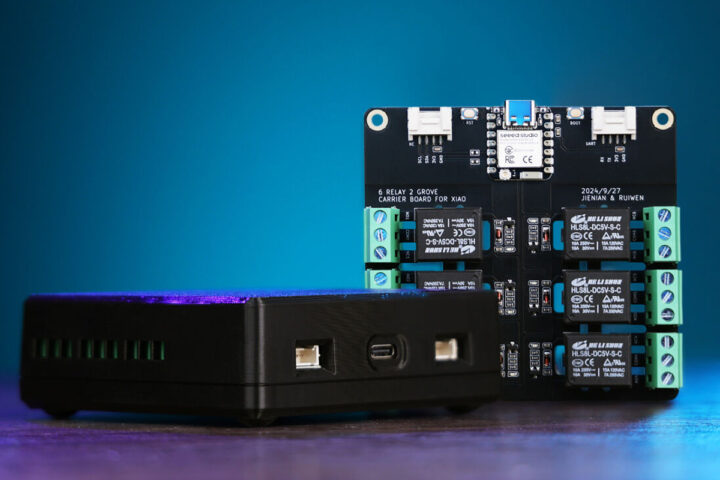

La carte de relais Wi-Fi basée sur ESP32-C6 comprend six relais 10A, prend en charge l’assistant à domicile, enceinte imprimée en 3D

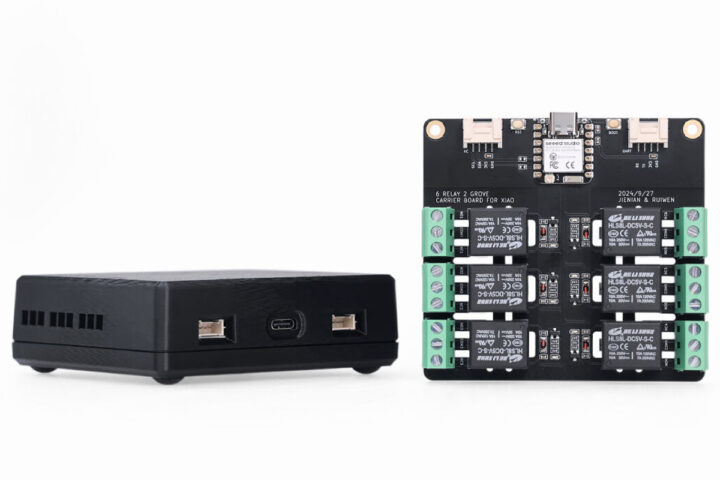

Le relais Wi-Fi 5V DC DC DC de Studio de Studio est une carte de relais Wi-Fi compacte ESP32-C6 construite autour du module Xiao ESP32C6 qui prend en charge Wi-Fi 6, BLE 5.0, Zigbee et Connectivité du thread.

Conçu pour la télécommande et l’automatisation, l’appareil est livré avec un firmware d’esphome préinstallé et dispose de six canaux de relais indépendants, chacun prenant en charge 10A à 30 V CC ou 250V AC, ce qui le rend idéal pour contrôler simultanément plusieurs appareils CC ou AC. Le conseil d’administration dispose également de deux ports Grove pour des capteurs et des actionneurs, ce qui le rend adapté à la domotique, au contrôle industriel, à la gestion de l’énergie, à l’agriculture intelligente et à d’autres applications.

Spécifications de la carte de relais DC Wi-Fi 5V à 6 canaux Xiao Spécifications

• Module principal – xiao esp32c6
  • SOC – ESP32-C6
    • • Processeur
      • RISC-V monocore 32 bits a chronométré jusqu’à 160 MHz
      • RISC-V Core à basse puissance jusqu’à 20 MHz
    • Mémoire – 512KB SRAM, 16KB SRAM à faible puissance
    • Stockage – ROM de 320 Ko et Flash 4 Mo
    • Sans fil – 2,4 GHz WiFi 6, Bluetooth 5.0 LE / Mesh, 802.15.4 Radio pour Zigbee 3.0 et Thread. Matière compatible.
  • Antenne – Antenne U.FL externe ou antenne en céramique; sélectionnable par logiciel (GPIO 14)
  • Port USB – USB Type-C pour l’alimentation et la programmation
• Relais
  • Nombre de relais – 6x canaux indépendants
  • Notes de relais
    • Charge DC – 10A @ 30V DC (recommandé)
    • Charge AC – 10A @ 250V AC
  • Terminaux de relais – com, non, NC pour chaque canal
• E / OS d’extension
  • 1x i²c (Grove) pour les capteurs / expansion
  • 1x uart (Grove) pour la communication en série

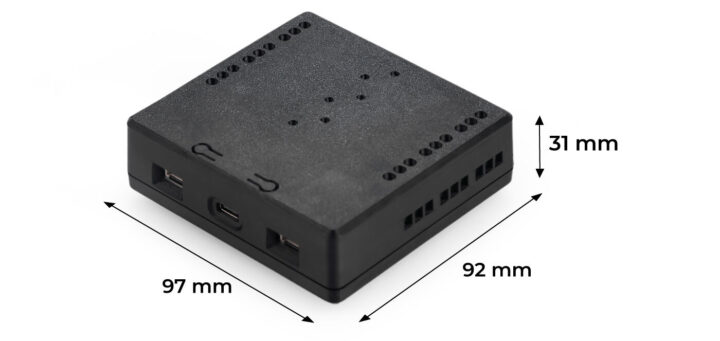

• Dimensions – 97 × 92 × 31 mm (enceinte imprimée en 3D)

Le tableau de relais Wi-Fi ESP32-C6 est livré avec un firmware d’esphome préinstallé pour l’intégration directe avec l’assistant à domicile. De plus, il prend en charge la télécommande et l’automatisation basées sur le Wi-Fi sans configuration supplémentaire. En plus de cela, vous avez la possibilité d’utiliser Arduino IDE, ESP-IDF ou Micropython pour les applications personnalisées. Seed Studio fournira généralement de la documentation via un wiki, mais il n’y a rien encore pour ce produit.

Le module Studio Xiao ESP32-C6 Seed prend en charge une antenne externe, mais l’enceinte ne lui fournit pas d’ouverture. Ce n’est pas un gros problème, car vous pouvez toujours percer un petit trou dans l’enceinte pour fixer une antenne externe si nécessaire, permettant une amélioration des performances sans fil sans modifier les circuits internes. La société a également partagé la conception de cas sur Thingiverse, vous pouvez donc toujours la modifier et l’imprimer avec un trou d’antenne si nécessaire.

Il y a déjà beaucoup de relais ESP32. Nous avons déjà écrit sur la carte de relais IoT ESP32, une carte quadrillante de la taille d’une carte de crédit exécutant le micrologiciel Tasmota. Nous avons également couvert la carte quadri-relay Olimex / ESP32-C6-EVB qui prend en charge Wi-Fi 6, BLE 5 et Zigbee. Une autre option avec RS485 Control RTC, CAN BUS, RS232, LORA et DIN Rail Mount, est le module Waveshare ESP32-S3-Relay-6CH qui est également proposé dans une enceinte comme la carte de relais Studio Seed dans cet article.

Le «relais DC Wi-Fi 5V DC Xiao 6-canal» est au prix de 19,90 $ sur Seed Studio.
