ESC3B04 : carte de relais industrielle ESP32-C3 avec 4 sorties 10A et interface RS-485

L’automatisation industrielle accessible s’enrichit d’une solution particulièrement compacte pour les applications de contrôle distribué. Comme le rapporte cnx-software, l’ESC3B04 exploite le module ESP32-C3 Super Mini pour proposer une carte de relais montable sur rail DIN intégrant 4 sorties de relais 10A, 4 entrées analogiques configurable et interface RS-485. Cette plateforme de 77 × 72 × 19 mm cible les commutateurs distants WiFi, systèmes de surveillance de tension, contrôle moteur, automatisation temporisée et configurations Modbus, fonctionnant sur alimentation 7-25V DC pour intégration directe dans panneaux de contrôle industriels.

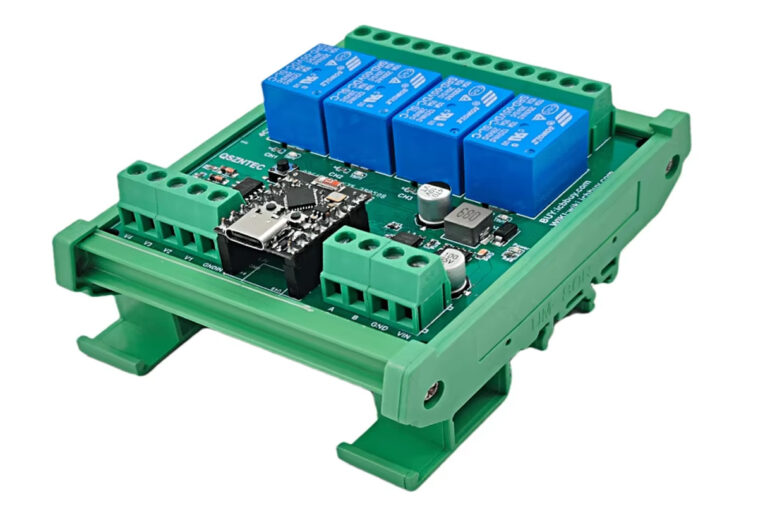

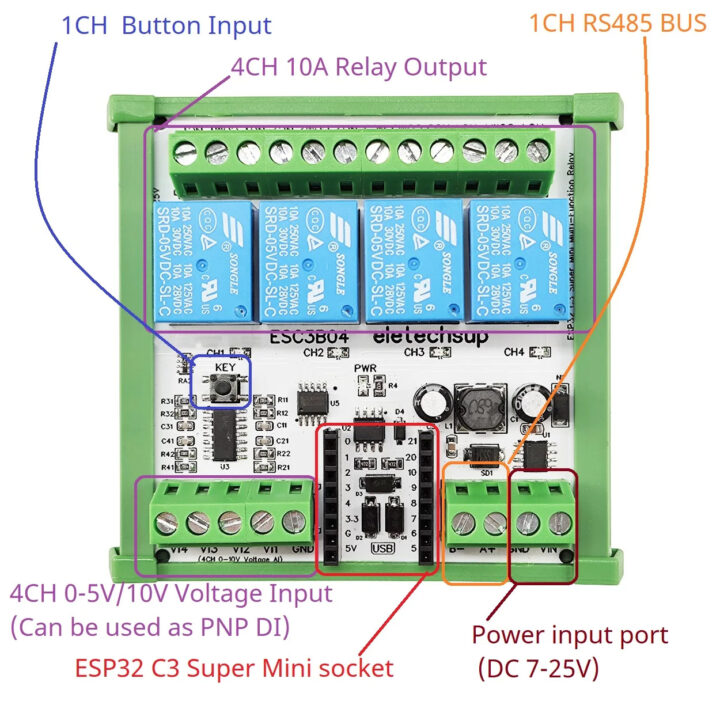

ESP32-C3FH4 RISC-V et 4 relais 10A/240VAC : architecture WiFi pour automation industrielle

Le cœur de l’ESC3B04 repose sur le module ESP32-C3 Super Mini 16 broches intégrant le microcontrôleur Espressif ESP32-C3FH4. Cette puce RISC-V 32 bits monocore cadencée jusqu’à 160 MHz embarque 400 Ko de SRAM et 4 Mo de Flash, configuration optimisée pour applications de contrôle temps réel avec connectivité WiFi intégrée.

L’interface de sortie exploite quatre relais électromécaniques supportant chacun 10A sous 240VAC, spécification adaptée au pilotage direct d’équipements industriels standards. Cette capacité de commutation permet contrôle de moteurs, éclairages, systèmes de chauffage et autres charges résistives sans étage d’amplification externe.

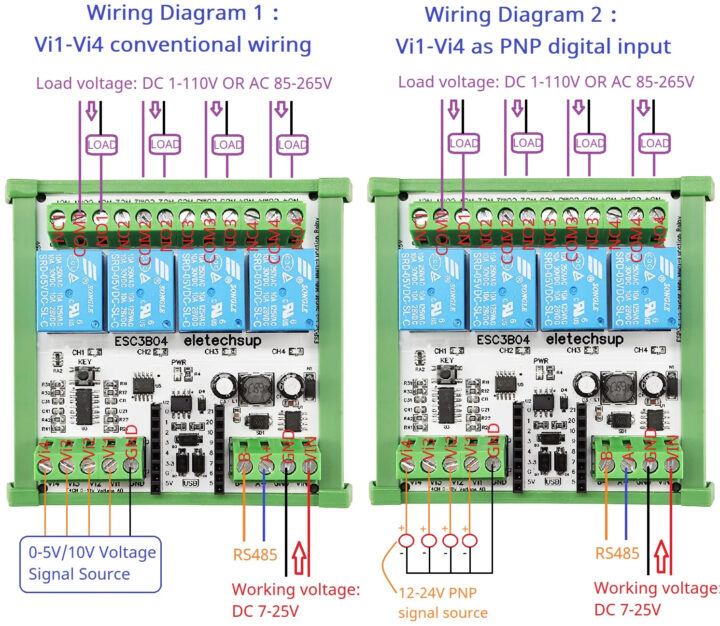

Les entrées analogiques polyvalentes acceptent signaux 0-5V ou 0-10V selon configuration, standards répandus en instrumentation industrielle. Ces mêmes entrées se reconfigurent en entrées numériques PNP 12-24V pour interfaçage avec capteurs et automates existants. Cette dualité fonctionnelle maximise la flexibilité d’intégration sans multiplication des interfaces.

L’interface RS-485 facilite communication Modbus RTU ou protocoles propriétaires dans réseaux industriels étendus. Cette connectivité filaire robuste complète le WiFi pour applications nécessitant déterminisme temporel ou fonctionnement dans environnements électromagnétiquement perturbés.

Consommation 15-164 mA et montage rail DIN : efficacité énergétique 144g avec boîtier

L’efficacité énergétique de l’ESC3B04 s’échelonne selon l’activation des relais : 15 mA en veille, 74 mA avec un relais activé, progressant jusqu’à 164 mA avec les quatre relais simultanément activés. Cette consommation maîtrisée facilite l’intégration dans systèmes alimentés par batteries ou sources d’énergie limitées.

L’alimentation 7-25V DC à large plage s’adapte aux standards industriels variés sans régulateur externe dédié. Cette flexibilité énergétique simplifie l’intégration dans installations existantes alimentées en 12V, 24V ou tensions intermédiaires selon les équipements présents.

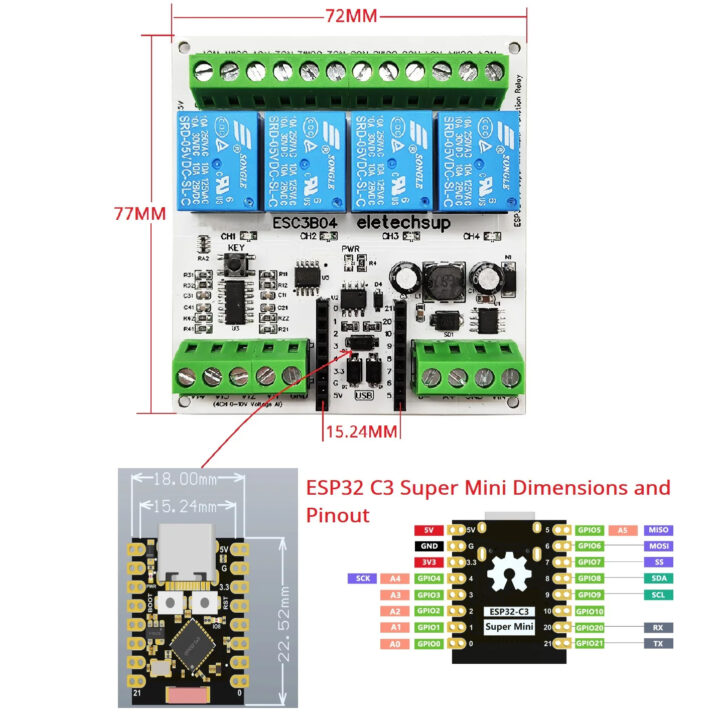

Le facteur de forme compact mesure 77 × 72 × 19 mm pour 80 grammes carte seule, atteignant 144 grammes avec boîtier rail DIN inclus. Cette conception privilégie densité d’intégration pour applications spatiales contraintes typiques des armoires électriques industrielles.

Le support rail DIN standard facilite installation et maintenance dans configurations électriques professionnelles. L’approche modulaire permet multiplication des unités selon besoins applicatifs sans modifications infrastructures existantes.

Programmation Arduino IDE et protocole Modbus : 12,27 $ face alternatives Olimex ESP32-C6

L’écosystème logiciel de l’ESC3B04 supporte Arduino IDE, ESP-IDF Framework et PlatformIO pour développement personnalisé. L’absence de code fourni nécessite programmation complète des fonctions RS-485, contrôle WiFi et logique d’automatisation, approche ciblant développeurs expérimentés.

Cette flexibilité logicielle contraste avec les solutions préconfigurées mais permet adaptation précise aux besoins applicatifs spécifiques. Les protocoles Modbus RTU et communications personnalisées s’implémentent selon architectures système existantes.

Le positionnement tarifaire propose 12,27 $ sur AliExpress ou 12,84 $ avec support rail DIN, accessibilité remarquable face aux alternatives comme l’Olimex ESP32-C6-EVB intégrant WiFi 6, BLE 5.0 et Zigbee/Thread via ESP32-C6 plus avancé. Cette dernière offre 4 entrées opto-isolées et fonctionnalités étendues mais à coût supérieur.

Les alternatives précédemment couvertes incluent la carte relais Xiao 6 canaux 5V DC, la carte quad-relais format carte de crédit compatible Tasmota, positionnant l’ESC3B04 sur le segment rail DIN industriel spécifiquement.

L’approche ESC3B04 privilégie simplicité, robustesse et conformité industrielle sur fonctionnalités avancées, ciblant intégrateurs nécessitant solution éprouvée pour automatisation distribuée sans complexité excessive. La compatibilité rail DIN et interfaces standards facilitent adoption dans environnements industriels conservateurs privilégiant fiabilité sur innovation technologique.
