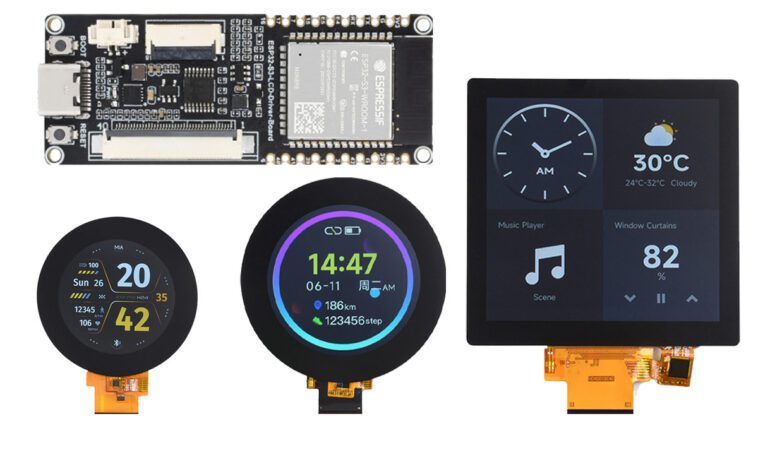

La carte de pilote LCD Waveshare ESP32-S3 est une carte de développement compacte conçue pour simplifier le processus de développement de l’interface utilisateur graphique. La société mentionne que la carte prend en charge les écrans de 2,1 pouces, 2,8 pouces et 4 pouces et qu’avec un en-tête SPI et I2C supplémentaire, elle peut prendre en charge une large gamme de panneaux LCD. De plus, la carte dispose d’un chargeur de batterie au lithium intégré et de 15 broches GPIO utilisables pour une flexibilité accrue. Ces caractéristiques rendent cet appareil adapté aux applications telles que les appareils domestiques intelligents, les panneaux de contrôle industriels et les bornes interactives.
Il semble que la carte prenne en charge l’écran tactile carré LF40 de 4 pouces dont nous avons parlé hier. En dehors de cela, elle prend également en charge les écrans circulaires de 2,1 et 2,8 pouces. En ce qui concerne les écrans circulaires, nous avons déjà écrit sur certaines cartes de développement alimentées par ESP32 avec des écrans circulaires comme l’écran LCD tactile IPS Waveshare de 1,69 pouce, le Waveshare RP2040-LCD-0,99-B, le Waveshare ESP32-S3-LCD-1,28 et de nombreux autres types d’écrans. N’hésitez pas à les consulter si vous recherchez des produits d’affichage uniques.

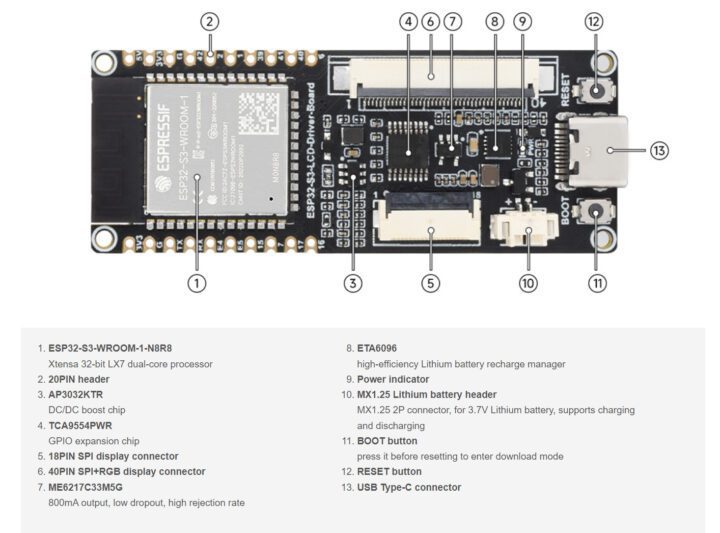

Spécifications de la carte pilote LCD Waveshare ESP32-S3
- Module sans fil – ESP32-S3-WROOM-1-N8R8
- Espressif Systems ESP32-S3R8 – Tensilica LX7 double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA, 512 Ko de SRAM, 384 Ko de ROM, 8 Mo de PSRAM
- Stockage – 8 Mo de mémoire flash
- Sans fil – WiFi 4 2,4 GHz et Bluetooth LE double mode
- Antenne PCB
- USB – 1x USB Type-C pour l’alimentation, le chargement et la programmation
- Connectivité d’affichage
- Connecteur SPI+RGB 40 broches
- Connecteur LCD SPI 18 broches
- Option d’affichage
- Écran tactile rond de 2,1 pouces, 480 × 480 pixels, tactile capacitif à point unique
- Écran tactile rond de 2,8 pouces, 480 × 480 pixels, tactile capacitif à 5 points
- Écran tactile 4 pouces, 480 × 480 pixels, tactile capacitif 5 points
- Compatibilité d’affichage – Prend en charge plusieurs écrans LCD RGB666/565
- Divers
- Boutons de réinitialisation et de démarrage
- Embase à 20 broches avec 15x GPIO
- Gestion de l’alimentation
- Gestionnaire de recharge de batterie au lithium haute efficacité embarqué ETA6096
- Connecteur de batterie au lithium MX1.25
- Prend en charge la charge et la décharge de la batterie au lithium 3,7 V
- Dimensions – 66,3 x 25,4 mm
La société fournit un schéma détaillé dans lequel vous obtenez des informations sur les connecteurs, les numéros de pièces des circuits intégrés et d’autres informations.

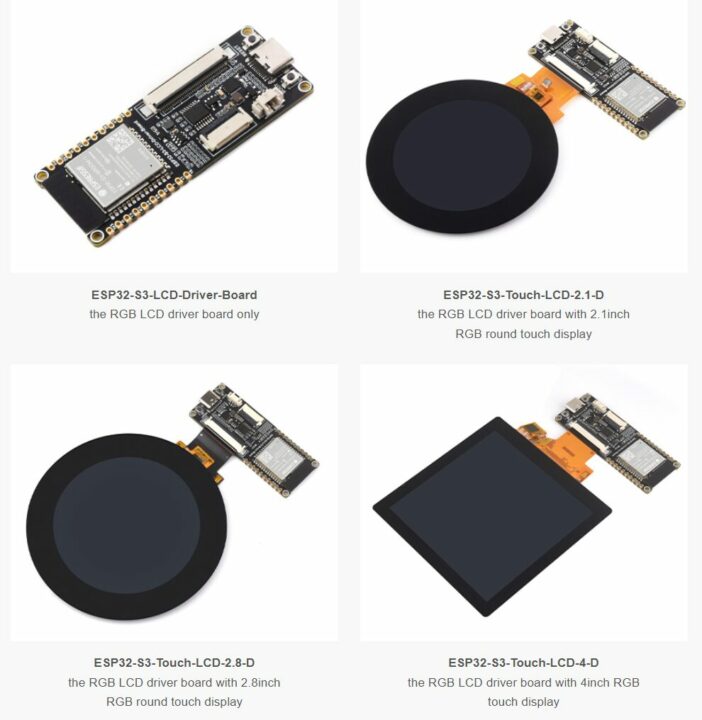

Comme mentionné précédemment, vous avez la possibilité de choisir parmi quatre configurations différentes, où vous pouvez acheter uniquement la carte pilote, un kit avec la carte pilote avec un écran tactile rond RVB de 2,1 pouces, un kit d’affichage rond RVB de 2,8 pouces ou un kit d’affichage tactile carré RVB de 4 pouces pour une flexibilité maximale.

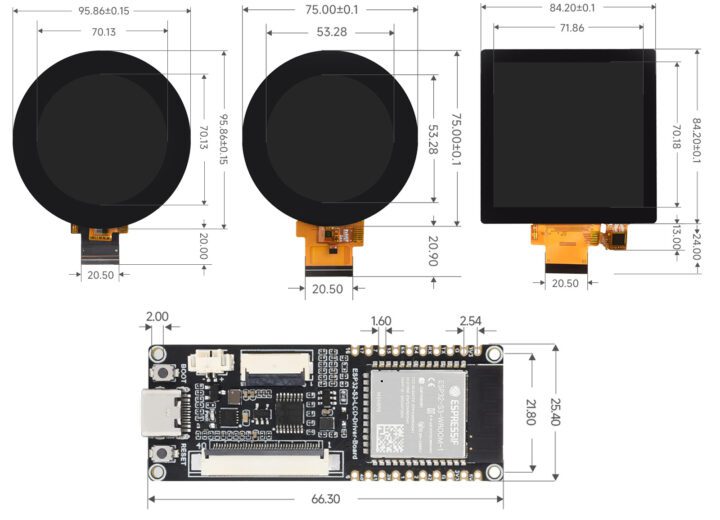

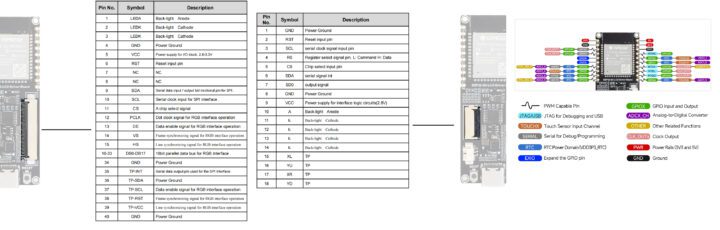

Waveshare fournit également des dimensions avec des fichiers 3D pour la carte de développement et l’écran afin de faciliter la conception de produits à l’aide d’un logiciel de CAO. La société fournit également un schéma et un schéma de brochage pour les connecteurs GPIO et LCD, qui peuvent être trouvés sur le Wiki avec d’autres documents.
En termes de logiciel, la société mentionne que la carte est compatible avec ESP-IDF et Arduino, et qu’elle prend également en charge la bibliothèque de développement d’interface graphique LVGL qui devrait faciliter le développement de logiciels.
La carte de commande LCD Waveshare ESP32-S3 et les kits peuvent être achetés sur Aliexpress pour 10,80 $ à 41,80 $ selon l’option sélectionnée. La carte est également disponible sur Amazon pour 16,99 $, et les kits avec les écrans ronds de 2,1 pouces et 2,8 pouces coûtent respectivement 39,99 $ et 45,11 $. Enfin, la carte et les kits peuvent également être achetés sur la boutique en ligne de la société.
