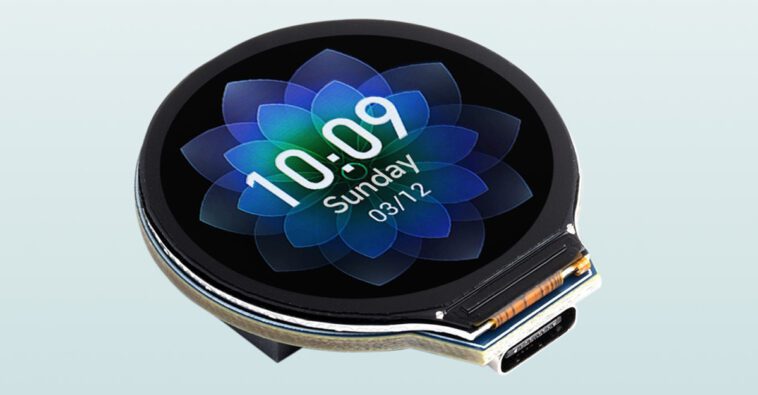

La carte de développement Waveshare ESP32-S3-LCD-1.28 avec écran LCD rond IPS de 1,28 pouces est disponible pour 15 $

Le Waveshare « ESP32-S3-LCD-1.28 » est une carte d’affichage basée sur ESP32-S3 dotée d’un écran LCD rond de 1,28 pouces avec une résolution de 240 × 240, piloté par la puce de pilote d’affichage GC9A01. Il comprend également un chargeur de batterie Li-ion, une IMU 6 axes QMI8658 (pour le suivi de mouvement), un connecteur USB Type-C et des fonctionnalités sans fil.

Cette carte est assez similaire à d’autres comme les cartes Lilygo T-RGB, Round Display pour XIAO, ESP32-S3 Round SPI. Cependant, il est plus fin et plus abordable.

Spécifications de la carte de développement Waveshare ESP32-S3-LCD-1.28 :

• MCU sans fil – ESP32-S3 Xtensa 32 bits LX7 dual-core, fréquence jusqu’à 240 MHz.
• Afficher:
  • Écran LCD IPS rond de 1,28 pouces.
  • Résolution – 240×240 pixels.
  • Couleur 65K.
  • Puce d’affichage – GC9A01A.
• Paramètres IMU :
  • Capteur – QMI8658
  • Résolution de l’accéléromètre – 16 bits ; Plage (facultatif) : ±2, ±4, ±8, ±16g.
  • Résolution du gyroscope – 16 bits ; Plage (facultatif) – ±16, ±32, ±64, ±128, ±256, ±512, ±1024, ±2048°/sec.
• Mémoire:
  • SRAM intégrée de 512 Ko.
  • ROM de 384 Ko.
  • PSRAM de 2 Mo intégrée.
  • Mémoire Flash externe de 16 Mo (W25Q128JVSIQ).
• Connectivité sans fil:
  • Wi-Fi : 2,4 GHz (802.11 b/g/n)
  • Bluetooth 5 (BLE), avec une antenne céramique intégrée de 2,4 GHz.
• GPIO – 30x broches GPIO multifonctions avec fonctions configurables.
• Pouvoir:
  • Gestion intégrée de la recharge/décharge de la batterie au lithium 3,7 V (ETA6096).
  • Connecteur USB Type-C pour le chargement et les données.
• Autres caractéristiques:
  • Interface USB Type-C avec puce CH343P pour USB vers UART.
  • Embases au pas de 1,27 mm pour les connexions GPIO.
  • Interface I2C utilisant GPIO6 (SDA) et GPIO7 (SCL).
  • Prend en charge les modes de faible consommation d’énergie.
  • Boutons BOOT et RESET.
  • Connecteur MX1.25 pour mesure de tension de batterie.

La carte de développement Waveshare ESP32-S3-LCD-1.28 est compatible avec CircuitPython et MicroPython, ainsi qu’avec la programmation C/C++ utilisant Arduino et ESP-IDF. Les utilisateurs peuvent facilement télécharger le micrologiciel MicroPython et trouver de l’aide sur la page Waveshare Wiki pour commencer.

La société fournit également des marquages ​​de pièces intégrés, permettant aux utilisateurs et aux développeurs d’identifier plus facilement les composants, ce qui améliore la facilité de développement et de dépannage.

La carte de développement Waveshare ESP32-S3-LCD-1.28 coûte 15,99 $ sans frais de port et est également disponible sur AliExpress pour 22,99 $ avec frais de port.
