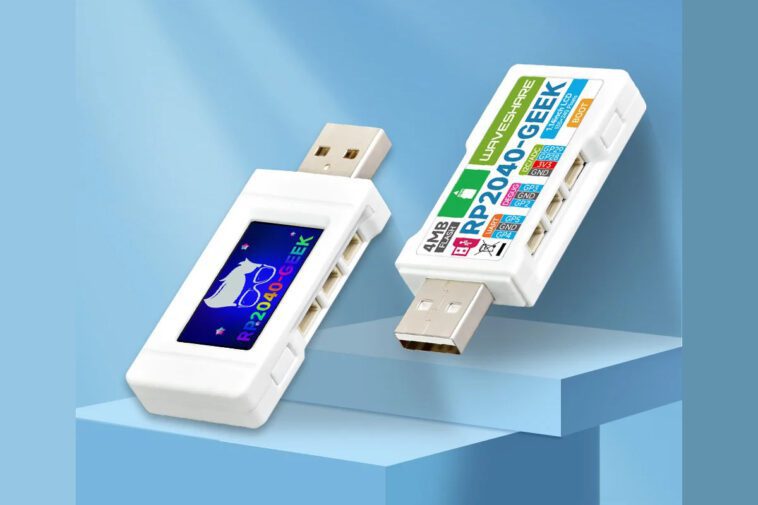

Waveshare RP2040-GEEK est une carte de développement qui ressemble à une clé USB mais est basée sur un microcontrôleur Raspberry Pi RP2040 avec un écran LCD couleur 65K de 1,14 pouces et quelques ports d’extension, tous logés dans un boîtier en plastique blanc.

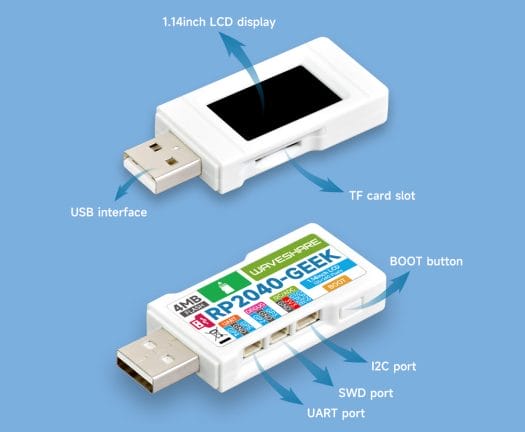

L’appareil est livré avec un flash de 4 Mo pour stocker le micrologiciel, un emplacement pour carte microSD pour le stockage des données, un bouton BOOT pour passer en mode chargeur de démarrage, deux connecteurs à 3 broches pour le débogage UART et SWD et un port I2C à 4 broches.
Spécifications du Waveshare RP2040-GEEK :
- MCU – Microcontrôleur Arm Cortex-M0+ double cœur Raspberry Pi RP2040 cadencé jusqu’à 133 MHz avec 264 Ko de SRAM
- Stockage – Flash 4 Mo (W25Q32JVSSIQ) et emplacement pour carte microSD
- Écran – Écran LCD IPS couleur 1,14 pouces 240 × 135 pixels 65K
- USB – 1x port femelle USB Type-A pour l’alimentation et la programmation
- Débogage – port SWD à 3 broches pour connecter une carte cible ; l’interface standard CMSIS-DAP peut être utilisée pour déboguer la plupart des microcontrôleurs basés sur Arm ; Fonctionne avec OpenOCD et d’autres outils prenant en charge CMSIS-DAP.
- Extension – port I2C/ADC 4 broches, port UART 3 broches
- Divers – Bouton BOOT
- Alimentation – 5 V via le port USB-A
- Dimensions – Environ 61 x 25 x 9 mm (boîtier en plastique)
- Poids – Environ 15 grammes

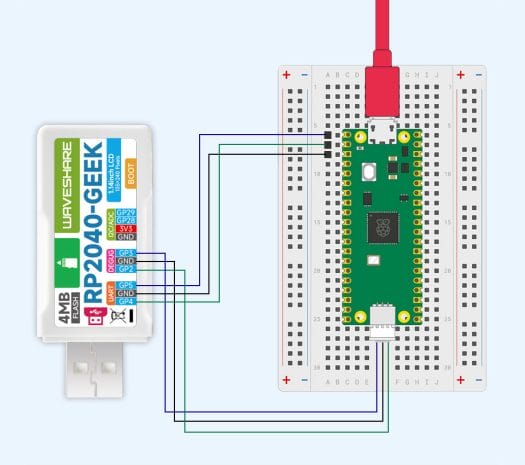

Comme le Raspberry Pi Pico, la carte de développement USB RP2040-GEEK prend en charge les SDK officiels MicroPython et C, ainsi que la programmation Arduino avec une documentation disponible sur Waveshare Wiki. Des exemples de programmes incluent l’affichage d’une image sur l’écran LCD, l’exécution du micrologiciel PicoProbe comme dans la sonde de débogage officielle Raspberry Pi, le montage d’une carte microSD formatée avec FAT et la lecture de son contenu via le no-OS-FatFS-SD-SDIO-SPI-RPi. -Projet Pico.
Waveshare vend la carte de développement USB RP2040-GEEK pour 16,19 $, frais de port compris sur Aliexpress, 15,99 $ sur Amazon ou 9,99 $ plus frais de port sur son propre site Web. Il doit être livré avec quatre câbles comme indiqué ci-dessous, vous n’avez donc pas besoin de vous procurer ou de fabriquer le vôtre.
Grâce à ReNa pour le pourboire.
