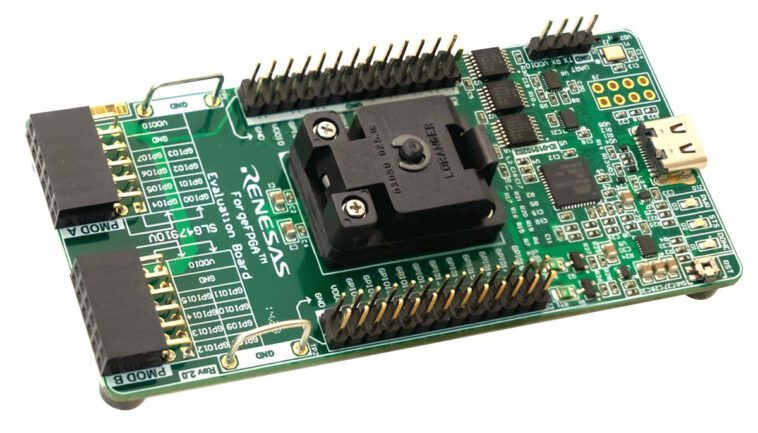

La carte de développement FPGA Renesas SLG7EVBFORGE est construite autour du FPGA basse densité ForgeFPGA SLG47910V

Renesas SLG7EVBFORGE 1K LUT ForgeFPGA Evaluation Board

La carte de développement FPGA Renesas SLG7EVBFORGE, construite autour du SLG47910V, est le premier FPGA basse densité de Renesas dans la famille ForgeFPGA. Le FPGA comprend 1120 LUT, 1120 bascules, 5 Ko de mémoire distribuée, 32 Ko de RAM en bloc et un oscillateur sur puce de 50 MHz avec une boucle à verrouillage de phase (PLL). Avec des fonctionnalités robustes, une faible consommation d’énergie et un prix abordable, ce FPGA peut être utilisé dans des applications d’agrégation de données de capteurs, d’électronique grand public et d’appareils informatiques portables.

Le FPGA SLG47910V est connecté à un socket ZIF sur la carte de développement. Ce choix de conception indique clairement que les futurs FPGA de la famille Forge prendront en charge cette carte de développement. De plus, il est doté de connecteurs Pmod et de sources d’alimentation configurables. La carte de développement peut être programmée via la mémoire non volatile OTP ou l’interface SPI et des fonctionnalités supplémentaires sont gérées via le hub logiciel Go Configure de Renesas.

Nous avons déjà écrit sur des cartes FPGA à faible consommation et à faible coût similaires, telles que la Sipeed Tang Mega 138K, l’Avnet ZUBoard 1CG et l’Avnet ZUBoard 1CG. N’hésitez pas à les consulter si vous recherchez des FPGA à faible consommation.

Carte d'évaluation ForgeFPGA Renesas SLG7EVBFORGE 1K LUT

Spécifications de la carte de développement FPGA Renesas SLG7EVBFORGE

  • ForgeFPGA SLG47910
    • 1120 LUT 5 bits
    • 1120 DFF
    • 5 Ko de mémoire distribuée
    • 32 Ko de BRAM
    • Configurable via l’interface NVM et/ou SPI
  • Horloge – Oscillateur sur puce de 50 MHz avec PLL pouvant générer jusqu’à 2000 MHz
  • Boucle à verrouillage de phase (PLL) – Entrée provenant d’une source externe ou d’oscillateurs internes ;
  • Caractéristiques supplémentaires
    • 19 broches GPIO
    • Sources d’alimentation VDD et VDDIO configurables
    • Prise 24 broches Zero-Force
    • Options d’émulation et de programmation
    • Deux connecteurs PMOD pour les connexions externes
    • Trois LED intégrées pour l’alimentation, l’état et la configuration
    • Réinitialisation matérielle et séquence de démarrage via le bouton de réinitialisation
  • Sécurité – Fonctionnalités de sécurité Bitstream avec configuration OTP uniquement
  • Source de courant
    • VDDIO : 1,71 V à 3,6 V ;
    • VDDCore : 1,1 V ± 10 % ;
    • Réinitialisation à la mise sous tension (POR)
  • Plage de température de fonctionnement : -40 °C à +85 °C

La carte est alimentée et programmée via USB et peut également effectuer une émulation de conception et des tests en temps réel via un USB-C. La carte dispose également de sources d’alimentation VDD et VDDIO configurables, ce qui signifie que vous pouvez ajouter tous les périphériques dont vous avez besoin et configurer l’alimentation en conséquence.

Présentation de la carte de développement FPGA Renesas SLG7EVBFORGE

En parlant de périphériques, la carte ne dispose pas d’un mais de deux connecteurs Pmod sur lesquels des périphériques supplémentaires peuvent être connectés. De plus, la carte de développement dispose d’un socket Zero Insertion Force, ce qui signifie que vous pouvez échanger la puce très facilement si elle est endommagée pendant le développement. De plus, ce choix de conception simplifie l’utilisation de futures puces FPGA avec cette carte.

Cette carte de développement fonctionne avec le logiciel Go Configure Hub de Renesas, permettant l’émulation, la programmation de circuits intégrés et l’utilisation de terminaux UART. Elle peut être programmée via la mémoire OTP ou l’interface SPI pour une configuration FPGA sécurisée et adaptable.

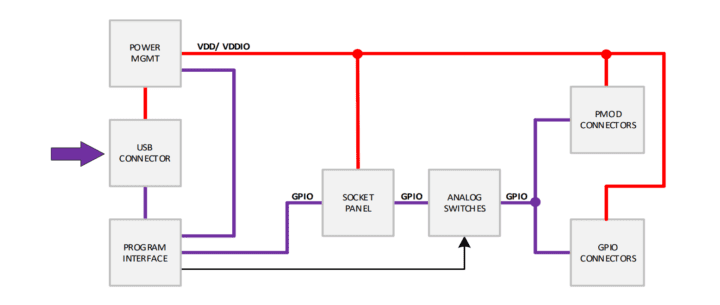

Diagramme fonctionnel de la carte de développement FPGA Renesas SLG7EVBFORGE
Diagramme fonctionnel de la carte de développement FPGA Renesas SLG7EVBFORGE

En termes de documentation, la société fournit un manuel d’utilisation, un guide de configuration, un guide de simulation logicielle et un guide de démarrage rapide, tous disponibles sur la page produit, où vous trouverez le Go Configure Software Hub pour accéder aux outils de développement, dont certains s’appuient sur la suite de synthèse ouverte Yosys.

La carte de développement FPGA Renesas SLG7EVBFORGE coûte environ 177,18 $ et peut être achetée auprès de Mouser et DigiKey. Le prix des cartes basées sur ForgeFPGA pourrait éventuellement baisser, car on nous a dit que « la famille ForgeFPGA de FPGA à faible coût et à faible consommation coûterait moins de 50 cents en (grands) volumes » lorsque la famille FPGA a été dévoilée en 2021.
