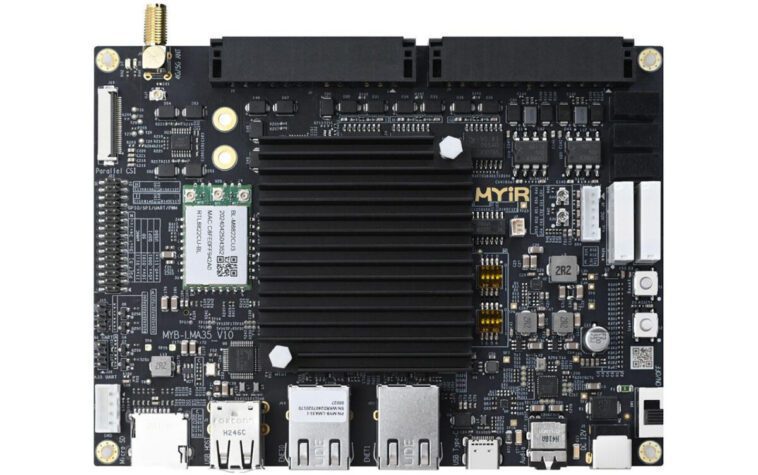

La carte de développement et SoM industrielle Nuvoton NuMicro MA35D1 est dotée de deux ports GbE, d’une connectivité cellulaire et bien plus encore

MYIR a récemment présenté le SoM industriel MYC-LMA35 et sa carte de développement associée, construits autour du microprocesseur Nuvoton NuMicro MA35D1 avec deux cœurs Arm Cortex-A35 et un cœur temps réel Arm Cortex-M4 pour le traitement. Le SoM est livré dans un boîtier BGA avec des options de connectivité telles que le double Gigabit Ethernet, la connectivité cellulaire, le Wi-Fi/Bluetooth et diverses autres interfaces comme RS232, RS485, USB, CAN, ADC, GPIO, etc. Toutes ces fonctionnalités rendent ce SoM et sa carte de développement associée utiles pour les applications IIoT de pointe exigeantes telles que l’automatisation industrielle, les systèmes de gestion de l’énergie, l’infrastructure des villes intelligentes et les solutions de surveillance à distance.

Nous avons déjà vu MYIR présenter divers SoM et cartes de développement comme le MYC-LR3568 Edge AI SoM et le MYC-YF13X SoM et nous avons également écrit sur des cartes de développement industrielles similaires telles que le Firefly ROC-RK3576-PC, la carte de développement Nuvoton NuMicro M2L31 et bien d’autres. N’hésitez pas à les consulter si le sujet vous intéresse.

Spécifications du SoM industriel MYC-LMA35 et de la carte de développement MYD-LMA35

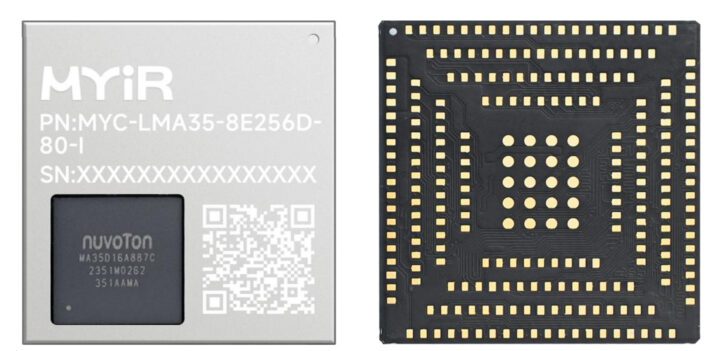

• Spécifications du SoM MYC-LMA35
  • SoC – Microprocesseur Nuvoton NuMicro MA35D16A887C
    • 2 cœurs Arm Cortex-A35 fonctionnant jusqu’à 800 MHz
    • 1x cœur de processeur Arm Cortex-M4 fonctionnant jusqu’à 180 MHz
    • Moteur graphique 2D (GFX), contrôleur LCD avec une résolution jusqu’à 1080p
    • Décodeur vidéo H.264 et décodeur d’image JPEG
  • Mémoire:
    • SRAM sur puce 384 Ko (Cortex-A35 256 Ko + Cortex-M4 128 Ko)
    • 256 Mo de mémoire DDR3L (MCP DDR)
  • Stockage
    • Mémoire flash NAND de 256 Mo
    • Mémoire flash eMMC de 8 Go
    • EEPROM de 32 Ko
  • USB – Hôte et périphérique USB 2.0 à haut débit
  • Mise en réseau – 2x Gigabit Ethernet MAC (GMAC)
  • Autres périphériques
    • DMA périphérique (PDMA)
    • I2C
    • SDIO3.0
    • JTAG
    • Jusqu’à 190x GPIO
    • Série – CAN FD, UART basse consommation, RS485
    • Audio – I2S
    • PWM amélioré (EPWM), PWM temporisé 32 bits
    • Interface d’encodeur en quadrature (QEI)
    • Capture améliorée (ECAP)
    • IHM – Interface clavier (KPI), tactile 4/5 fils
    • Convertisseur analogique-numérique amélioré (EADC), convertisseur analogique-numérique (ADC)
  • Sécurité
    • Zone de confiance
    • Démarrage sécurisé
    • Trusted Secure Island (TSI) – Vérificateur d’intégrité à l’exécution (RTIC)
    • Cryptographie – AES, SHA, ECC, RSA, SM 2/3/4 TRNG
    • Magasin de clés
    • Mémoire à usage unique (OTP)
    • Broches de détection d’effraction
    • Interface de capteur CMOS
  • Divers – Horloge en temps réel (RTC)
  • Paquet – Interface d’extension LGA 252 broches
  • Dimensions SoM – 37 x 39 mm

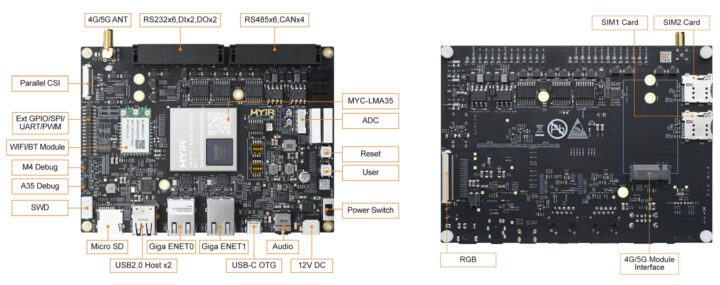

• Spécifications de la carte de développement MYD-LMA35
  • Stockage – Emplacement pour carte MicroSD
  • Affichage – Interface d’affichage RVB (prend en charge le module LCD MY-LCD70TP-C de MYIR avec écran tactile capacitif)
  • Caméra – Interface CSI parallèle
  • Mise en réseau
    • 2 ports Gigabit Ethernet RJ45
    • Module Wi-Fi/Bluetooth
    • Prise M.2 et 2 emplacements pour carte SIM pour module LTE 4G/5G (basé sur USB)
  • USB
    • 2 ports hôtes USB 2.0
    • 1 port USB 2.0 OTG
  • Interface série
    • 6x RS232 (isolé)
    • 6x RS485 (isolé)
    • 4x interfaces CAN (avec isolation)
  • Expansion
    • Connecteur d’extension GPIO 30 broches
    • 2 ports d’entrée numériques, 2 ports de sortie numériques
    • 1x interface ADC
  • Débogage – 3 interfaces de débogage (une pour le cœur Cortex-A35, une pour le cœur Cortex-M4, une pour SWD)
  • Divers – Boutons de réinitialisation, d’utilisateur et d’alimentation
  • Dimensions – 150 x 110 mm
• Pouvoir
  • 12V/2A DC (plinthe)
  • 5 V/1 A CC (sur batterie)
• Plage de température – -40°C à 85°C

En termes de logiciel, la société fournit un SDK avec Linux 5.10, qui comprend u-boot, le noyau et les pilotes au format de code source, ce qui facilite le développement d’applications pour la carte de développement. De plus, la société mentionne également qu’il y aura un support pour Debian et OpenWrt à l’avenir. La documentation comprend également des descriptions de brochage, des certifications et des fichiers STEP 3D du SoM industriel MYC-LMA35.

Le SoM industriel Nuvoton NuMicro MA35D1 est disponible avec 256 Mo de mémoire flash NAND pour 39,80 $ ou 8 Go de mémoire eMMC pour 45,80 $. La carte de développement MYD-LMA35 coûte 99,00 $ avec 256 Mo de mémoire flash NAND et 105 $ avec 8 Go de mémoire flash eMMC. Vous trouverez plus de détails et d’informations d’achat sur la page produit.
