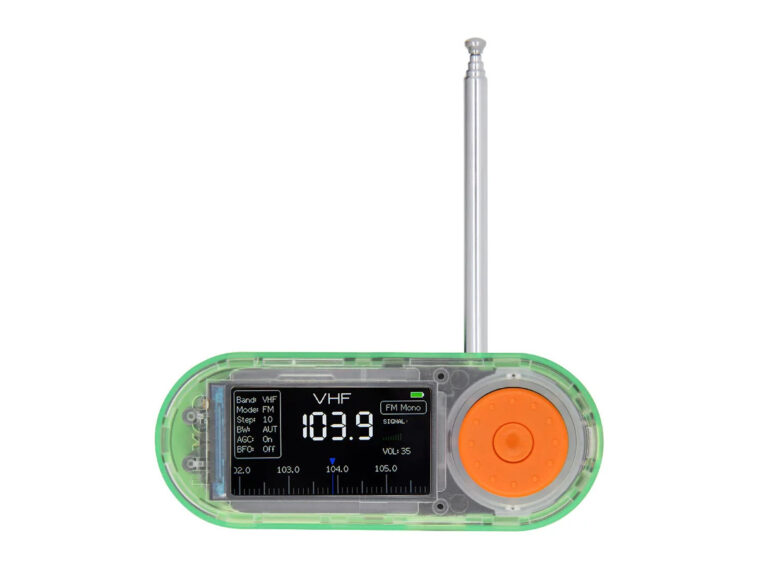

Lilygo T-Embed SI4732 est une carte de développement ESP32-S3 avec une radio AM / FM, un écran TFT, un encodeur rotatif, un microphone intégré et un emplacement de carte microSD alimenté par un port USB-C ou une batterie Lipo.
Comme son nom l’indique, il est basé sur le WiFi et le contrôleur BLE alimenté par batterie en T Lilygo précédent avec un affichage et un encodeur rotatif, mais ajoute également un récepteur radio SKYWORKS SI4732 AM // FM / SW / LW au mélange.
Spécifications Lilygo T-Elbed SI4732:
- Module sans fil – Module ESP32-S3-WORMO
- SOC – ESP32-S3
- CPU – Processeur Dual-Core Xtensa LX7 @ 240 MHz avec extension vectorielle pour AI / ML
- Mémoire – 512 KB SRAM, 8 Mo PSRAM
- Stockage – Flash de 16 Mo
- Sans fil – 2,4 GHz WiFi 4 et Bluetooth 5.0 LE
- Antenne PCB
- SOC – ESP32-S3
- Stockage – Place de carte microSD
- Affichage – LCD TFT Color IPS de 1,9 pouce avec résolution 320 x 170 (pilote ST7789V SPI)
- Audio – 2x microphones, 8 ohm @ 1W haut-parleur
- Radio – Skyworth SI4732-A10 Chip de récepteur de radio numérique (I2C + Audio) avec support pour
- FM Band – 64 – 108 MHz (dans le monde)
- AM Band – 520 – 1710 kHz (dans le monde)
- SW Band – 2.3 – 26,1 MHz
- LW Band – 153 – 279 kHz

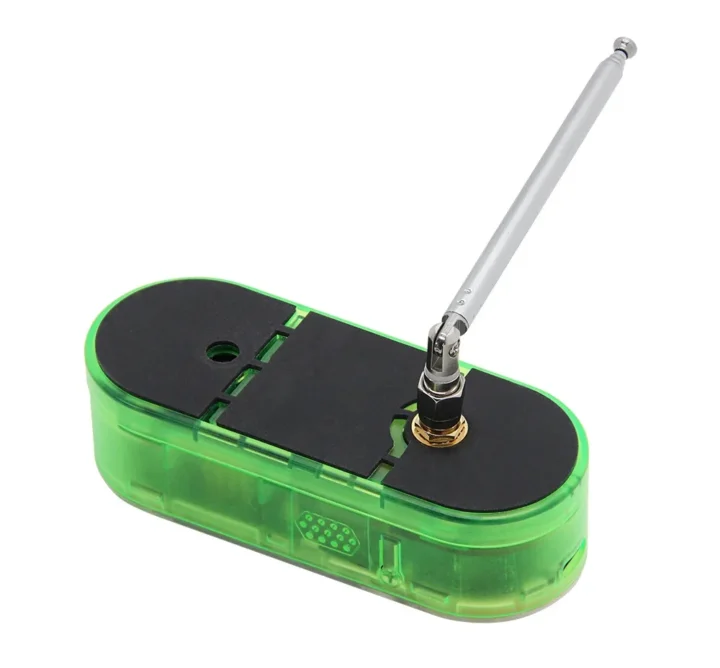

- Antenne – Antenne télescopique de 101 à 310 mm
- Encodeur rotatif avec clé
- 24 détenteurs
- 12 impulsions / 360 °
- Lumière RGB anneau (7x LED)
- Expansion – Connecteur Grove, en-tête GPIO à 8 broches (interne)
- Misc – Bouton de réinitialisation
- Alimentation électrique
- 5V via le port USB-C
- Connecteur à 2 broches pour la batterie Lipo; Charge de batterie et circuit de protection de la décharge
- Dimensions – 98 x 39 x 39 mm (enceinte)
La carte SI4732 à l’emballage en T partage le même référentiel GitHub que le T-Embed d’origine. La page principale ne mentionne rien sur le module SI4732, mais je peux voir un firmware SI4735_Shield_250308.Bin, et un croquis Arduino « SI4735_SHIELD » dans le répertoire « Exemples » basé sur la bibliothèque PU2CLR SI4735.
Lilygo vend le SI4732 en T sur AliExpress pour 49,98 $ avec la livraison gratuite, qui se compare à 34,98 $ pour le T-Embed d’origine. La nouvelle radio ESP32-S3 AM / FM est également vendue sur Amazon pour 45 $ plus les expéditions et les taxes.
