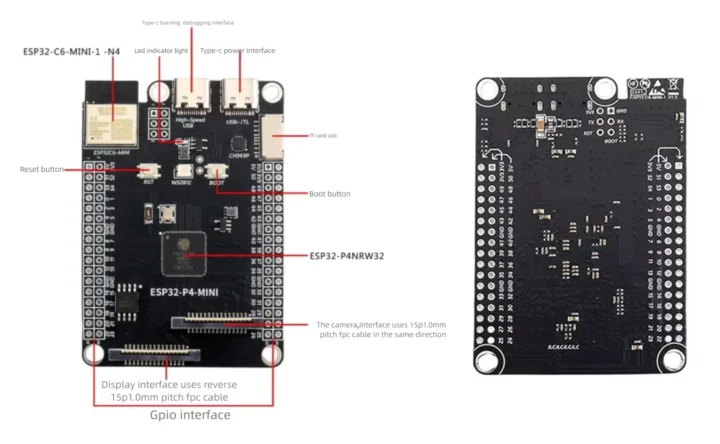

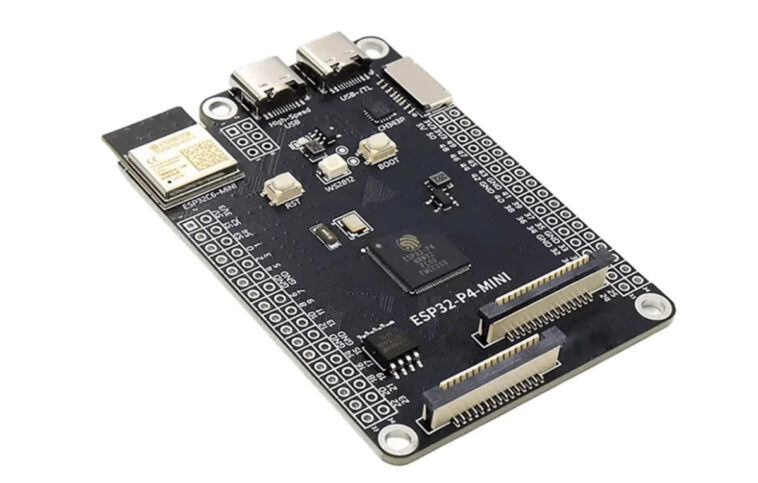

Un autre jour, une autre carte MCU RISC-V ESP32-P4 avec l’ESP32-P4-MINI équipé d’un module sans fil ESP32-C6 et exposant toutes les E / O par deux en-têtes GPIO à 34 broches.
La carte comprend également deux ports USB-C, un pour les données et un pour le débogage, les connecteurs MIPI DSI et MIPI CSI pour ajouter un affichage et un appareil photo, un emplacement pour carte microSD pour le stockage, et quelques boutons et LED. Il s’agit essentiellement d’une planche pour les ingénieurs qui souhaitent accéder à toutes les fonctionnalités de l’ESP32-P4 sans cloches et sifflets supplémentaires.
Spécifications du conseil d’administration ESP32-P4-MINI:
- Soc – Systèmes EspressIF ESP32-P4
- Processeur
- CPU RISC-V HP (haute performance) à 32 bits 32 bits.
- Single-Risc-V LP (faible puissance) MCU Core @ jusqu’à 40 MHz
- Mémoire
- 768 Ko HP L2Mem (pour CPU double cœur), 32 Ko LP SRAM, 8 Ko TCM (pour LP MCU Core)
- 32 Mo de psram
- Stockage – 128 kb HP ROM, 16 Ko LP ROM
- GPU – Accélérateur de traitement des pixels 2D (PPA)
- VPU – Prise en charge des codecs H.264 et JPEG
- Processeur
- Stockage
- 16 Mo ni flash
- Emplacement pour carte microSD
- Affichage I / F – connecteur MIPI DSI à 15 broches
- Caméra I / F – connecteur CSI MIPI à 15 broches
- Sans fil – ESP32-C6-MINI-1-N4 Module SDIO sans fil avec 2,4 GHz WiFi 6, Bluetooth 5.x LE et Radio 802.15.4 pour Zigbee, Thread et Matter
- USB
- Port à grande vitesse 1x USB 2.0 de type C
- Port USB USB USB USB pour le débogage
- Extension – en-têtes GPIO 2x 34 broches avec accès à toutes les E / OS du microcontrôleur ESP32-P4, plus 5 V, 3,3 V et GND Power Signals
- Débogage
- Port de débogage USB-C pour ESP32-P6
- En-tête à 6 broches non peuplé avec UART, démarrage et réinitialisation du module ESP32-C
- Sécurité – démarrage sécurisé, cryptage flash, accélérateur de chiffrement matériel, générateur de nombres aléatoires matériels, etc…
- Mission
- Boutons de réinitialisation et de démarrage
- Power LED
- WS2812 RVB LED
- Alimentation – 5V via le port USB-C
- Dimensions – TBD

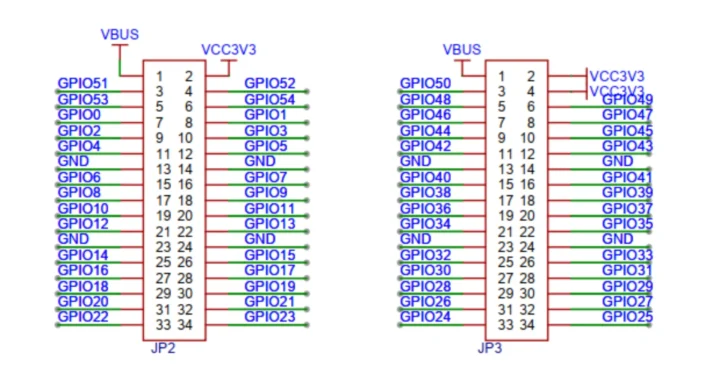

Il y a des informations limitées sur la prise en charge des logiciels, et les gens sont juste informés du framework ESP-IDF avec Visual Studio Code. Les schémas sont partagés sur la page AliExpress (voir ci-dessous), y compris le Pinout pour les en-têtes GPIO.
La carte ESP32-P4-MINI peut être achetée pour 20,80 $ plus les expéditions et les taxes sur AliExpress. Je n’ai pas pu trouver de page de produit pour le conseil d’administration, mais les schémas sur la page AliExpress impliquent que «Kevincooool» a peut-être développé le conseil d’administration.
