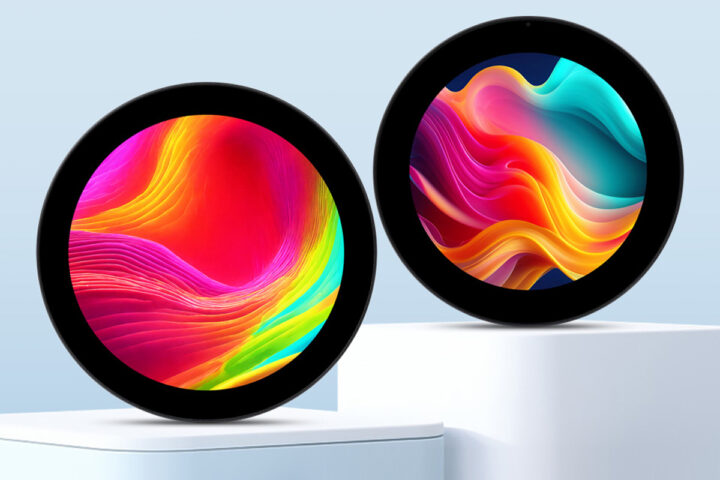

La carte de développement ESP32-P4 dispose d’un écran à écran tactile IPS rond de 3,4 pouces ou 4 pouces

Les conseils de développement ESP32-P4-WiFi6-Touch-LCD-3.4C et ESP32-P4-WiFi6-Touch-LCD-4C ESP32-P4 comportent un écran tactile de 3,4 pouces et 4 pouces, respectivement, un écran tactile capacitif à 10 points et un large angle de visualisation de 170 °.

Ils intègrent également deux microphones à l’annulation de l’écho pour les applications de l’IA vocale et offrent une connectivité Wi-Fi 6 et Bluetooth 5 (LE) via un module ESP32-C6. Conçus pour les projets AIOT et HMI, les planches comprennent également les ports USB et Ethernet, la sortie audio et une fente de carte microSD. Les applications cibles incluent des panneaux de commande à domicile intelligents, des interfaces vocales contrôlées par la voix, des tableaux de bord numériques, une surveillance environnementale intérieure, une surveillance des performances PC et d’autres applications Secure IoT et Edge Computing.

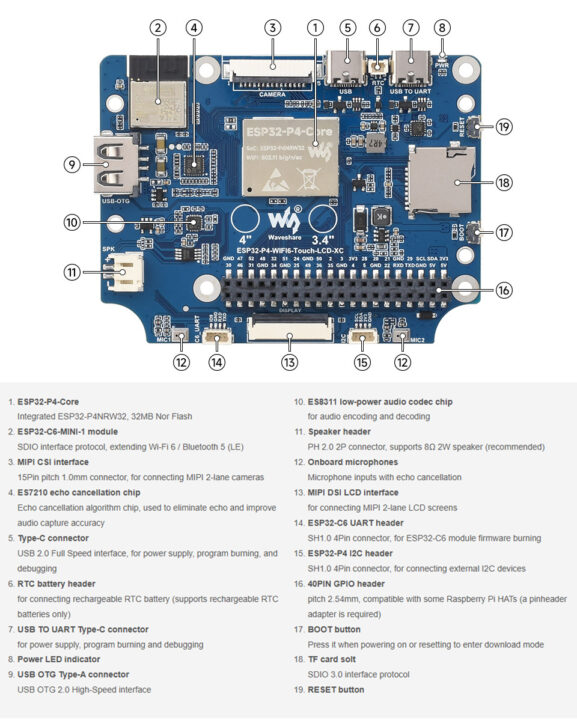

ESP32-P4 Afficher les spécifications du tableau de développement

• Module principal – Module ESP32-P4-Core
  • Microcontrôleur – ESP32-P4NRW32
    • MCU
      • Microcontrôleur RISC-V dual-core @ 400 MHz avec extension d’instructions AI et FPU à seule précision
      • Single-Risc-V LP (faible puissance) MCU Core @ jusqu’à 40 MHz
    • GPU – Accélérateur de traitement des pixels 2D (PPA)
    • VPU – Prise en charge des codecs H.264 et JPEG
    • Mémoire – 768 Ko HP L2Mem, 32 Ko LP SRAM, 8 Ko TCM, 32 Mo PSRAM
    • Stockage – 128 kb HP ROM, 16 Ko LP ROM
  • Stockage – 32 Mo ni flash
• Stockage – emplacement pour carte microSD (SDIO 3.0)
• Affichage – interface MIPI DSI à 2 voies, qui prend en charge
  • Type – Écran tactile capacitif Round IPS
  • Résolution
    • ESP32-P4-WIFI6-TOUCH-LCD-3.4C (3,4 pouces, 800 × 800 pixels)
    • ESP32-P4-WIFI6-TOUCH-LCD-4C (4 pouces, 720 × 720 pixels)
  • Touch – 10 points Capacitive Touch (contrôleur GT9271)
  • Luminosité – 300 cd / m² (3,4 pouces) / 350 cd / m² (4 pouces)
  • Ratio de contraste – 1200: 1
  • Angle de vision – 170 °
  • Couleur Gamut – 70% NTSC (3,4 pouces) / 60% NTSC (4 pouces)
  • Liaison optique un panneau de verre durci avec une dureté 6h
• Caméra I / F – Connecteur de caméra MIPI CSI à 2 voies à 15 broches (pas de 1,0 mm)
• Audio
  • Double microphone embarqué avec une puce d’annulation d’écho ES7210
  • Puce à codec audio à basse puissance ES8311
  • Connecteur de haut-parleur prenant en charge le haut-parleur 8Ω 2W
• Réseautage – WiFi 6 et Bluetooth 5 via le module ESP32-C6-MINI-1
• USB
  • Connecteur USB OTG de type A
  • Port USB-C 2x pour l’alimentation et la programmation
• Expansion
  • En-tête GPIO à 40 broches (pas de 2,54 mm), compatible avec certains chapeaux Raspberry Pi (adaptateur requis)
  • En-tête ESP32-P4 I2C – Connecteur SH1.0 à 4 broches pour les périphériques I2C externes
  • En-tête UART ESP32-C6 – Connecteur SH1.0 à 4 broches pour le clignotement du micrologiciel ESP32-C6
• Sécurité
  • Secure Boot, Flash Encryption
  • Accélérateurs cryptographiques et TRNG
  • Gestion des autorisations d’accès et séparation des privilèges
  • Unité de gestion périphérique et clé de signature numérique
• Mission
  • Boutons de démarrage et de réinitialisation
  • Power LED
  • Connecteur de batterie RTC
• Alimentation – alimentée via USB Type-C

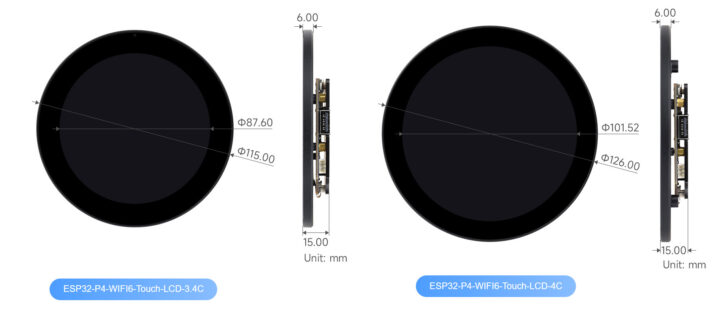

• Dimensions
  • Version de 3,4 pouces: 115 × 115 mm (contour), 87,6 × 87,6 mm (zone d’affichage)
  • Version de 4 pouces: 126 × 126 mm (contour), 101,5 × 101,5 mm (zone d’affichage)
• Température de fonctionnement – 0 ° C à 60 ° C

La société prend en charge le cadre ESP-IDF via des plugins VSCODE / ECLIPSE, et mentionne également l’Arduino IDE, mais n’entre pas dans les détails de ce dernier. En tant que note secondaire, l’test de Jean-Luc sur le M5Stack Tab5 montre que la programmation Arduino est parfaitement possible sur les planches ESP32-P4 avec des écrans.

Waveshare fournit également des projets de démonstration et des pilotes pour les cartes I2C, SD, le Wi-Fi via la puce ESP32-C6, l’audio I2S, etc. Si vous construisez une interface utilisateur, il prend en charge LVGL pour les GUIS à écran tactile. Il existe également une fonctionnalité qui vous permet de diffuser la saisie de la caméra directement à l’écran, et il peut agir comme un deuxième écran pour les PC Windows via USB. Dans l’ensemble, il y a une bonne quantité d’exemples de code et de documentation disponibles sur le wiki pour vous aider à démarrer.

Le nombre de cartes de développement d’affichage ESP32-P4 augmente, et les cartes de développement de l’affichage rondes ESP32-P4-WiFi6-Touch-Touch s’ajoutent à des produits tels que le M5Stack Tab5 Devkit de 5 pouces, le Devkit Guition JC1060P470C 7 pouces et le Devkit de caméra ESP32-P4-Eye, entre autres.

Dans la boîte, vous obtenez le module LCD avec la carte de commande montée à l’arrière, un haut-parleur stéréo de style ordinateur portable et un câble de rupture JST à 4 broches pour la programmation des modules ESP32.

Les deux panneaux de développement sont disponibles sur AliExpress pour 73,79 $ pour le modèle de 3,4 pouces et 88,18 $ pour la variante de 4 pouces, mais ce dernier est en rupture de stock. Vous trouverez également à la fois sur Amazon pour 87,99 $ et 99,99 $, ainsi que sur le magasin Waveshare pour 64,99 $ et 74,99 $ plus les expéditions.
