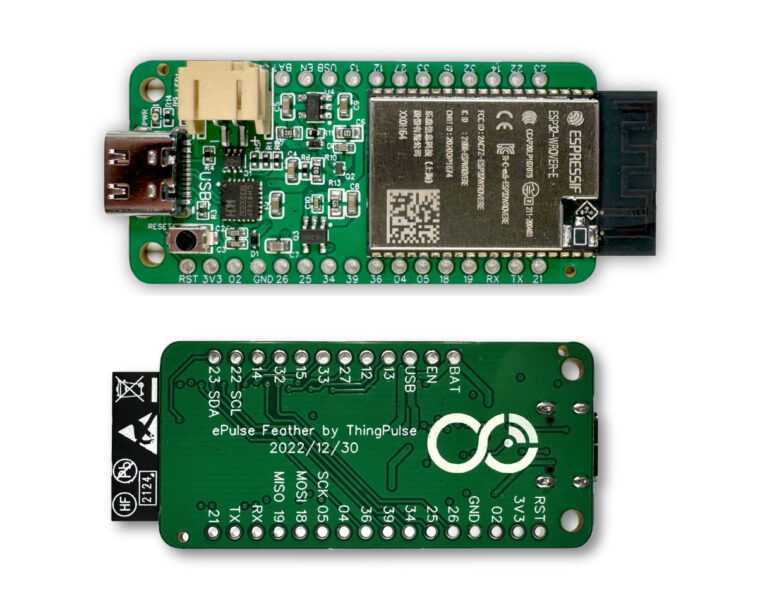

La carte de développement ePulse Feather ESP32 est optimisée pour une faible consommation d’énergie (en veille profonde)

Thingpulse ePulse Feather est une carte de développement ESP32 suivant le facteur de forme Feather d’Adafruit et optimisée pour une faible consommation d’énergie avec une consommation d’énergie en veille profonde de 12 à 27 uA.

La carte est basée sur l’ESP32-WROVER avec 8 Mo de Flash et 8 Mo de SPRAM et est livrée avec un connecteur USB-C pour charger la batterie et la programmation via une puce UART CH9102F, ainsi que les en-têtes d’E/S fournis par le facteur de forme Feather. La carte peut être particulièrement utile dans les télécommandes WiFi à piles pour la domotique ou à d’autres fins qui dorment la plupart du temps jusqu’à ce que l’utilisateur appuie sur l’un des boutons.

Spécifications du ThingPulse ePulse Feather :

• Module sans fil – Espressif Systems Module ESP32-WROVER-E-N8R8 avec microcontrôleur double cœur ESP32-D0WD-V3 ou ESP32-D0WDR2-V3 à 240 MHz avec flash QSPI 8 Mo, PSRAM QSPI 8 Mo
• USB – 1 port USB Type-C pour l’alimentation/le chargement et la programmation via la puce CH9102F UART vers TTL.
• Extensions – en-têtes 12 broches + 16 broches avec jusqu’à 20x GPIO (compatible avec la fonctionnalité Adafruit)
• Gestion de l’alimentation
  • Tension d’alimentation
    • 5V via le port USB-C
    • 3V3 à 6V via la broche Vin
  • Prise en charge de la batterie LiPo via un connecteur JST à 2 broches
  • Torex XC6220B33 LDO 6V à 3,3V
  • Chargeur de batterie Texas Instruments TP4056
• Consommation d’énergie – Veille profonde : ~ 12 uA (à 3,3 V), ~ 27 uA (à 4,2 V) – Voir le tableau ci-dessous
• Dimensions – PCB : 50,8 x 24,4 mm ; avec connecteur ESP32 et USB-C : 58,3 x 24,4 mm
• Poids – 12 grammes

ThingPulse dit avoir conçu le circuit de sorte que la puce série USB ne soit alimentée que lorsque le port USB-C est connecté afin d’éviter une consommation d’énergie inutile pendant le fonctionnement normal. Le diagramme ci-dessous montre une consommation d’énergie en sommeil profond nettement inférieure lorsque la tension de la batterie est supérieure à 3,25 V, ou en d’autres termes, la consommation d’énergie est inférieure lorsque la batterie est encore bien chargée…

ThingPulse affirme que la plupart des cartes ESP32 et ESP8266 consomment environ 100 à 130 uA pendant le sommeil profond. C’est peut-être vrai, mais nous avons couvert plusieurs autres cartes de la série ESP32 à faible consommation d’énergie, dont plusieurs suivant le facteur de forme Adafruit Feather, telles que le propre ESP32 Feather V2 d’Adafruit (70 nA en veille profonde), Cytron Maker Feather AIoT S3 ou Unxpected Maker. FeatherS3 (« ULTRA LOW Deep Sleep Current »).

Comme vous pouvez le voir, certaines ne sont pas fournies en veille profonde, mais la plupart des cartes à très faible consommation d’énergie que nous avons vues sont basées sur des puces ESP32-S2 ou ESP32-S3 avec des entreprises qui revendiquent une consommation d’énergie inférieure à 20uA avec des cartes comme le Bee S3 ou Olimex ESP32-S2-DevKit-LiPo-USB, il est donc intéressant de voir ThingPulse prétendre avoir réalisé quelque chose de similaire avec un ESP32. Si 12uA est encore trop élevé pour vos besoins, vous devrez peut-être changer de puce/module et opter pour une carte basée sur Dialog Semiconductor DA16200 ou Innophase Talaria TWO, mais celles-ci sont moins courantes.

ThingPulse prend actuellement des précommandes pour la carte ePulse Feather pour 12,50 $, soit une remise de 15 % sur le prix normal (14,95 $), les cartes devant commencer à être expédiées vers la mi-mars.
