La carte de développement en forme d’Arduino est livrée avec un module Nordic Semi nRF9160

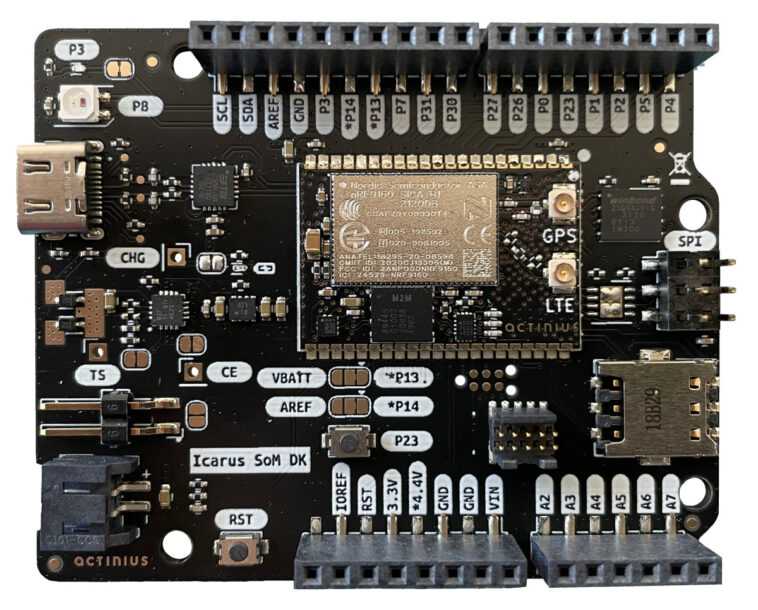

La carte de développement Actinius Icarus SoM DK suit le facteur de forme Arduino Uno et est équipée du SoM Icacus de la société basé sur le système en boîtier Nordic Semi nRF9160 avec connectivité LTE Cat-M, NB-IoT et GPS.

Le kit de développement fournit une eSIM sur le module et une prise Nano SIM supplémentaire sur la carte mère, des en-têtes Arduino pour une large gamme d’E/S et une compatibilité avec les Arduino Shields, un ensemble de LED utilisateur, des boutons de réinitialisation et utilisateur, et un chargeur de batterie. Port.

Spécifications Icarus SoM DK :

• Icare SoM
  • SiP – Système intégré Nordic Semi nRF9160-SICA avec microcontrôleur Arm Cortex-M33, flash 1024 Ko, SRAM 256 Ko et connectivité LTE Cat-M1 (eMTC), Cat-NB1 (NB-IoT) et GPS
  • Stockage – Flash SPI 64 Mbits
  • eSIM embarquée
  • Antennes – 2x connecteurs u.FL pour LTE et GPS
  • Capteur – Accéléromètre 3 axes basse consommation
  • E/S – 2x 20 trous crénelés avec GPIOS, I2C, SWD, réinitialisation, signaux de carte SIM et broches d’alimentation
  • Tension d’alimentation – 3,3 V
  • Dimensions – 28 x 18,5 mm
• Carte Nano SIM sur carte mère
• USB – 1x USB Type-C pour l’alimentation et la programmation via FTDI UART Bridge
• Expansion
  • En-têtes Arduino Uno Rev3 avec
    • Jusqu’à 18x E/S à usage général
    • Jusqu’à 6x ADC 12 bits, 200 ksps
    • Jusqu’à 3x SPI maître/esclave
    • Jusqu’à 4x maître/esclave I2C
    • Jusqu’à 4x UART (également avec CTS/RTS)
    • I2S (Inter-IC Sound Interface)
    • Interface de microphone numérique (PDM)
    • 4x modulateur de largeur d’impulsion (PWM)
  • Embase SPI à 6 broches
• Débogage – Débogage de fil série (SWD) sur connecteur 1,27 mm
• Sécurité
  • Armer la zone de confiance
  • Bras Cryptocell 310
  • SSL/TLS
• Divers – Neopixel RGB LED, bouton utilisateur, bouton de réinitialisation
• Source de courant
  • 5V via le port USB Type-C
  • 4.35V – 10.2V via la broche Vin par exemple pour les panneaux solaires
  • Batterie Li-Ion/LiPo 3,2 V – 4,2 V avec lecture de la tension de la batterie, chargement USB
  • Alimentation à faible bruit et faible puissance avec sortie jusqu’à 400mA
  • Sécurité – Protection contre les surtensions, protection contre les sous-tensions,
• Dimensions – 68,5 x 55,2 mm (compatible avec les cartes et shields Arduino)

La plupart des E/S peuvent être configurées et mappées avec EasyDMA. La carte Icarus SoM DK est préprogrammée avec le dernier micrologiciel de modem (basé sur Zephyr OS) de Nordic, le chargeur de démarrage MCUboot et le micrologiciel de l’application de modem série LTE.

La carte intègre également des certificats permettant l’enregistrement auprès de la plate-forme IoT actinius.io et est prise en charge par la plate-forme OTAU de la société pour les mises à jour sécurisées du micrologiciel OTA. Vous trouverez plus de détails techniques et des instructions pour démarrer sur le site Web de la documentation.

Actinius prend en précommande le kit de développement Icarus SoM DK au prix de 119,49€ HT avec 10Mo de data offerts pendant 3 mois. L’expédition commencera en novembre.
