La carte de développement Elecrow LR1262 combine Raspberry Pi RP2040, le module SX1262 LoRaWAN et un écran LCD de 1,8 pouces

La carte de développement Elecrow LR1262 combine un microcontrôleur Raspberry Pi RP2040 avec le module LoRaWAN LR1262 de la société basé sur le SoC STM32WL LoRa avec prise en charge des bandes de fréquences 868 et 915 MHz et un écran LCD de 1,8 pouces.

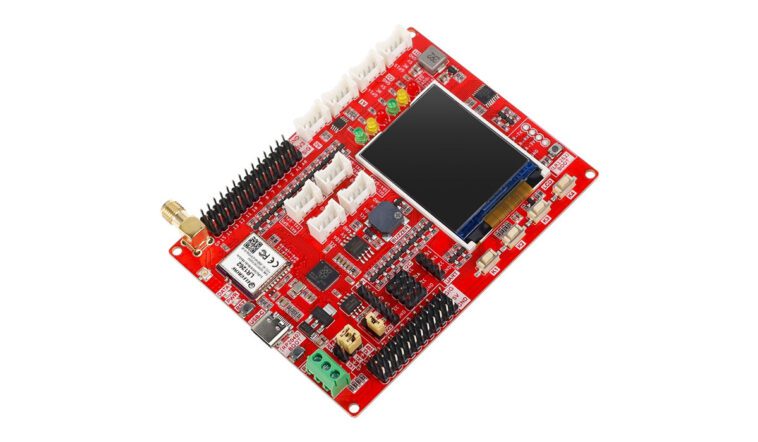

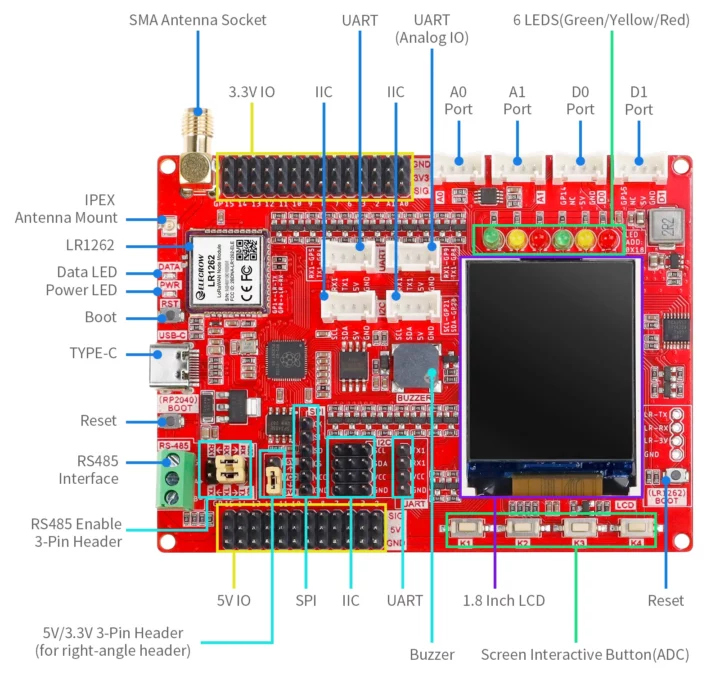

La carte offre également un bornier RS485 pour connecter des capteurs et des actionneurs, de nombreux connecteurs et embases pour une extension supplémentaire, plusieurs boutons pour le contrôle de l’utilisateur et des LED pour le débogage/la surveillance.

Spécifications de la carte de développement Elecrow LR1262 :

• MCU – Raspberry Pi RP2040 Arm Cortex-M0+ double cœur à 133 MHz, 264 Ko de SRAM intégrée
• Stockage – 4 Mo de mémoire flash
• Écran – LCD TFT 1,8 pouces 128 × 160 utilisant le pilote SPI à 4 fils ST7735S
• Sans fil – Module LoRaWAN Elecrow LR1262
  • Microcontrôleur – STMicro STM32WLE5CCU6 Arm Cortex-M4 32 bits, 256 Ko de mémoire Flash, 64 Ko de RAM
  • Émetteur-récepteur RF – Semtech LX1262
  • Bande de fréquences – 150 MHz à 930 MHz (Remarque : la carte elle-même est annoncée comme prenant en charge 803 MHz à 930 MHz : IN865, EU868, AU915, US915, KR920, RU864 et AS923)
  • Protocole LoRaWAN – Classe A/B/C conforme à la spécification LoRaWAN 1.0.3
  • Puissance d’émission – jusqu’à 22 dBm
  • Sensibilité du récepteur
    • -123 dBm pour 2-FSK (1,2 Kbit/s)
    • -148 dBm pour LoRa®
  • Courant de veille minimum – 1,69 μA (maximum ne dépassant pas 2,0 μA)
  • Courant de travail
    • Émetteur : 87 mA à 20 dBm (868 MHz)
    • Émetteur : 5,2 mA
  • Dimensions – 15 x 15 x 2,5 mm
• Antennes – Connecteurs d’antenne SMA et IPEX1
• Interface de communication – Bornier RS485 à 3 pôles
• Expansion
  • 8 interfaces Crowtail 5 V avec 2 interfaces analogiques, 2 interfaces numériques, 2 interfaces UART, 2 interfaces I2C
  • 12 interfaces E/S à embase universelle 5 V à 3 broches
  • 14x interfaces E/S à embase universelle à 3 broches 3,3 V
  • Connecteur SPI 6 broches 3,3 V/5 V
  • Connecteur UART 4 ​​broches 3,3 V/5 V
  • 3 connecteurs I2C 3 broches 3,3 V/5 V.
• Divers
  • Buzzer passif
  • 4x boutons définis par l’utilisateur (ADC)
  • 6x LED programmables
• Alimentation – 5V/1A via port USB-C
• Dimensions – 102 x 76,5 mm
• Plage de température – -10°C à +65°C

Elecrow indique que la carte peut être programmée avec Arduino ou MicroPython à l’aide des SDK fournis par Raspberry Pi. Je n’ai pas trouvé de documentation pour la carte elle-même, mais le wiki du module LR1262 décrit le jeu de commandes AT et fournit plusieurs exemples d’intégration avec The Things Network (TTN) et la communication P2P :

• Routines d’application monocanal pour passerelles et nœuds ESP32 monocanal
• Routines d’application multicanaux pour passerelles et nœuds ESP32 monocanal
• Routines d’application monocanal pour les passerelles et nœuds Raspberry Pi
• Routines d’application multicanaux pour passerelles et nœuds Raspberry Pi
• Exemple d’application de communication point à point LR1262

Notez qu’il n’y a aucun code que j’ai pu trouver. Le wiki explique uniquement comment configurer la passerelle et le module avec des commandes AT. L’utilisateur doit donc écrire le code en utilisant son langage préféré.

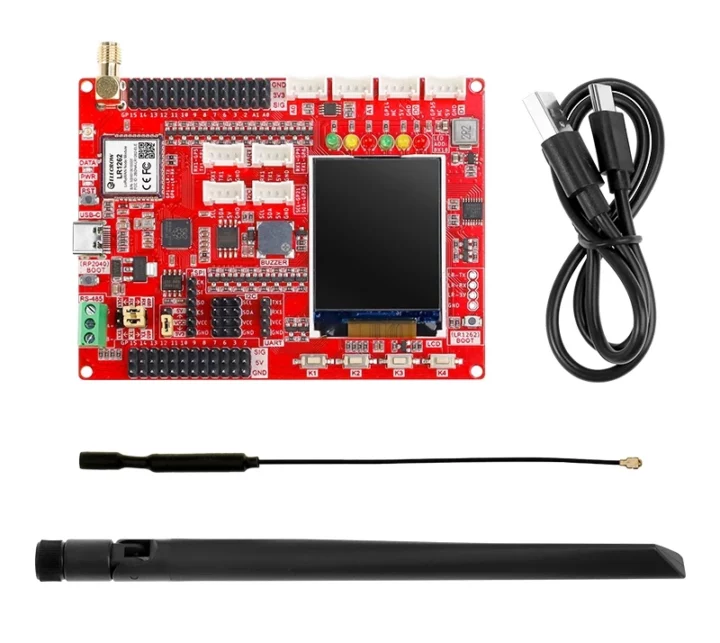

La carte de développement LR1262 est livrée avec un câble USB-A vers USB-C, une antenne à ressort 868/915 MHz et une antenne en caoutchouc 868/915 MHz. J’ai découvert la planche pour la première fois sur Tindie, mais Elecrow la vend également dans sa propre boutique au prix de 21,90 $, ainsi que sur Aliexpress au prix de 27,02 $ avec la livraison gratuite. Le module LR1602 lui-même peut être acheté pour environ 7,5 $.

Ce n’est pas exactement la première solution LoRaWAN intégrant le microcontrôleur Raspberry Pi RP2040, et nous avons déjà couvert le messager et le talkie-walkie MessengerPi LoRa, le kit de développement SenseCAP Indicator D1Pro, l’Adafruit Feather RP2040 avec la carte radio RFM95 LoRa, le module RAKwireless RAK11310 Raspberry Pi RP2040 LoRaWAN, entre autres.

Retrouvez l’histoire de Raspberry Pi dans cette vidéo :
