La carte de curiosité WBZ451 comprend un microcontrôleur Microchip PIC32CX-BZ2 BLE et Zigbee 3.0

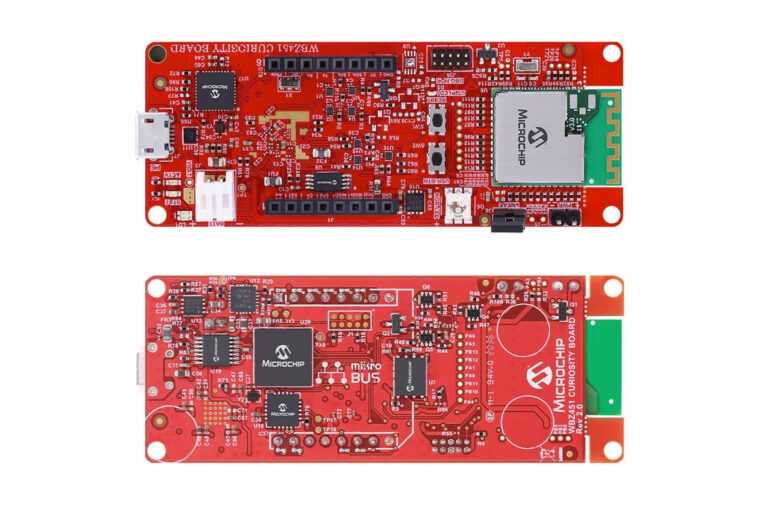

La carte Curiosity WBZ451 de Microchip comprend le module RF Bluetooth Low Energy 5.2 et Zigbee 3.0 WBZ451PE de Microchip basé sur le nouveau microcontrôleur sans fil Arm Cortex-M4F 32 bits Microchip PIC32CX-BZ2.

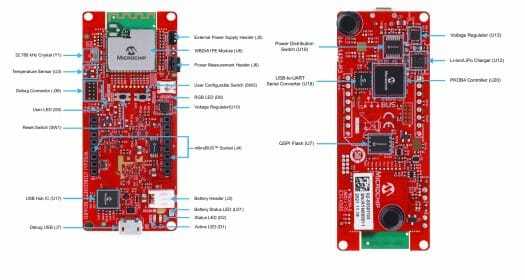

Spécifications de la carte de curiosité WBZ451 (EV96B94A):

• Module sans fil – WBZ451PE Module RF Bluetooth Low Energy et Zigbee avec

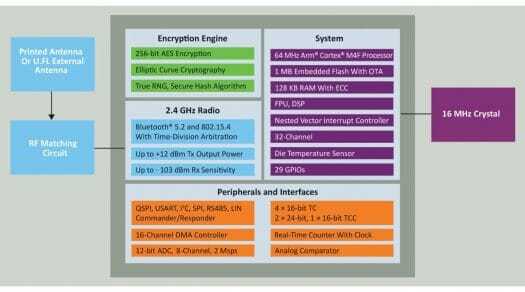

  • Microchip PIC32CX-BZ2 Microcontrôleur sans fil Arm Cortex-M4F 32 bits @ jusqu’à 64 MHz, 128 Ko de RAM, 1 Mo de mémoire flash, radio 2,4 GHz pour Bluetooth LE 5.2 et 802.15.4 (Zigbee 3.0)
  • Puissance de sortie Tx – Jusqu’à +12 dBm
  • Sensibilité Rx – Jusqu’à -103 dBm
  • Antenne PCB
  • 29 broches d’E/S
• Stockage – Flash QSPI 64 Mbits
• Extension – prise mikroBUS pour cartes adaptateurs MikroElectronika Click
• Capteur – Capteur de température de tension analogique Microchip MCP9700A
• Débogage
  • Circuit de programmation/débogage intégré utilisant PICkit On-board 4 (PKoB4) basé sur Microchip SAME70 MCU
  • Convertisseur série USB vers UART intégré avec contrôle de flux matériel basé sur Microchip MCP2200
  • Embase de débogage de fil série (SWD) à 10 broches pour programmeur/débogueur externe
• Divers – Boutons de réinitialisation et utilisateur, LED RVB PWM, LED utilisateur, cristal 32,768 kHz
• Source de courant
  • 5V via port micro USB
  • Embase à 2 broches pour batterie Li-Po
  • Microchip MCP73871 Chargeur de batterie Li-Ion/LiPo avec gestion du chemin d’alimentation
  • Tête de mesure de puissance
• Consommation d’énergie à 3,3 V
  • Tx @ 0dBm avec le mode Buck à 64 MHz, le dispositif PIC32XCBZ2 consomme 22,72 mA
  • Tx @ +12 dBm La consommation de courant de l’émetteur (mode Buck @ 64 MHz) est de 42,82 mA
  • Tx @ +4 dBm La consommation de courant de l’émetteur (mode Buck @ 64 MHz) est de 24,98 mA
• Dimensions – à déterminer

La carte Curiosity WBZ451 est livrée avec un câble USB vers micro USB pour démarrer, et les outils de développement logiciel incluent le cadre de développement logiciel intégré MPLAB Harmony 32 bits et le configurateur de code MPLAB, et certains exemples de code peuvent être trouvés sur GitHub avec la documentation. Vous trouverez également les instructions de démarrage sur le site Web de documentation de Microchip.

La carte de curiosité WBZ451 peut être utilisée pour l’éclairage sans fil, la domotique ou l’Internet des objets (IoT), l’automatisation industrielle et toutes les applications Bluetooth Low Energy ou Zigbee. La carte se vend 67 $ directement sur le site Web de Microchip ou par l’intermédiaire de distributeurs. De plus amples détails peuvent être trouvés sur les pages produits de la carte et du microcontrôleur, ainsi que sur le communiqué de presse.

Merci à Magnus pour le tuyau.
