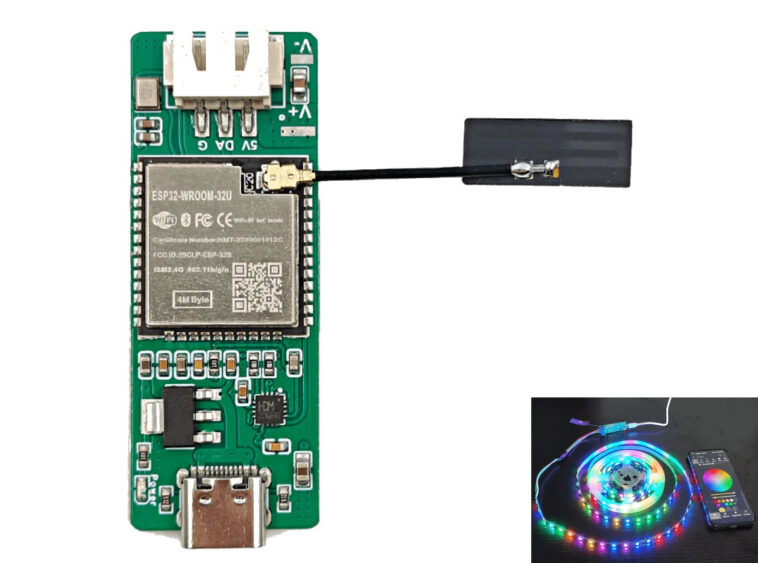

L’écosystème des contrôleurs WLED continue de s’étoffer avec des solutions toujours plus compactes et accessibles. Selon CNX Software, le Xcrhom WLED Type-C se positionne comme une alternative particulièrement économique aux contrôleurs traditionnels avec un format minuscule de seulement 20,95 × 7,96 mm. Cette carte ESP32 pré-configurée pour le firmware open-source WLED supporte les bandes LED RGB WS2812(B) jusqu’à 3 mètres avec une approche innovante pour les effets audio-réactifs exploitant le microphone du smartphone via l’application WLED plutôt qu’un microphone physique intégré. Proposé pour environ 12 $ avant taxes avec des offres promotionnelles descendant jusqu’à 6,14 $ sur AliExpress, ce contrôleur cible les projets DIY privilégiant accessibilité économique et simplicité d’installation.
ESP32-WROOM-32D et architecture USB-C : processeur 240 MHz avec flash 32 Mbit

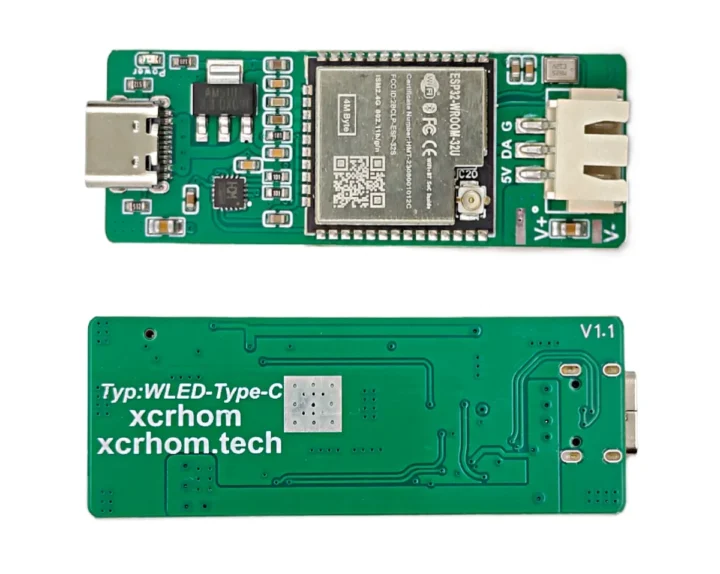

Le cœur du Xcrhom WLED Type-C repose sur le module ESP32-WROOM-32D intégrant le SOC Espressif ESP32-D0WD avec processeur dual-core Tensilica LX6 à 240 MHz. Cette configuration embarque 32 Mbit de flash SPI et connectivité WiFi 802.11 b/g/n jusqu’à 150 Mbps plus Bluetooth 4.2/5.x LE, spécifications standards pour applications WLED nécessitant contrôle sans fil et stockage suffisant pour effets complexes.
L’interface de connexion privilégie modernité avec port USB Type-C utilisant puce WCH343 pour conversion USB vers série, facilitant programmation et alimentation via un seul connecteur. L’alimentation supporte 5V/5A via USB-C, puissance théorique permettant d’alimenter bandes LED importantes bien que limitations pratiques puissent restreindre longueurs selon densité LED.
Le connecteur d’antenne IPEX avec antenne fournie optimise performances WiFi selon contraintes d’installation, avantage face aux antennes PCB intégrées des solutions ultra-compactes. Cette approche garantit portée et stabilité de connexion nécessaires au contrôle distant des installations d’éclairage.
Support LED WS2812X et connecteur 3 broches : limitation 5V contre alternatives 12V
L’architecture de sortie du Xcrhom WLED Type-C exploite un connecteur 3 broches standard avec signaux GND, DA (données) et 5V pour connexion directe aux bandes LED WS2812X. Cette simplicité facilite câblage sans circuits intermédiaires complexes, bien que limitant compatibility aux modèles 5V exclusivement contre alternatives supportant tensions multiples.
Les spécifications supportent bandes jusqu’à 3 mètres de longueur avec maximum 144 LED/mètre, configuration théorique nécessitant validation selon limitations énergétiques réelles. L’alimentation 5V/5A via USB-C pourrait ne pas suffire pour installations maximales simultanément, contrainte typique des contrôleurs ultra-compacts privilégiant portabilité sur puissance.
Cette limitation contraste avec contrôleurs comme l’Adafruit Sparkle Motion Stick et ANAVI Miracle Emitter qui proposent fonctionnalités étendues mais à coûts supérieurs. Le positionnement Xcrhom privilégie accessibilité économique pour projets simples plutôt que polyvalence technique avancée.
Microphone « externe » via smartphone : innovation audio-réactive sans hardware additionnel
L’approche la plus intriguante du Xcrhom WLED Type-C concerne le support des effets audio-réactifs via « microphone externe » qui s’avère être le microphone du smartphone exécutant l’application WLED. Cette innovation élimine nécessité d’intégrer microphone physique sur la carte ultra-compacte tout en préservant fonctionnalités sonores.
La démonstration vidéo illustre usage avec un téléphone exécutant l’app WLED sélectionnant l’effet réactif « 2D CenterBars » (SR) tandis qu’un second téléphone joue la musique. Cette approche exploite les diverses méthodes d’entrée audio documentées dans la documentation WLED audio-réactive, incluant microphones analogiques, I2S numériques, instances WLED distantes ou PC directement.
Cette solution contraste avec l’Adafruit Sparkle Motion Stick qui intègre microphone I2S physique pour effets audio-réactifs autonomes. L’approche Xcrhom nécessite smartphone permanent mais évite complexité et coût d’un microphone qualité embarqué dans format si restreint.
L’absence de connecteur ou empreinte pour microphone externe sur la carte confirme cette approche logicielle innovante, contournant contraintes physiques par intelligence applicative. Cette stratégie pourrait séduire utilisateurs possédant déjà smartphone compatible contre ceux privilégiant autonomie complète du contrôleur.
La documentation WLED audio-réactive confirme support de microphones analogiques, I2S numériques et PDM selon préférences techniques et budgétaires, le Xcrhom exploitant capacités smartphone existantes pour éviter ces choix matériels.
Le positionnement du Xcrhom WLED Type-C illustre évolution vers solutions hybrides exploitant smartphones omniprésents pour fonctionnalités avancées sans surcoût hardware, approche potentiellement disruptive pour contrôleurs LED accessibles.
