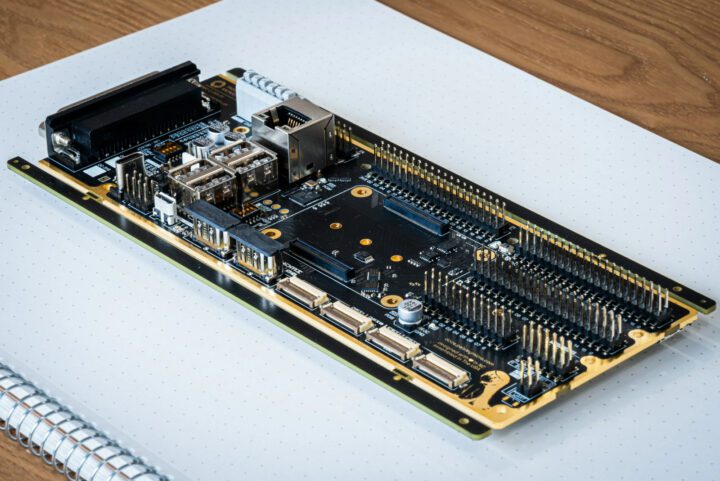

Paisley Microsystems PMC-C-CMX est une carte de contrôle industrielle montable sur rail DIN prenant un Raspberry Pi CM4 ou CM5 (une fois lancé), équipée d’un microcontrôleur STM32H7 Arm Cortex-M7 pour un contrôle en temps réel.
La carte de support intègre des fonctionnalités telles qu’une entrée de tension large (7 à 55 V CC), des prises M.2 PCIe Gen 3 Key-B et Key-M avec option cellulaire, des interfaces d’affichage Gigabit Ethernet, HDMI et MIPI DSI, une caméra MIPI CSI double. interfaces, et plusieurs en-têtes et connecteurs avec RS485, GPIO, I2S, SPI et plus connectés au module de calcul Raspberry Pi ou au MCU STM32H7.

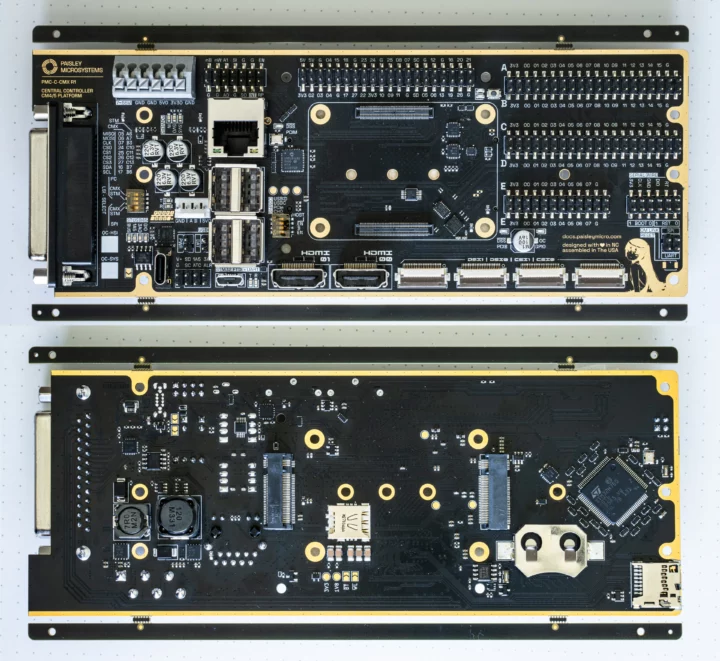

Spécifications Paisley Microsystems PMC-C-CMX :
- Système sur modules pris en charge – Raspberry Pi CM4 ou prochain Raspberry Pi CM5
- MCU – Microcontrôleur STMicro STM32H7B0 Arm Cortex-M7 jusqu’à 280 MHz avec 128 Ko de flash, 1,4 Mo de SRAM
- Communication MCU <-> CM – UART et/ou SPI
- Sortie vidéo
- 2x ports HDMI jusqu’à 4Kp60
- 2x connecteurs MIPI DSI
- Entrée caméra – 2x connecteurs MIPI CSI
- La mise en réseau
- Port Gigabit Ethernet RJ45
- WiFi 5 et Bluetooth 5 en option
- 4G LTE en option via le module M.2 B-key et la carte Nano SIM
- USB – 3x ou 4x ports USB 2.0 (3x avec la carte PCIe B populaire)
- Série – RS485 jusqu’à 20 Mbps avec prise en charge PROFIBUS-DP
- Expansion
- Connecteur GPIO 40 broches compatible Raspberry Pi
- Prise M.2 M-Key 2280
- Prise M.2 B-Key 2230/3042/2280 avec emplacement pour carte Nano SIM (Remarque : une seule prise M.2 peut être utilisée à la fois en raison des limitations de Broadcom BCM2711/BCM2712)
- En-têtes STM32H7 avec 70 GPIO
- « Connecteur de bus modulaire » à 25 broches
- I2C, SPI, 8x GPIO
- Signaux d’alimentation – 5 V/2 A, 3,3 V/2 A, 2x 6 A Vin et 4x GND
- Débogage – Interface SWD/ST-LINK dédiée
- Divers – PCF85063AT RTC
- Source de courant
- 7V à 55V DC jusqu’à 10A via connecteur 6 broches
- 9 V/12 V/20 V jusqu’à 100 W via le port USB-C PD
- Consommation d’énergie au repos
- Sans module de calcul – 560 mW
- Avec Raspberry Pi CM4 – 2 200 mW
- Dimensions – 190,5 x 72,0 mm ; Compatible rail DIN
- Plage de température – -30 à +80°C

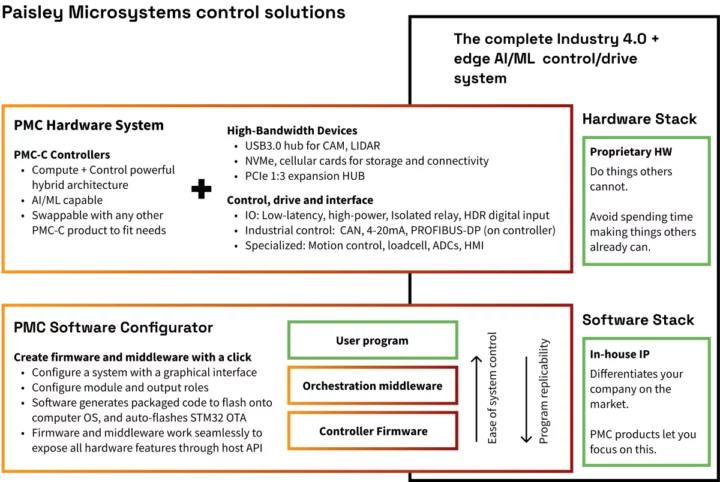

Le Raspberry Pi CM4/CM exécute Linux (Raspberry Pi OS) avec un code logique/contrôle/pilotage et un middleware de contrôle matériel tandis que le microcontrôleur STM32H7 exécute du code C ou ASM pour contrôler les GPIO en temps réel et communiquer avec le module de calcul via UART ou SPI. Une bibliothèque de contrôle de périphérique simple, le middleware et le micrologiciel STM32H7 seront fournis par la société afin que les clients puissent se concentrer sur les parties de niveau supérieur du logiciel. À l’heure actuelle, je n’ai pas trouvé grand-chose en termes de documentation logicielle accessible au public, mais il y a plus de détails sur le matériel sur le site Web de documentation.
Paisley Microsystems vend la carte de contrôle industrielle PMC-C-CMX pour Raspberry Pi CM4/CM5 pour 149,99 $, frais de port compris (au moins aux États-Unis).
