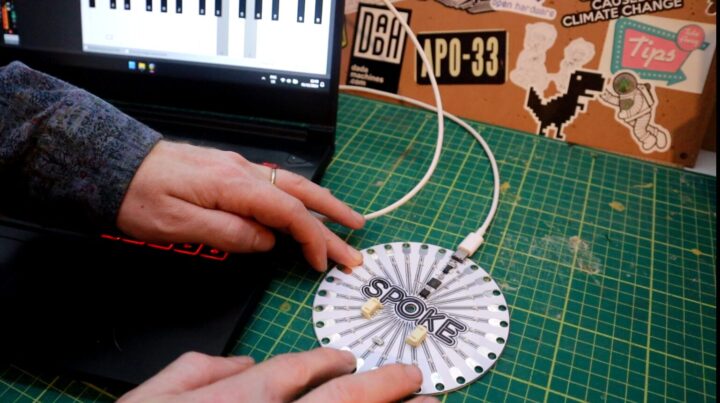

La parole est une carte de capteur tactile capacitif basée sur Raspberry PI RP2040 pour les interfaces informatiques interactives. Il est conçu pour simplifier l’intégration du contrôle tactile en divers projets.
Les caractéristiques de la parole jusqu’à 27 entrées de capteur et peuvent «transformer presque tous les matériaux conducteurs en capteur» pour contrôler presque toutes les entrées d’ordinateur. Les applications potentielles incluent la création musicale, le contrôle du jeu vidéo, la frappe et le contrôle des logiciels généraux.
Le conseil d’administration a été conçu par Tom Fox, un éducateur, un fabricant et un musicien au Royaume-Uni. Selon lui, le conseil d’administration est accessible aux débutants pour commencer la détection du toucher tout en conservant suffisamment de puissance et de personnalisation pour un usage professionnel. Il fonctionne avec plusieurs matériaux conducteurs, notamment des tuyaux en cuivre, de la peinture conductrice, du papier d’aluminium, des crayons, des filaments conducteurs, des fruits, des tissus avec des fils conducteurs et des surfaces métalliques. Il peut également être utilisé avec un matériau non conducteur (comme le contreplaqué) si un matériau conducteur (par exemple le papier d’aluminium) est derrière.
La carte de capteur tactile capacitif à rayures entièrement tracée utilise le microcontrôleur Raspberry PI RP2040 directement tandis que la variante Spoke-mini pour les projets intégrés repose sur la carte microcontrôleur Raspberry Pi Pico.
La matrice tactile ESP32 à 25 touches est un produit de détection tactile similaire créé pour servir un clavier sans fil, et Dada Machines est un autre produit intéressant qui utilise des déclencheurs MIDI pour transformer les objets de tous les jours en instruments de musique.
Spécifications de la parole:
- MCU – Raspberry Pi RP2040, microcontrôleur à double cœur 32 bits Cortex-M0 +
- Audio – USB-Midi
- USB – Connecteur USB-C (USB-Midi, clavier ou émulation de souris)
- Expansion
- 27x Entrées du capteur tactile (GP1 à GP25, GP28 et Board.foltage_monitor)

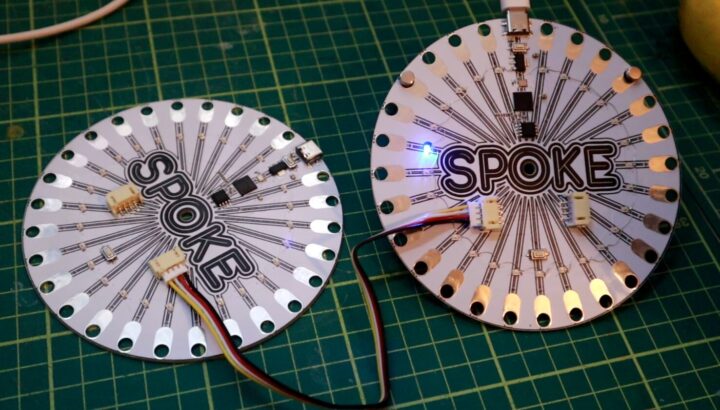

- Connecteurs I2C pour des E / S supplémentaires ou des cartes à dériver des marges
- Mission

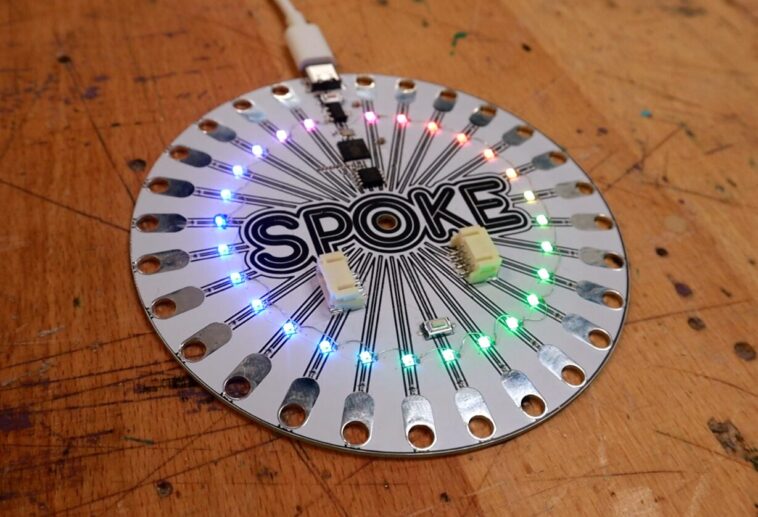

- 27x néopixel 50 × 50 LED (GP00)
- Bouton de réinitialisation
- Bouton BootSel
- Alimentation – 5V via USB-C
Il y a un prototype de travail de la planche à rayures, mais Tom dit que «il aura besoin de changements avant qu’il ne soit le meilleur possible». Ces changements comprennent de nouveaux boutons, de meilleurs graphiques et une modification du contrôleur USB-C. Il souhaite également développer une application et un site Web pédagogique pour servir de ressource utile et de lecteur MIDI Web personnalisé pour créer des instruments virtuels, des échantillonneurs et des boucleurs.
Le matériel exécute CircuitPython et utilise la bibliothèque Toutio native pour gérer la détection de contact capacitive. La bibliothèque Adafruit-Midi et les bibliothèques Adafruit-HID sont utilisées pour l’émulation MIDI et Keyboard + Mouse, respectivement.
Le fabricant fournit un guide pour construire votre propre carte à rayures, et il y a un référentiel GitHub avec des échantillons de code CircuitPython.
La campagne du contrôleur de touche à rayures est le financement participatif de Kickstarter. Les récompenses incluent un shout-out dans l’exemple de code pour 13 $, le kit Spoke-mini (y compris la carte elle-même, le Raspberry Pi Pico et 26 résistances) pour 26 $ et la carte à rayures assemblée pour environ 44 $. Les modules complémentaires en option incluent les puces de crocodile, le ruban de cuivre, le ruban conducteur tissé et un câble USB-A-To-C. Les récompenses devraient être expédiées d’ici juin 2025.
