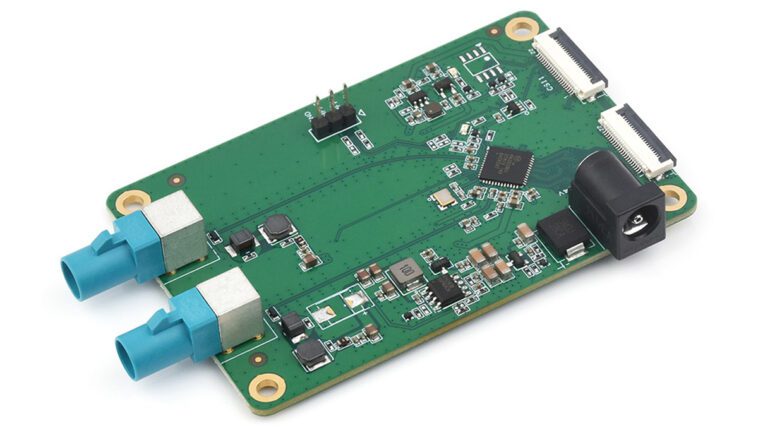

La carte caméra Waveshare MAX9296A GMSL permet de connecter deux caméras aux cartes de développement Jetson Orin Nano / NX. La carte est construite autour d’un circuit intégré de désérialiseur MAX9296A et prend en charge les protocoles GMSL1 et GMSL2 et garantit une transmission vidéo rapide et à faible latence. La carte utilise une interface haute vitesse pour transmettre des données vidéo, ce qui la rend idéale pour des applications telles que les voitures autonomes, la vision industrielle et les systèmes de sécurité.
Auparavant, nous avons vu GMSL utilisé dans des produits tels que AAEON BOXER-8645AI, Neousys Technology NRU-110V et d’autres. Nous avons également écrit sur NileCAM21 qui peut fonctionner avec un câble de 15 mètres de long qui y est attaché, n’hésitez pas à les consulter si ces produits vous intéressent.
Spécifications de la carte de caméra Waveshare MAX9296A GMSL
- Numéro de pièce Waveshare – MAX9296-GMSL-Camera-Board
- CI de désérialiseur – Maxim (ADI) MAX9296A
- Prise en charge de l’hôte – Cartes de développement NVIDIA Jetson Orin Nano / Jetson Orin NX
- Prise en charge du modèle de sérialiseur – MAX9295, MAX96717, MAX96705, etc.
- Entrée GMSL – GMSL2 2 canaux (compatible avec GMSL1)
- Entrée de déclenchement – GPIO interne ou signaux externes
- Interface d’entrée – 2x connecteurs MATE-AX FAKRA
- Interface de sortie – 2x interfaces CSI 22 broches
- Prise en charge des caméras GMSL – IMX390, IMX490, ISX031, OX03C, AR0820, etc.
- Alimentation : entrée 12 V ~ 20 V CC.
- Température de fonctionnement : -20°C ~ 65°C

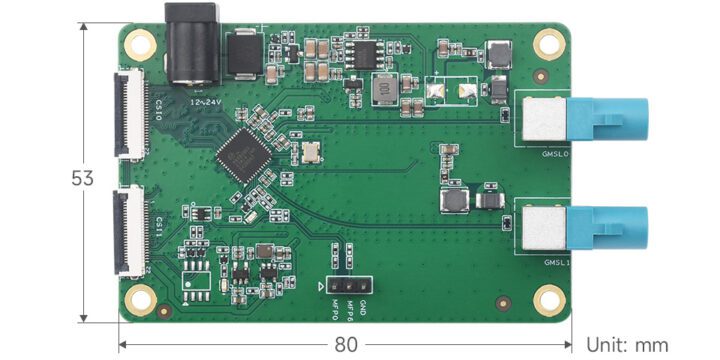

- Dimensions – 80 x 53 mm
GMSL (Gigabit Multimedia Serial Link) est une technologie de transmission série à grande vitesse conçue pour la transmission de données multimédia à large bande passante, avec les avantages de longues distances, d’une faible latence, d’une anti-interférence élevée et d’un câblage simple. Il est principalement utilisé dans l’électronique automobile et les applications industrielles et est capable de transmettre des signaux vidéo, audio et de données haute définition sur un seul câble. En utilisant des câbles coaxiaux ou à paires torsadées, GMSL peut réaliser une transmission de signal longue distance.

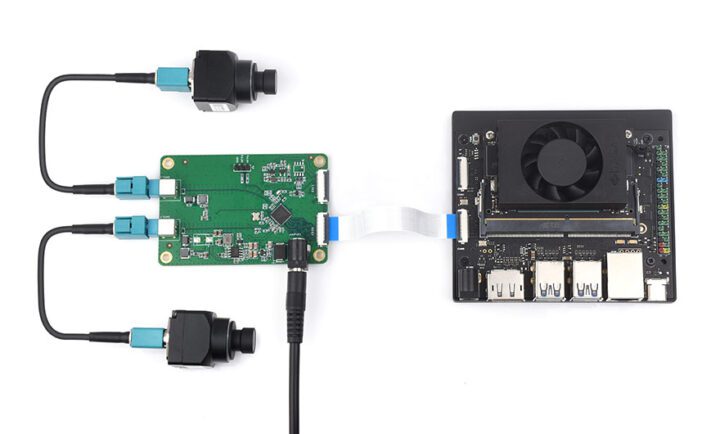

La société mentionne que la carte utilise la puce de désérialisation MAX9296A pour connecter jusqu’à deux caméras GMSL simultanément au Jetson Orin, ce qui la rend adaptée à des applications telles que la vision industrielle, la conduite autonome, les systèmes de surveillance intelligents et bien plus encore.

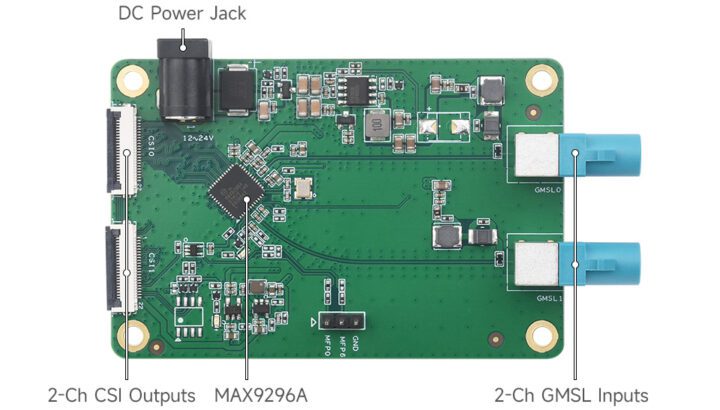

Pour ceux qui sont intéressés par les détails du matériel, Waveshare fournit également un diagramme de spécifications de la carte, bien que des informations plus détaillées ainsi que la connexion matérielle, le guide de l’utilisateur, les fichiers de pilote et d’autres informations puissent être trouvées sur la page wiki Waveshare.
La carte de caméra MAX9296A GMSL pour les kits de développement NVIDIA Jetson Orin peut être achetée sur Aliexpress pour 116,93 $ et sur Amazon pour 143,99 $. Vous pouvez également acheter la carte dans la boutique officielle Waveshare où elle vous coûtera 119,99 $ mais le prix est sans frais d’expédition. Waveshare propose également le module de caméra ISX031 3MP GMSL compatible avec sa carte MAX9296A sur Aliexpress pour 583,99 $ et sur son propre site Web pour 499,99 $ hors frais de port.
