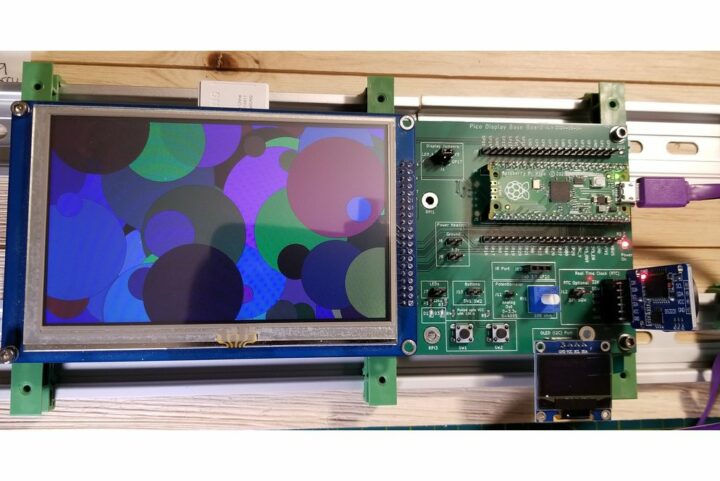

La carte de base d’affichage Pico est une carte de circuit imprimé de Applying Microcontroller Solutions qui fournit une plate-forme pour créer des projets d’affichage basés sur Raspberry Pi Pico. Il fonctionne avec une carte Raspberry Pi Pico et un écran LCD basé sur le contrôleur d’affichage Solomon Systech SSD1963.

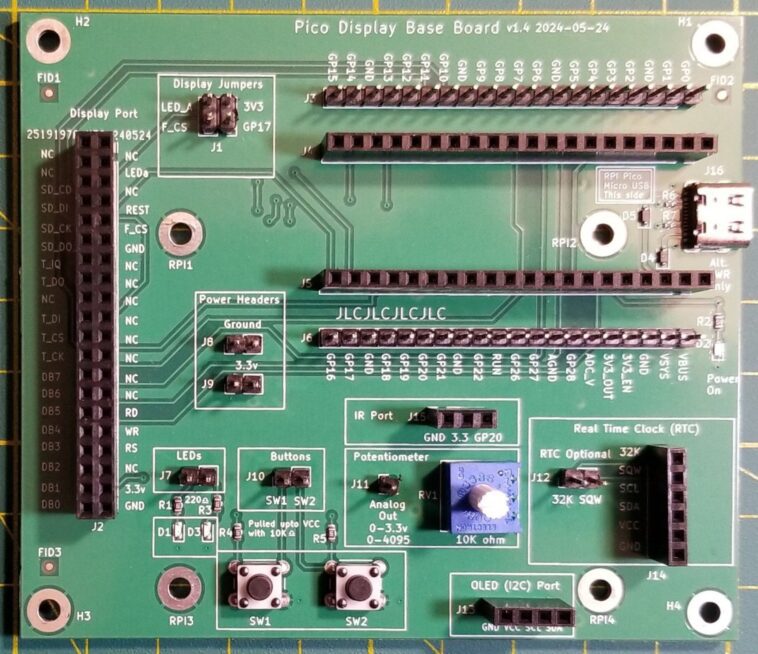

La carte de base d’affichage Pico comprend un connecteur à 40 broches (port d’affichage) qui se connecte au GPIO du Pico pour fournir une interface parallèle 8 bits pour l’écran et des broches SPI pour l’écran tactile et la carte SD intégrée.
Il prend en charge différentes tailles d’affichage de 4,3 pouces à 7 pouces. Les écrans jusqu’à cinq pouces peuvent être alimentés directement par le Pico. Un bloc de cavalier sur la carte peut être utilisé pour transmettre l’alimentation à l’écran LCD et câbler la puce flash optionnelle de l’écran au Pico. Un port USB-C sur la carte peut fournir une source d’alimentation alternative pour les écrans plus grands.
Il dispose également de connecteurs mâles fixés au Pico pour connecter des composants intégrés tels que le potentiomètre, les LED et les boutons utilisateur, ainsi que des périphériques externes, notamment un écran OLED, un module RTC DS3231 et un récepteur infrarouge (IR).
Il a été principalement créé pour créer des projets LCD basés sur Raspberry Pi Pico qui nécessitent un écran tactile et une carte SD intégrée. La disposition de la carte met l’accent sur un accès facile et simultané à l’écran et aux autres composants. Un câble plat à 40 broches peut être utilisé pour un produit plus compact et portable. Le Raspberry Pi Pico et le Pico W sont tous deux pris en charge par la carte de base Pico Display.
La carte peut être programmée à l’aide de Thonny IDE (MicroPython) ou d’Arduino IDE. Il est également compatible avec le micrologiciel PicoMite/WebMite qui sont des implémentations de l’interpréteur MMBasic configuré pour fonctionner sur le Pico. Les autres interprètes BASIC pour Pico incluent PiccoloBASIC et JustPicoBasic. La documentation, les programmes de démonstration et le micrologiciel sont hébergés dans le référentiel PicoDisplay GitHub.
Le Pico Display Base Board est disponible au prix de 14 $ sur Tindie, au même prix que le Car Base Board de la même société. Le microcontrôleur Pico, l’écran LCD et les autres composants externes ne sont pas inclus et doivent être achetés séparément.
