L’Orange Pi CM5 a été lancé comme alternative au Raspberry Pi CM4/CM5 en juillet dernier avec un SoC octa-core Rockchip RK3588 Cortex-A76/A55, jusqu’à 16 Go LPDDR4x, 256 Go de flash eMMC et trois connecteurs carte à carte maintenant partiellement compatibilité avec le Raspberry Pi Compute Module 4.

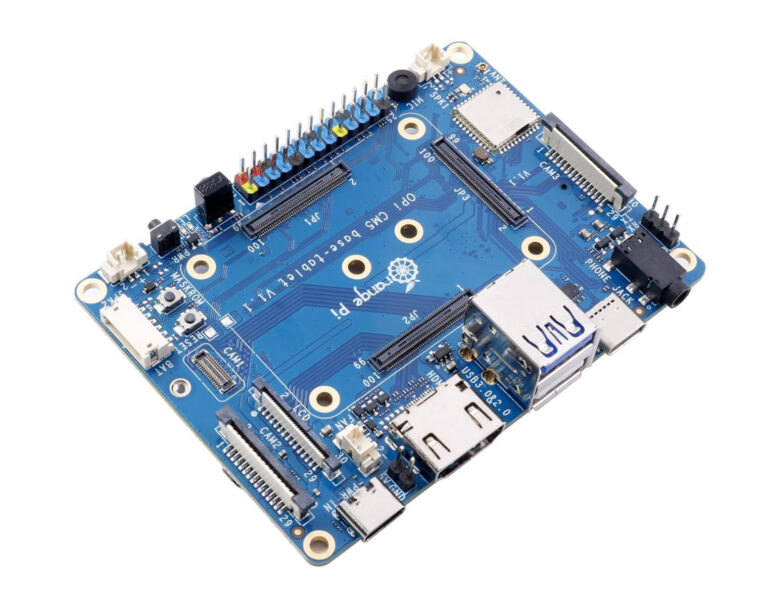

À l’époque, Orange Pi avait également présenté la carte de base Orange Pi CM5 avec HDMI 2.1, un port Ethernet Gigabit, deux ports 2,5 GbE, des ports USB 3.0/2.0, quatre connecteurs de caméra, etc. La société a maintenant lancé la carte de base Orange Pi CM5 « Tablette » sans ports Ethernet, utilisant à la place le WiFi 5 et le Bluetooth 5.0 pour la mise en réseau. Il conserve bon nombre des mêmes fonctionnalités mais ajoute un en-tête GPIO à 26 broches, une prise M.2 Key-M pour le stockage SSD, des interfaces d’affichage DP 1.4 et MIPI DSI et diverses interfaces audio. Cependant, il le fait avec « seulement » trois interfaces de caméra. Il est assez épais pour être utilisé dans une tablette typique, mais la société lui a probablement donné ce nom en raison de la connectivité sans fil, de la prise en charge de l’entrée de la batterie et des interfaces audio.

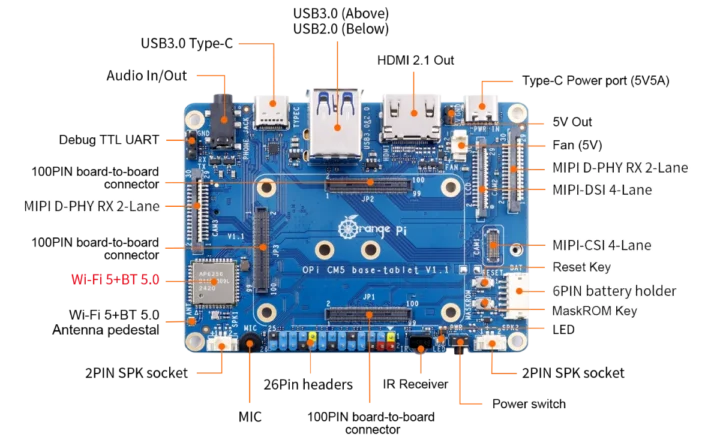

Spécifications de la carte de base de la tablette Orange Pi CM5 :

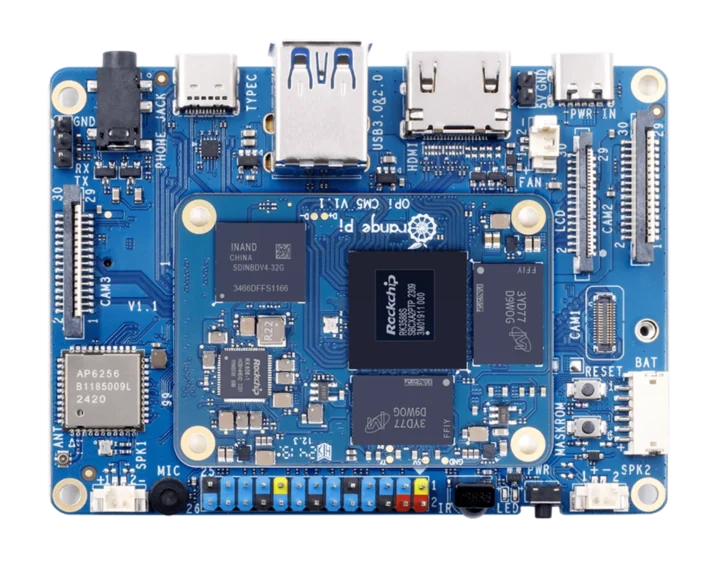

- Compatible avec le module Orange Pi CM5 avec jusqu’à 16 Go de RAM, 256 Go de flash eMMC
- Stockage
- Carte MicroSD
- Prise M.2 Key-M (PCIe 2.0 x1) pour SSD NVMe ou SATA 3.0
- Sortie vidéo
- HDMI 2.1 jusqu’à 8K à 60 Hz
- DP 1.4 à 4 voies via port USB-C
- Connecteur MIPI DSI à 4 voies
- Audio
- Entrée/sortie audio sur prise casque 3,5 mm
- HDMI 2.1 eARC
- micro intégré
- 2x connecteurs 2 broches pour haut-parleurs
- Caméra – 4 connecteurs MIPI à 2 voies sur la face inférieure de la carte
- Réseautage
3x ports Ethernet- WiFi 5 (SDIO 3.0) et Bluetooth 5.0/BLE (UART+PCM) via le module Ampack AP6256
- USB
- 1x port USB 3.0 (mode hôte ou périphérique pris en charge)
- 1x port USB2.0
- Expansion

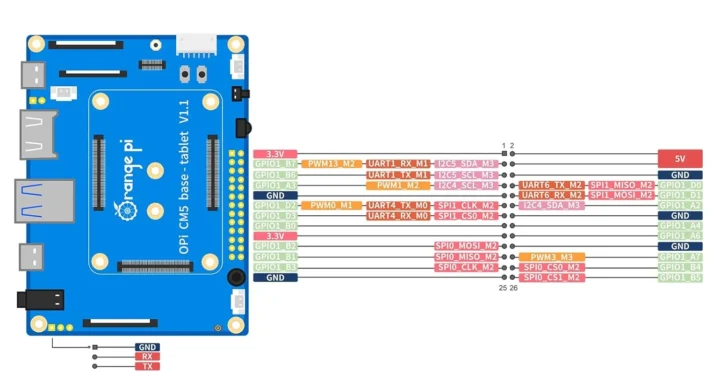

- En-tête GPIO 26 broches avec UART, PWM, I2C, SPI, CAN, GPIO et autres interfaces fonctionnelles. (5 V/3,3 V pris en charge)
- Prise FPC 6 broches pour capteurs
Prise FPC 12 broches pour UART, PWM, I2C, SPI, CAN, GPIO, etc.Embase ADC 4 broches avec 2 entrées ADC 12 bits jusqu’à 1,8 V
- Débogage – port série de débogage à 3 broches (UART)
- Divers
- Connecteur FPC 6 broches pour boutons
- Connecteur de ventilateur 5 V à 2 broches (pas de 1,25 mm)
- Touche marche/arrêt, touche MASKROM,
clé définie par l’utilisateurréinitialiser la clé - LED d’alimentation rouge, LED d’état verte
- Pads de test pour connecter une batterie RTC
Connecteur RTC à 2 broches (pas de 1,25 mm)Récepteur IR
- Alimentation
- 5 V/5 A via port USB Type-C
- Embase de sortie 5 V CC
- Connecteur à 6 broches au pas de 1,5 mm pour une seule batterie Li-ion ; courant de charge jusqu’à 3,78 A
- Dimensions – 90 x 66 mm
- Poids – 43 grammes (au lieu de 57,5 grammes)
Orange Pi indique que la carte de base de la tablette CM5 est conçue pour être intégrée dans des produits. Je ne suis pas sûr des tablettes, mais cela semble adapté aux terminaux IHM alimentés par batterie, aux applications d’affichage numérique, à la robotique, etc.
Sur le plan logiciel, il suivra simplement le module Orange Pi CM5, c’est-à-dire les images Orange Pi OS (Arch ou Android), OpenWrt, Ubuntu 22.04/24.04, Debian 11/12 et Android 13 disponibles sur la page de téléchargement du module avec Codes sources Linux et Android.
La carte de base pour tablette Orange Pi CM5 peut être achetée pour environ 30 $ sur Amazon US ou 20 $ plus frais d’expédition sur AliExpress (Remarque : si vous ne voyez pas de lien AliExpress, c’est à cause de votre bloqueur de publicités). Vous aurez également besoin d’un module Orange Pi CM5 dont le prix varie de 70 $ à 119 $ sur AliExpress selon la configuration, et se vend un peu plus cher sur Amazon. Il pourrait également être possible d’essayer avec un Raspberry Pi CM5, mais vous n’obtiendrez au mieux qu’un support partiel, car il n’est livré qu’avec deux connecteurs à 80 broches. Des détails supplémentaires peuvent être trouvés sur la page du produit.
