La carte d’affichage quadruple 2×2 utilise le module Raspberry Pi Pico W ou ESP32-S3-WROOM-1 pour piloter quatre écrans (financement participatif)

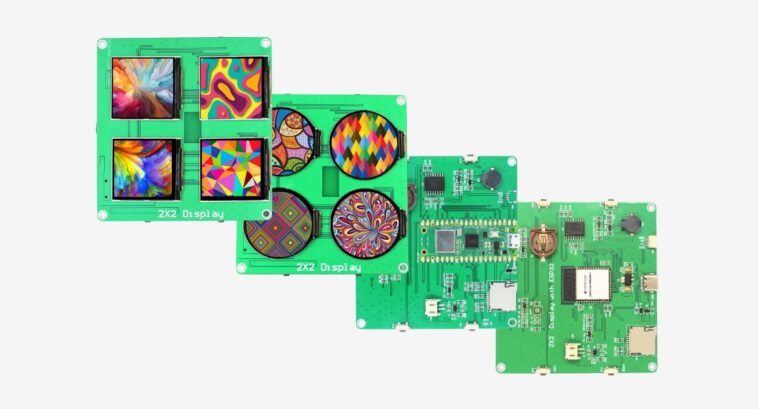

La carte d’affichage quadruple 2 × 2 de SB Components est une carte de développement MCU équipée soit d’une carte Raspberry Pi Pico W, soit d’un module ESP32-S3-WROOM-1 utilisé pour piloter quatre petits écrans couleur de formes carrées ou rondes.

La carte comprend spécifiquement soit quatre écrans TFT carrés de 1,54 pouces, soit quatre écrans ronds de 1,28 pouces, une carte microSD, un RTC avec support de pile bouton et un port USB-C pour l’alimentation et la programmation, ainsi que quelques boutons. On a peut-être l’impression qu’il sort du département mais pourquoi parce que nous pouvons, mais l’entreprise s’attend à ce qu’il soit utilisé pour la signalisation, les écrans interactifs, les projets artistiques, les appareils portables, les enregistreurs de données, l’éducation, etc.

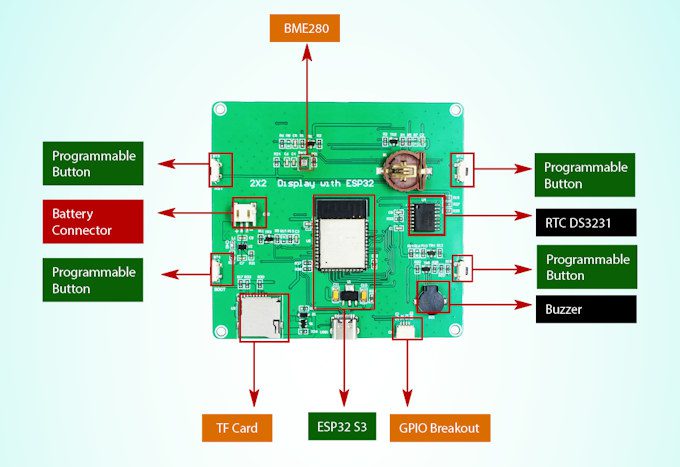

Spécifications du panneau d’affichage quadruple 2 × 2 :

• Commande principale (l’une ou l’autre)
  • Raspberry Pi Pico W
    • MCU – Microcontrôleur Cortex-M0+ double cœur Raspberry Pi RP2040 à 133 MHz avec 264 Ko de SRAM
    • Stockage – Flash QSPI de 2 Mo
    • Sans fil – WiFi 4 et Bluetooth LE 5.2
    • USB – 1x port Micro USB 1.1 utilisé pour l’alimentation et la programmation
  • ESP32-S3-WROOM-1
    • MCU – Tensilica LX7 double cœur ESP32-S3 jusqu’à 240 MHz avec 512 Ko de SRAM, jusqu’à 8 Mo de PSRAM
    • Stockage – à déterminer
    • Sans fil – WiFi 4 et Bluetooth LE 5
• Stockage – Carte MicroSD
• Configurations d’affichage (l’une ou l’autre)
  • 4 écrans ronds de 1,28 pouces, résolution 240 × 240, couleurs 65 000/262 000, pilote d’affichage GC9A01
  • 4 écrans TFT carrés de 1,54 pouces, résolution 240 × 240, couleurs 65 000/262 000, pilote d’affichage ST7789
• USB
  • Pico W – 1x port micro USB 1.1 sur la carte Raspberry Pi Pico
  • ESP32-C3 – 1x port USB-C 1.1 OTG sur la carte support
• Capteur – Capteur de température, de pression et d’humidité BME280
• Extension – connecteur GPIO 4 broches
• Divers
  • 4x bouton utilisateur
  • DS3231 RTC + support de pile bouton
  • Avertisseur sonore
• Source de courant
  • 5 V CC via port USB
  • Prise en charge de la batterie LiPo via connecteur et circuit de charge
• Dimensions – à déterminer

Il semble qu’il s’agisse d’une variante des écrans Dual Roundy et Dual Squary introduits en janvier dernier, mais ils ont augmenté la mise avec quatre écrans du même côté du tableau. Certains diront peut-être que vous pourriez simplement obtenir le même résultat avec un écran plus grand, même si je pense que la carte d’affichage quadruple 2 × 2 peut paraître plus soignée que l’alternative une fois logée dans un boîtier.

Comme d’habitude, SB Components ne fournira aucun échantillon de code ni aucun détail technique approfondi pendant que le financement participatif est en cours, et ils publient généralement la partie logicielle avant d’envoyer les récompenses, donc les échantillons MicroPython, CircuitPython et Arduino devraient être disponibles en temps voulu. En attendant, nous pouvons jeter un œil à certaines des démos dans la vidéo intégrée ci-dessous.

SB Components a lancé les cartes Quad Display 2×2 sur Kickstarter avec un objectif de 500 GBP (620 USD). Les récompenses commencent à 57 $ US pour les variantes ESP32-S3 de la carte Quad Display 2 × 2 et à 63 $ pour les modèles Raspberry Pi Pico. Les frais d’expédition ajoutent 7 GBP au Royaume-Uni et environ 19 $ dans le reste du monde. À titre de comparaison, une carte ESP32 avec un écran tactile de 3,5 pouces comme l’écran HMI Elecrow ESP32 de 3,5 pouces coûte environ 20 $ plus les frais d’expédition, sachant qu’il lui manque certaines des fonctionnalités de la carte SB Components. Les cartes Quad Display 2 × 2 devraient être expédiées en juin 2023 si tout se passe comme prévu…
