La carte d’affichage numérique et d’affichage intelligent Allwinner T527 offre des interfaces d’affichage HDMI, eDP, MIPI DSI et LVDS

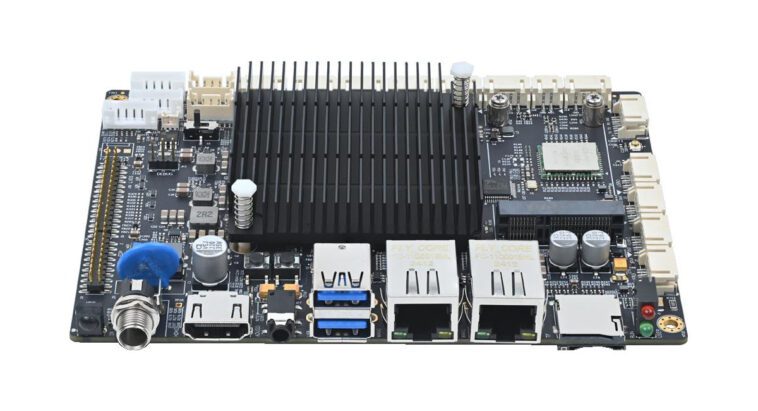

La carte MYD-LT527-SX de MYiR Tech est conçue pour les applications d’affichage numérique et d’affichage intelligent basées sur le système sur module MYC-LT527 Allwinner T527 de la société et offrant une gamme d’interfaces d’affichage, à savoir HDMI, eDP, MIPI DSI et LVDS double canal.

La carte d’affichage numérique s’appuie sur la carte de développement MYD-LT527 de MYiR Tech avec une conception plus grande comprenant de nombreux ports identiques (double GbE, USB 3.0, prise audio, sortie HDMI) et de nombreux connecteurs pour l’extension, notamment des interfaces USB 2.0 supplémentaires, un haut-parleur et un microphone, RS232, RS485, CAN Bus, etc.

Spécifications du MYD-LT527-SX de MYiR Tech :

• SoM – Système sur module MYC-LT527 avec
  • SoC – Allwinner T527
    • CPU
      • Processeur Arm Cortex-A55 octa-core avec quatre cœurs à 1,80 GHz et quatre cœurs à 1,42 GHz
      • Noyau RISC-V E906 jusqu’à 200 MHz
    • DSP – DSP audio HIFI4 600 MHz
    • Processeur graphique – Processeur graphique Arm Mali-G57 MC1
  • Mémoire système – 2 Go LPDDR4
  • Stockage – Flash eMMC 16 Go, EEPROM 32 Kbit
  • Boîtier LGA à 381 pads
• Stockage – Emplacement pour carte MicroSD
• Interfaces d’affichage
  • Port HDMI
  • Interface LVDS à double canal
  • Interface eDP
  • Interface MIPI DSI

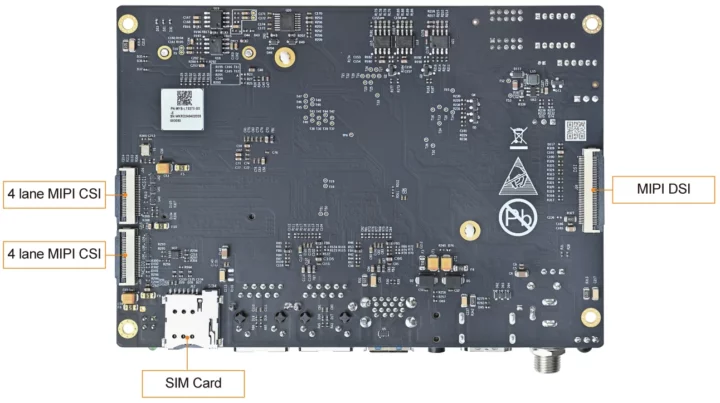

• Entrée vidéo – 2 connecteurs MIPI CSI à 4 voies compatibles avec le module de caméra MY-CAM003M de MYIR
• l’audio
  • Prise casque 3,5 mm
  • Connecteur de haut-parleur
  • Connecteur de microphone
• La mise en réseau
  • 2 prises RJ45 Gigabit Ethernet
  • Module WiFi 5 et Bluetooth 5.2 avec connecteurs d’antenne u.FL
  • Connectivité cellulaire 4G LTE/5G en option via une prise mini PCIe (USB) et un emplacement pour carte SIM
• USB
  • 1 port hôte USB 3.0 Type-A
  • 1 port hôte USB 2.0 de type A
  • Interface hôte 4x USB 2.0 via des connecteurs à 4 broches
• Ports série
  • En-tête RS485
  • 2x embases RS232
  • 2x en-têtes TTL
  • 2x connecteurs CAN Bus
• Extension – 2 connecteurs GPIO à 10 broches et pas de 2 mm
• Divers
  • LED rouges (alimentation) et vertes (utilisateur)
  • 2x boutons (Reset et User)
  • Batterie RTC
  • Prise de réception IR
• Alimentation – 12 V/2 A via prise d’alimentation CC
• Dimensions – 140 x 100 mm (conception à 6 couches)
• Plage de température – -20 à +70°C

La dernière fois, MYiR Tech avait déclaré que l’image Android 13 était prête pour le MYC-LT527 avec une image Linux 5.15 basée sur Yocto avec Qt prévue pour avril 2024, et des images Ubuntu/Debian attendues pour mai 2024, mais la société ne mentionne désormais que le système d’exploitation Android 13 avec Linux 5.15 pour la carte MYD-LT527-SX.

Outre l’affichage numérique et les écrans intelligents, la carte MYD-LT527-SX pourrait trouver sa place dans les robots, les systèmes énergétiques et électriques, les appareils médicaux, diverses applications IHM, les passerelles Edge AI et les terminaux de véhicules.

Bien que MYiR Tech ne mette jamais à disposition du public les ressources logicielles et la documentation associée, l’entreprise fournit toujours des informations sur les prix de ses cartes, et la MYD-LT527-SX ne fait pas exception, l’entreprise demandant 95 $ pour un échantillon de la carte avec une prise d’alimentation et un guide de démarrage rapide. Le module de caméra MIPI en option ajoute 25 $ et un adaptateur secteur 12 V/2 A coûte 5 $. Vous trouverez plus de détails et des liens d’achat sur la page du produit et dans le communiqué de presse.
