La carte d’acquisition vidéo HDMI vers USB 3.2 à 10 $ est basée sur la puce MS2130

Nous venons d’écrire sur une carte de caméra Allwinner V851S matérielle open-source de YuzukiHD, mais il a créé une autre carte intéressante avec la carte d’acquisition vidéo YuzukiLOHCC PRO HDMI vers USB 3.2 basée sur la puce MacroSilicon MS2130 HDMI vers USB, ainsi que Séparateur actif un à deux MS9332 et microcontrôleur MS8003/MS8005.

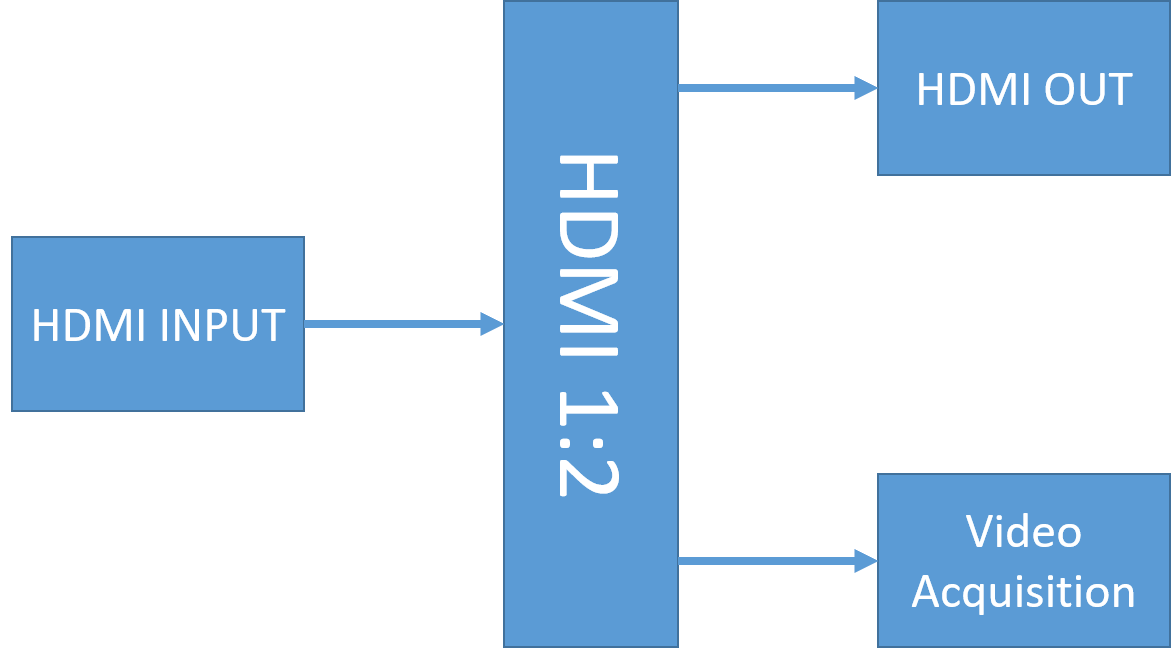

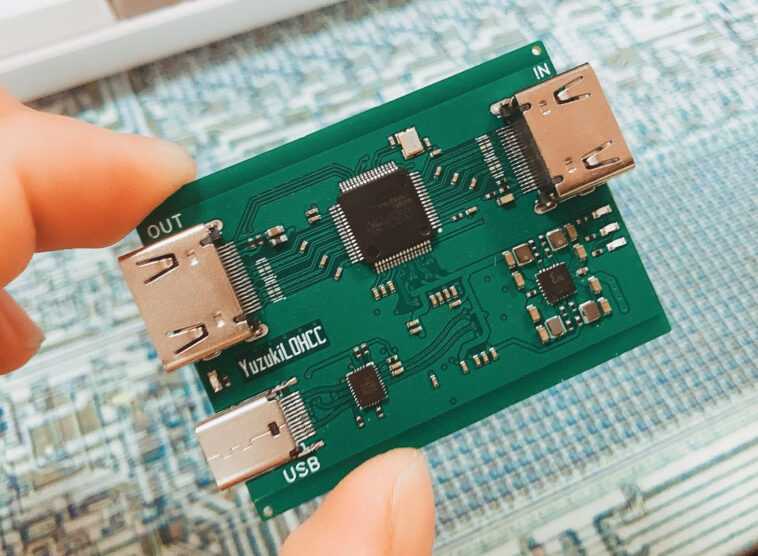

YuzukiLOHCC PRO signifie Yuzuki Loop Out HDMI Capture Card PRO, et il y a deux ports HDMI, un pour l’entrée et un pour la sortie, ainsi qu’un port USB Type-C pour se connecter à l’hôte et capturer l’entrée vidéo.

Caractéristiques et spécifications clés de YuzukiLOHCC PRO :

• Puce principale – MacroSilicon/UltraSemi MS2130 Puce d’acquisition vidéo et audio haute définition USB 3.2 Gen 1
• Microcontrôleur – MacroSilicon MS8005/MS8003 Microcontrôleur 8051 cœurs
• Séparateur – Séparateur actif un à deux MacroSilicon MS9332
• Entrée vidéo – HDMI jusqu’à 4Kp30 ou 1080p60
• Sortie vidéo – Sortie en boucle HDMI 2.0 YCbCr420 4Kp60, couleur profonde 10/12/16 bits, égalisation d’entrée adaptative, touches HDCP préprogrammées, RAM EDID intégrée
• Interface hôte – Interface USB Type-C USB3.2 Gen 1 compatible avec UVC 1.0
• Capture
  • Sortie vidéo USB YUV422 et MJPEG jusqu’à 1080p60
  • Capture audio prise en charge

Étant donné que la carte est conforme aux normes UVC, elle peut fonctionner avec la plupart des systèmes d’exploitation, notamment Windows XP/7/8/10, Android 5.0 et versions ultérieures, macOS et Linux. La capture peut être effectuée avec OBS Studio, FFmpeg et d’autres programmes.

La carte a été conçue avec EasyEDA, et vous trouverez les fichiers de conception matérielle, le micrologiciel MS8003/MS8005 (binaire uniquement) et une documentation supplémentaire, notamment la liste des résolutions et des taux de rafraîchissement pris en charge pour la capture USB sur GitHub. Il y a des informations supplémentaires sur le site Web OSHWHub, mais en chinois uniquement. Une courte vidéo de démonstration du tableau en action est disponible sur Twitter.

YuzukiLOHCC Pro avec Splatoon3, boucle, capture et streaming pic.twitter.com/RD7mNjNIQx

— 柚木鉉 (@GLGH_) 5 octobre 2022

La planche n’est pas à vendre, vous devrez donc la construire vous-même. La partie délicate pourrait être d’obtenir la puce MS2130, car elle semble plutôt nouvelle et difficile à trouver en fonction des commentaires. sur Twitter. Si vous n’avez pas envie de fabriquer votre propre carte et que vous préférez acheter quelque chose à utiliser, il devrait y avoir de l’espoir car nous avons déjà vu des dongles de capture vidéo HDMI vers USB 2.0 bon marché basés sur la puce MacroSilicon MS2109 de la génération précédente, et c’est probablement juste une question de temps avant que des appareils similaires basés sur MS2130 n’arrivent sur le marché. Il se peut qu’il n’y ait pas de port de sortie HDMI en boucle.

Merci à TLS pour le conseil.
