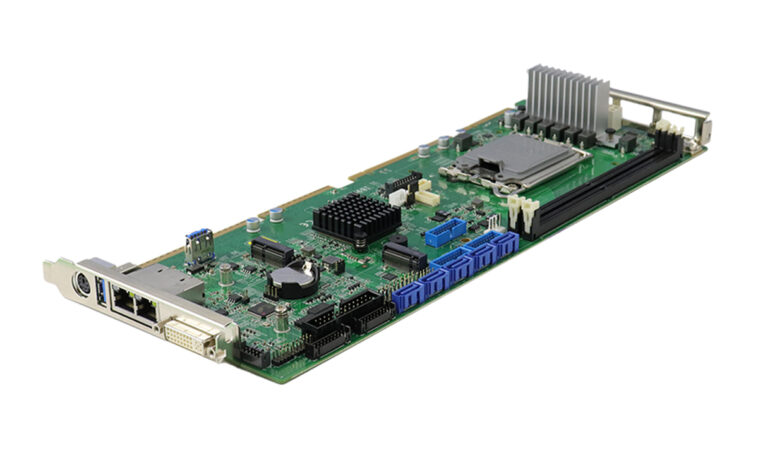

La carte CPU PICMG 1.3 pleine taille iBASE IB996, construite sur le chipset Intel Q670E, prend en charge les processeurs de bureau Intel Core de 12e à 14e génération. Il est conçu pour les applications industrielles et embarquées avec un double LAN 2,5 GbE, une prise en charge DDR5 et de nombreuses options d’E/S, notamment des interfaces PCI et PCIe x16.
Nous n’avons jamais abordé ce type de carte sur Raspberryme Software auparavant, quelques explications de base sont donc nécessaires. PICMG 1.3, ou SHB Express, est une norme industrielle pour les cartes hôtes système (SHB) prenant en charge les interfaces PCIe, PCI et PCI-X, ratifiée pour la première fois en 2005 (PCIMG 1.0). Il utilise un fond de panier pour séparer l’unité de traitement des E/S, permettant une conception modulaire et une intégration facile. Couramment utilisé dans l’automatisation industrielle, les systèmes médicaux et l’informatique embarquée, il garantit la compatibilité et l’évolutivité des applications hautes performances.

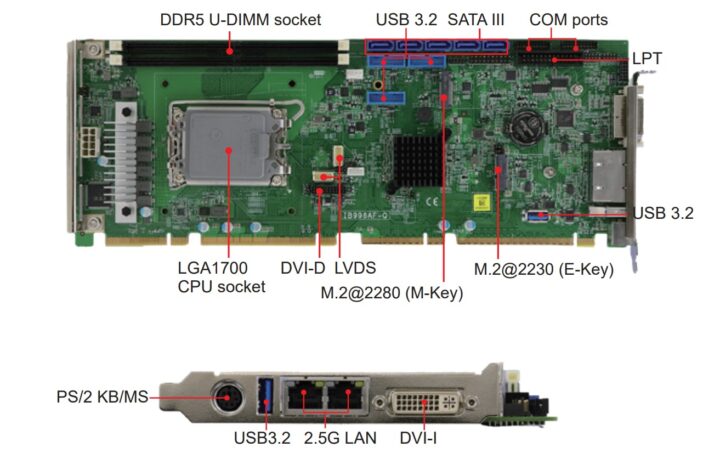

Spécifications de la carte CPU iBASE IB996 :
- SoC pris en charge – Processeurs de bureau Intel Core i9/i7/i5/i3 de 14e, 13e et 12e génération (socket LGA1700) basés sur la plate-forme Raptor Lake-S Refresh et avec des graphiques Intel Xe
- Jeu de puces – Intel Q670E PCH
- Mémoire – 2 emplacements U-DIMM DDR5-5 600 MHz prenant en charge jusqu’à 64 Go, non ECC
- Stockage
- 5x SATAIII
- 1x prise M.2 2280 M-Key pour prise en charge NVMe
- Sortie vidéo – Prend en charge DVI-I, DVI-D, LVDS double canal 24 bits
- Audio – Audio HD intégré Intel PCH avec codec Realtek ALC888S
- Réseautage
- Port RJ45 2,5 GbE via le contrôleur Intel i226LM
- Port RJ45 2,5 GbE via contrôleur Intel i226V
- Prise M.2 E-key 2230 prenant en charge CNVi (WiFi)
- USB
- 1x USB 2.0 via clé électronique M.2
- 6x USB 3.2 à bord
- 1x USB 3.2 sur périphérie IO
- 1x USB 3.2 Type-A intégré (type vertical)
- Port série
- Entrée/sortie utilisateur
- 1x clavier/souris PS/2
- 1x port d’imprimante
- Sécurité – Prise en charge dTPM 2.0
- Expansion
- 4x PCI
- 4x PCIe (x1) ou 1x PCIe (x4)
- 1x PCIe (x16) depuis le fond de panier
- E/S numériques (4 entrées/4 sorties)
- Divers
- Gestion à distance – Technologie Intel Active Management (iAMT 16.1)
- BIOS AMI
- Minuterie de surveillance à 256 niveaux
- Moniteur matériel
- Alimentation – À déterminer via l’interface PCIe
- Dimension – 338 x 126 mm selon la norme PCIMG 1.3
- Plage de température
- Fonctionnement : 0°C à 60°C
- Stockage : -20°C à 80°C
- Humidité – Jusqu’à 90 % (sans condensation à 60°C)
La société n’a spécifié aucun système d’exploitation pour la carte CPU iBASE IB996, mais la société a publié un fichier de pilotes compressé de 2,4 Go avec les pilotes Windows XP vers Windows 11. Aucune information sur les prix n’a été fournie, mais plus de détails sont disponibles sur la page produit.
