La carte caméra LuckFox Pico Rockchip RV1103 Cortex-A7/RISC-V est livrée avec un port Ethernet en option

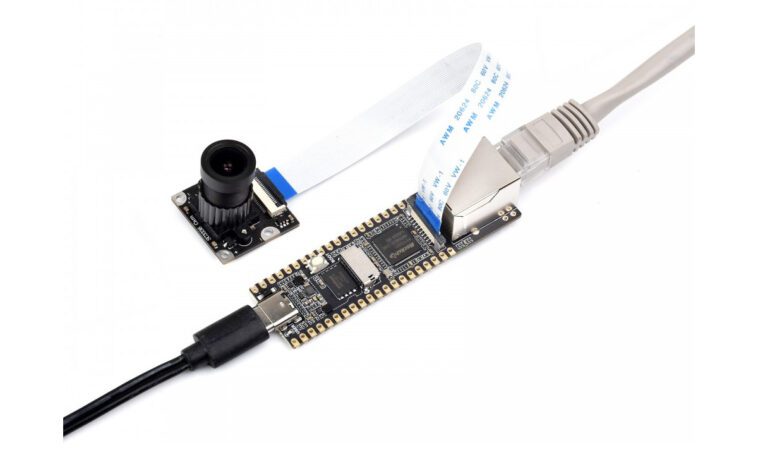

LuckFox Pico est une petite carte de caméra Linux basée sur le SoC de caméra Rockchip RV1103 Cortex-A7 et RISC-V AI et proposée avec un port Ethernet dans une version plus longue du PCB appelée LuckFox Pico Plus.

Les deux modèles sont livrés avec 64 Mo de RAM (apparemment intégré au RV1103), un emplacement pour carte microSD pour le stockage, un connecteur de caméra MIPI CSI, un port USB Type-C pour l’alimentation et quelques trous traversants pour l’extension via GPIO, I2C, UART et bientôt.

Spécifications de LuckFox Pico et Pico Plus :

• SoC – Rockchip RV1103 avec processeur Arm Cortex-A7 à 1,2 GHz, cœur RISC-V, 64 Mo DDR2, 0,8 TOPS NPU, 4 Mo à 30 ips USP
• Stockage
  • Emplacement pour carte MicroSD
  • LuckFox Plus uniquement – ​​Flash SPI 1 Gbit (128 Mo) (W25N01GV)
• Caméra – connecteur MIPI CSI 2 voies
• Mise en réseau (LuckFox Pico Plus uniquement) – port Ethernet RJ45 10/100 M
• USB – Port hôte/périphérique USB 2.0 Type-C
• Extension – 2 connecteurs à 20 broches avec jusqu’à 24 GPIO, 18 x PWM, 4 x UART, 1 x SPI, 2 x I2C, 2 x ADC, 5 V, 3,3 V et GND.
• Divers – LED utilisateur, bouton de démarrage, tampons de test pour USB, BOOT, microphone et Ethernet (sur LuckFox Pico uniquement pour ce dernier).
• Alimentation – 5 V via le port USB-C
• Dimensions
  • LuckFox Pico – 51 x 21 mm
  • LuckFox Pico Plus – 72 x 21 mm

Les cartes Rockchip RV1103 exécutent une version légère de Linux avec Busybox qui démarre à partir d’une carte microSD sur la carte Pico et à partir du flash SPI sur la carte Pico Plus. LuckFox fournit des instructions pour commencer, des liens vers les images, des schémas PDF ainsi que des informations supplémentaires dans le wiki. Une image VirtualBox avec la chaîne d’outils Linux et un exemple de code est fournie pour les utilisateurs Windows, mais vous pouvez également accéder au SDK sur GitHub.

Une carte de débogage USB vers UART et un câble USB Type-A vers Type-C sont également nécessaires pour commencer, et si vous souhaitez utiliser le connecteur MIPI CSI, la société propose un module de caméra 3MP basé sur le SmartSens SC3336 CMOS. capteur de caméra.

LuckFox envisage que la carte trouve sa place dans les appareils Smart Home, l’automatisation industrielle, les robots et les drones, les appareils de surveillance intelligents, les solutions de transport intelligentes et certains appareils médicaux.

Les cartes de caméra LuckFox Pico et LuckFox Pico Plus Linux peuvent être achetées sur Aliexpress pour 10,79 $ à 16,19 $ plus frais d’expédition, le prix dépendant du modèle sélectionné et de la nécessité ou non d’en-têtes soudés. L’appareil photo peut être trouvé sur une page séparée sur Aliexpress pour environ 15 $. Vous trouverez également les tableaux sur la propre boutique de LuckFox et sur Waveshare.
