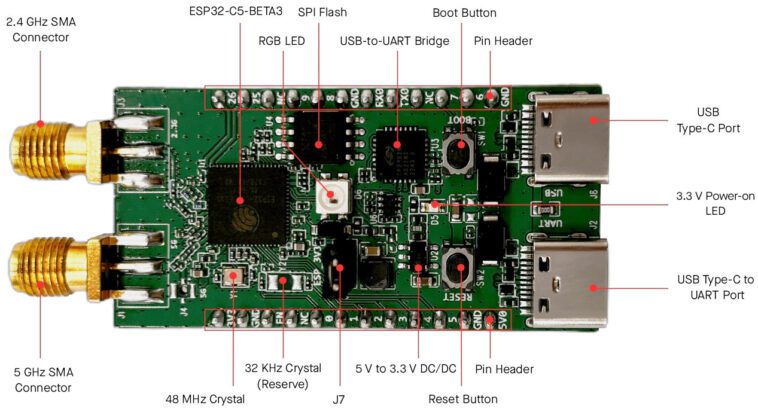

La carte bêta ESP32-C5 comprend des connecteurs d’antenne SMA 2,4 GHz et 5 GHz, deux ports USB-C

Le microcontrôleur Espressif ESP32-C5 a été annoncé en juin 2022 comme la première puce IoT WiFi 6 double bande de la société. Depuis, c’est calme, mais les choses sont sur le point de changer puisque la documentation de la carte bêta ESP32-C5 a été publiée très récemment.

L’ESP32-C5 a été initialement annoncé comme un SoC WiFI 6 et Bluetooth 5.0 LE double bande, mais le manuel d’utilisation de la carte bêta indique qu’il prend également en charge Zigbee 3.0 et Thread 1.3, il y a donc un 802.15.4 dans le microcontrôleur sans fil. La carte ESP32-C5 elle-même comprend deux connecteurs SMA pour antennes ou équipements de test 2,4 GHz et 5 GHz, deux ports USB-C, deux connecteurs GPIO à 12 broches, des boutons de démarrage et de réinitialisation, une LED RVB et un connecteur à 2 broches pour le courant. des mesures.

Spécifications de la carte bêta ESP32-C5 :

• SoC-ESP32-C5-BETA3
  • CPU – Processeur RISC-V monocœur 32 bits jusqu’à 240 MHz
  • Mémoire – 400 Ko de SRAM sur puce
  • Stockage – 384 Ko de ROM sur puce, prise en charge du flash externe
  • Connectivité
    • WiFi 6 802.11ax double bande dans les bandes 2,4 GHz et 5 GHz, avec prise en charge de la norme WiFi 4 802.11b/g/n pour une compatibilité ascendante
      • Bande passante de 20 MHz pour le mode 802.11ax
      • Bande passante 20/40 MHz pour le mode 802.11b/g/n
      • Mécanisme OFDMA (Orthogonal Frequency Division Multiple Access) pour les liaisons montantes et descendantes
      • Capacité MU-MIMO pour la liaison descendante
      • La prise en charge du Target Wake Time (TWT) permet aux appareils de dormir pendant une période prolongée (important pour la durée de vie de la batterie)
    • Bluetooth 5.0 basse consommation (LE)
    • Radio 802.15.4 pour Zigbee 3.0 et Thread 1.3
• Stockage – Flash SPI de 4 Mo
• Antennes
  • Connecteur SMA 2,4 GHz pour antenne tige 50 Ohm ou test via câble RF
  • Connecteur SMA 5 GHz pour antenne tige 50 Ohm ou test via câble RF
• USB
  • Port USB Type-C – Port USB série/JTAG avec USB 2.0 pleine vitesse jusqu’à 12 Mbps (le mode de transfert haut débit 480 Mbps n’est pas pris en charge). Utilisé pour alimenter la carte, flasher des applications sur la puce, communiquer avec la puce à l’aide de protocoles USB, ainsi que pour le débogage JTAG.
  • Port USB Type-C vers UART – Utilisé pour alimenter la carte, flasher les applications sur la puce, ainsi que la communication avec la puce ESP32-C5-BETA3 via le pont USB vers UART intégré (jusqu’à 3 Mbps).
• Extension – En-têtes GPIO 12 broches J5 et J6 ; compatible avec la planche à pain
• Divers
  • LED d’alimentation
  • LED RVB pilotée par GPIO6
  • Boutons de démarrage et de réinitialisation
  • Cavalier J7 pour mesure de courant
  • Cristaux 32,768 KHz (RTC) et 48 MHz (Remarque : le cristal 32 KHz n’est pas monté par défaut et les broches XTAL_32K_P et XTAL_32K_N sont utilisées comme GPIO0 et GPIO1).
• Source de courant
  • 5 V via les ports USB-C ou les broches 5 V et GND
  • 3,3 V via les broches 3V3 et GND
  • Régulateur à découpage 5 V à 3,3 V DC/DC
• Dimensions – à déterminer

Vous trouverez plus de détails sur le matériel dans le guide de l’utilisateur (PDF). Rien n’est écrit sur le support logiciel, sauf qu’il sera pris en charge par le framework ESP-IDF, et je peux voir que du code ESP32-C5 a été ajouté au dépôt GitHub et à l’utilitaire esptool au cours des dernières semaines ou mois. Espressif Systems n’a encore rien annoncé et la boutique Aliexpress n’a pas de module ou de carte ESP32-C5, mais c’est probablement une question de quelques semaines ou mois avant que les échantillons bêta ne soient disponibles, et je m’attendrais à ce que des cartes tierces soient lancées. au cours du deuxième semestre 2024.
