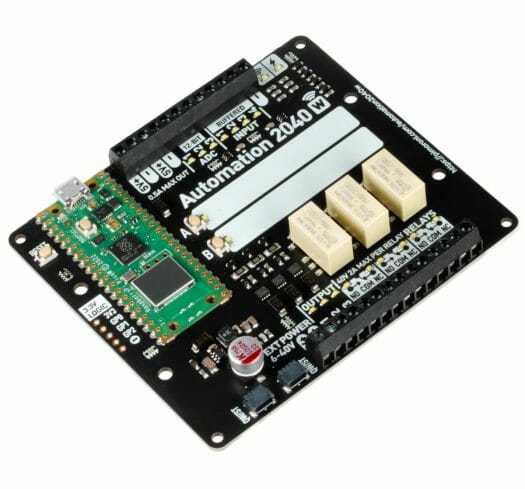

La carte Automation 2040 W prend en charge les E/S de 6 V à 40 V, livrée avec le Raspberry Pi Pico W

Pimoroni Automation 2040 W est un contrôleur industriel/d’automatisation basé sur la carte Raspberry Pi Pico W qui prend en charge les E/S de 6 V à 40 V et offre une connectivité WiFi 4 de 2,4 GHz.

La carte offre de nombreuses interfaces, notamment les entrées ADC, quatre entrées numériques, trois sorties numériques et trois relais dont les signaux sont tous disponibles via des bornes à vis, ainsi que deux connecteurs Qwiic/STEMMA QT pour une extension supplémentaire.

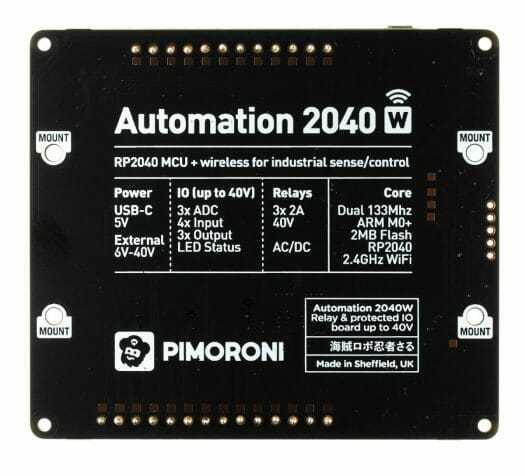

Spécifications de l’automatisation 2040 W :

• Contrôleur – Raspberry Pi Pico W avec microcontrôleur Raspberry Pi RP2040 double cœur Cortex-M0+ à 133 MHz avec 264 Ko de SRAM, 2 Mo de mémoire flash, module WiFi 4 802.11b/g/n
• E/S
  • 3x entrées ADC 12 bits jusqu’à 40V
  • 4x entrées numériques jusqu’à 40V
  • 3x sorties numériques PNP à V+ (tension d’alimentation) avec
    • Courant continu 4A maximum
    • Courant max 2A à 500Hz PWM
  • 3x relais (bornes NC et NO) prenant en charge 2A jusqu’à 24V, 1A jusqu’à 40V
  • Bornes à vis 3,5 mm pour les entrées et les sorties ci-dessus
  • 2x connecteurs Qw/ST pour l’extension
  • Embase non peuplée à 5 broches avec 3x GPIO, 3,3 V, GND
• Divers – 2x boutons tactiles avec indicateurs LED, bouton de réinitialisation, WiFi et LED d’alimentation
• Source de courant
  • 5V via le port micro USB du Raspberry Pi Pico W
  • 6V à 40V via borne à vis 2 broches
• Dimensions – à déterminer ; 4x trous de montage M2.5 adaptés au montage sur rail DIN avec des clips appropriés

La carte est livrée entièrement assemblée et est compatible avec les systèmes 12V, 24V et 36V. La carte Automation 2040 W peut être programmée avec C/C++ ou MicroPython, mais ce dernier peut être préféré car Pimoroni a écrit un guide de démarrage montrant comment connecter la carte et la programmer avec MicroPython.

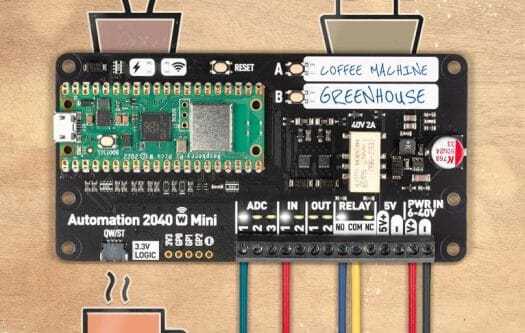

La société vend la carte pour 55,57 $ sur sa boutique en ligne, mais si vous n’avez pas tout à fait besoin d’autant d’E/S, il existe également une version plus petite – l’Automation 2040 W Mini – qui coûte 37,05 $.

Via le MagPi
