Arduino Nano 33 BLE Rev2 est une mise à jour de la carte Arduino Nano 33 BLE lancée en 2019 qui comprend deux capteurs IMU au lieu d’un avec l’accéléromètre et le gyroscope à 6 axes BMI270 et le magnétomètre à 3 axes BMM150 et comporte également quelques modifications. après retour des utilisateurs.

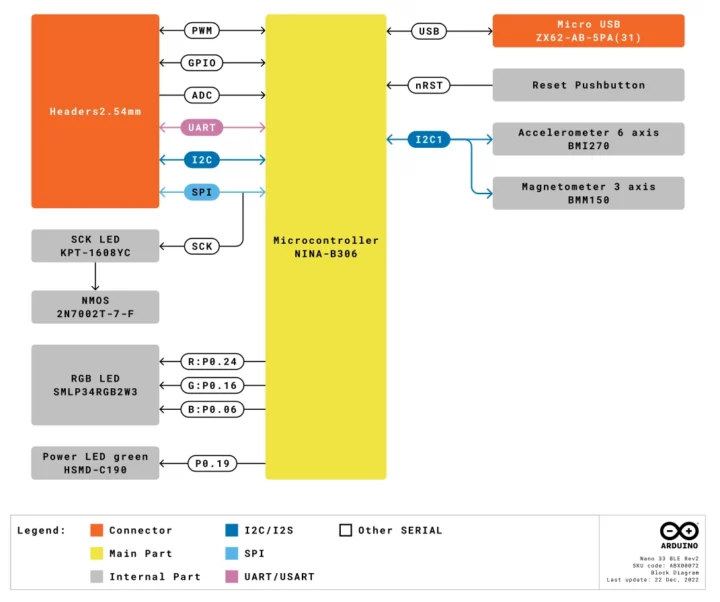

La nouvelle carte est toujours alimentée par un module Bluetooth LE nRF52840 (u-Blox NINA B306) et reste compatible Arduino Nano avec deux rangées d’en-têtes à 15 broches, mais remplace l’IMU 9 axes par les puces BMI270 et BMM150, ajoute de nouveaux pads et des points de test pour USB, SWDIO et SWCLK, un nouveau cavalier à souder VUSB et apporte des modifications aux circuits d’alimentation.
Spécifications de l’Arduino Nano 33 BLE Rev2 :
- Module sans fil – Module U-blox NINA B306
- SoC – Nordique Semi nRF52840
- MCU Core – Microcontrôleur Arm Cortex-M4F à 64 MHz
- Mémoire et stockage – 1 Mo Flash, 256 Ko de RAM
- Bluetooth 5.0 LE
- Débit de liaison jusqu’à 2 Mbps, prise en charge longue portée
- +8 dBm de puissance d’émission
- -Sensibilité de 95 dBm
- Consommation d’énergie (@ 3,3 V ?)
- 4,8 mA en émission (0 dBm)
- 4,6 mA en RX (1 Mbit/s)
- Radio 802.15.4 – Discussion, prise en charge Zigbee
- SoC – Nordique Semi nRF52840
- Expansion
- 2x connecteurs d’extension 15 broches avec GPIO, SPI, I2C, USART, PWM, ADC, DAC, réinitialisation et signaux d’alimentation (+3,3 V, GND, Vin, AREF, …)
- La carte ne prend en charge que 3,3 VI/O et n’est PAS tolérante à 5 V.
- Capteurs
- Accéléromètre et gyroscope 6 axes BMI270
- Magnétomètre BMM150 à 3 axes avec une résolution de 0,3μT
- Débogage
- Via port micro USB et plots de soudure à 6 broches (SWD)
- Nouveaux pads et points de test pour USB, SWDIO et SWCLK
- Divers
- Bouton-poussoir de réinitialisation
- LED d’alimentation verte, LED SPI SCK, LED RVB utilisateur
- Source de courant
- 5 V via le port micro USB ou la broche VUSB (avec cavalier à souder) sur l’en-tête
- 5V à 18V via la broche Vin
- Convertisseur abaisseur DC-DC MP2322 – Régule la tension d’entrée jusqu’à 21 V avec un minimum d’efficacité de 65 % à une charge minimale ; plus de 85 % d’efficacité à 12 V
- Dimensions – 45 x 18 mm (compatible avec Arduino Nano)
- Poids – 5 grammes
L’Arduino Nano 33 BLE Rev2 reste compatible avec la première génération de la carte et vous pouvez la programmer avec Arduino ou MicroPython. Assurez-vous simplement de mettre à jour le support de la carte et les bibliothèques vers la dernière version. Des détails techniques supplémentaires, des instructions pour démarrer et des didacticiels sont disponibles sur le site Web de documentation.
Au début, j’étais un peu confus, car ce n’est pas la première carte « Nano 33 Rev2 » que nous avons abordée, et l’année dernière, l’Arduino Nano 33 BLE Sense Rev2 a été introduit avec les mêmes puces BMI270 et BMM150 que celles trouvées dans la carte. couvert aujourd’hui, ainsi que des capteurs supplémentaires, à savoir le microphone MP34DT06JTR, le capteur de geste, de lumière, de proximité APDS9960, le capteur de pression barométrique LPS22HB et le capteur de température et d’humidité Renesas HS3003.
Le nouvel Arduino Nano 33 BLE Rev2 peut être acheté pour 24,17 $ / 22,80 euros sans en-têtes ou 26,92 $ / 25,40 euros avec en-têtes sur la boutique Arduino. Quelques détails supplémentaires peuvent également être trouvés dans l’annonce.
