Alex Eames (de RasPi.TV) m’a donné une de ses nouvelles planches à regarder. Il s’appelle l’analogue RasPiO. Il vous donne la possibilité d’ajouter des entrées analogiques à votre Raspberry Pi. Il s’agit essentiellement d’une carte de prototypage de plug-in GPIO avec une puce de conversion analogique-numérique MCP3008 intégrée.
Il présente les caractéristiques suivantes:
- Toutes les broches GPIO utiles divisées en au moins un groupe de broches.
- L’ensemble du GPIO est divisé en une double rangée afin que vous puissiez ajouter un en-tête de boîte et un câble ruban si vous souhaitez ajouter une autre carte GPIO (probablement via un câble ruban).
- Une LED pour que vous puissiez dire qu’elle est allumée et qu’elle fonctionne correctement.
- La puce MCP3008, qui donne 8 canaux d’entrée analogiques.
- Les 8 canaux ont éclaté deux fois.
- Une grande zone de prototypage avec des rails pour 3v3, sol et 5v.
- Quelques mini-rails supplémentaires pour l’alimentation et la masse.
Voici le tableau nu:

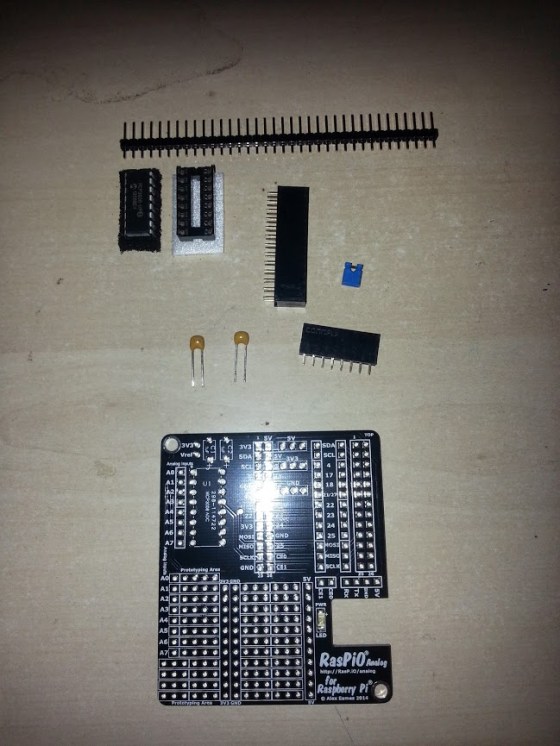

Et voici une photo du contenu complet du kit:
C’est un travail de soudure très simple – ce serait assez facile pour un débutant à faire car les composants sont bien espacés. Comme toujours, le bit le plus difficile est l’en-tête à 26 voies pour les broches GPIO.

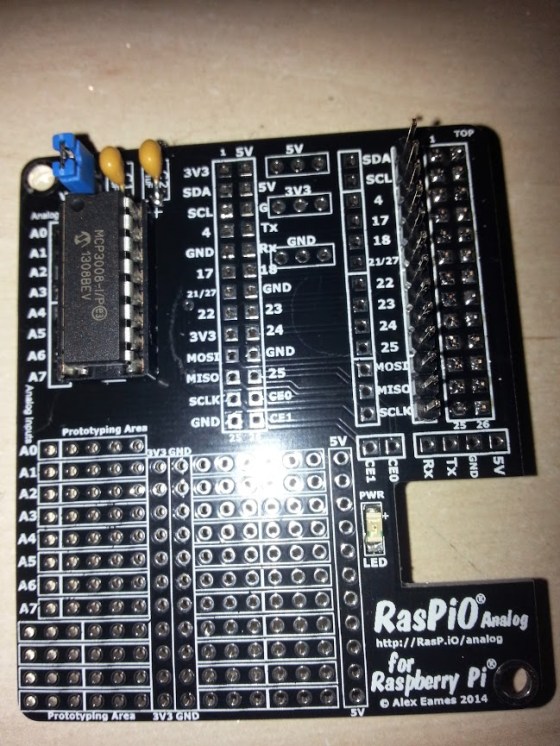

Et voici une image de tout ce qui est soudé ensemble:
Après l’avoir assemblé, je me suis dit: que puis-je en faire? J’ai besoin de capteurs analogiques. Eh bien, heureusement, j’avais une charge de résistances dépendant de la lumière pour que je puisse les utiliser.
Alors, j’ai cherché comment le faire et j’ai trouvé cette page sur Raspberry Pi Spy qui montre comment brancher un LDR. J’ai également utilisé le code de cette page pour s’interfacer avec la puce MCP3008 pour obtenir des lectures. J’ai tout de suite eu des lectures et, en plaçant ma main sur le LDR, les lectures ont augmenté ou diminué en conséquence. Cela a fonctionné parfaitement.
Voici une photo de la carte avec le LDR et la résistance soudés.
Alors, que pouvez-vous faire avec ça? Eh bien, vous pouvez souder différents en-têtes afin de pouvoir brancher divers capteurs analogiques. Vous pouvez souder le capteur (comme je l’ai fait ci-dessus) directement sur la carte. Et éventuellement? Vous avez une carte avec de nombreux capteurs différents – peut-être une version plus petite du Picorder.
Ma seule critique (très mineure) est que les rails 3v3 et au sol pourraient être prolongés d’un trou chacun, mais en regardant la carte, il pourrait être difficile de le faire avec le routage du chemin.
Si vous avez toujours voulu entrer dans des capteurs analogiques sur le Pi, c’est un idéal façon de le faire. Cela vous donne quelque chose qui peut être permanent (en soudant directement sur la carte) ou temporaire (en utilisant des en-têtes) et il y a suffisamment de place sur la zone de prototypage pour utiliser les 8 entrées analogiques.
Il sera bientôt disponible! Garder un œil sur RasPi.tv et RasPiO pour plus de détails sur une date de sortie.
Résultat: 9/10
