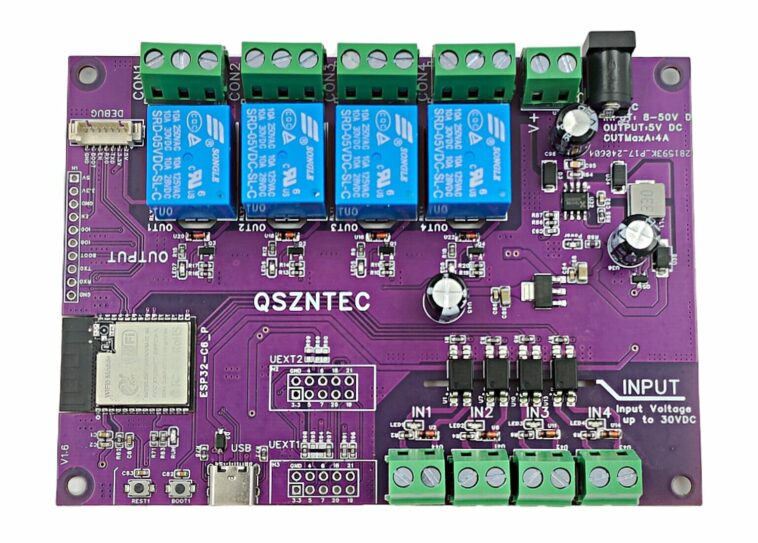

La Maker Go ESP32-C6-EVB est une carte de développement open source construite sur le module ESP32-C6. Il intègre quatre relais et quatre entrées opto-isolées et prend en charge plusieurs technologies sans fil, notamment Wi-Fi 6, Bluetooth Low Energy 5.0 et Thread/Zigbee.
L’Espressif ESP32-C6 sur la carte de développement est un système sur puce RISC-V unique avec Wi-Fi 6 2,4 GHz (802.11ax), Bluetooth 5 (LE) et Thread/Zigbee (802.15.4). Il est intégré au module ESP32-C6-WROOM-1-N4 avec une antenne PCB intégrée, 4 Mo de flash SPI et 23 GPIO.
Nous avons vu récemment un bon nombre de cartes ESP32-C6, notamment la SparkFun Thing Plus, la WeAct ESP32-C6-Mini, l’ESP32-C6-Pico et l’ePulse Feather C6.
Spécifications du Maker Go ESP32-C6-EVB :
- Module sans fil – module ESP32-C6-WROOM-1-N4 avec
- Processeur RISC-V monocœur 32 bits Espressif Systems ESP32-C6 à 160 MHz avec WiFi 6 1T1R 2,4 GHz avec prise en charge du temps de réveil cible (TWT), Bluetooth LE 5.0 et radio 802.15.4 pour Zigbee, Thread, Matter, 2,4 GHz propriétaire
- Stockage – Flash SPI de 4 Mo
- Antenne PCB
- USB – 1x port USB Type-C pour la programmation et le débogage JTAG
- E/S et extension
- 4x relais (10A/240VAC)
- 4x entrées opto-isolées pour une tension continue jusqu’à 30 V CC
- 2x connecteurs UEXT
- Connecteur GPIO d’extension
- Connecteur de programmation adapté à ESP-PROG
- Divers – Boutons de réinitialisation et utilisateur
- Alimentation – Tension d’alimentation à large plage de 8 à 50 V CC via une prise CC
- Dimensions
- Carte – 122 mm x 82 mm (quatre trous de montage)
- Coque – 145 mm x 90 mm
La carte relais Maker Go est très similaire à la carte de développement open source Olimex ESP32-C6-EVB publiée l’année dernière. Cependant, il est légèrement moins cher, à environ 13 $, et utilise une interface et une disposition de connecteurs différentes. Les schémas EasyEDA, le micrologiciel Tasmota et un exemple de programme peuvent être téléchargés à partir du site Web de la société. Notre meilleure hypothèse est que Maker Go a basé sa carte de développement sur l’Olimex ESP32-C6-EVB (même nom et tout), mais ils n’ont crédité Olimex nulle part sur la page Tindie ou sur leur site Web. Certains outils permettent aux utilisateurs d’importer KiCAD dans EasyEDA, c’est peut-être ce qu’ils ont utilisé et ont apporté quelques modifications par la suite.
La carte relais Maker Go ESP32-C6-EVB peut être achetée pour 13,41 $ sur Tindie, et elle pourrait bientôt être disponible sur Aliexpress avec d’autres cartes relais de la société. Vous pouvez également obtenir une coque en plastique pour la carte de développement qui laisse les interfaces essentielles exposées – entrées optocoupleurs, relais, programmation USB-C et prise d’alimentation – pour 6 $.
