La caméra Raspberry Pi HQ obtient un adaptateur pour les objectifs Canon EF / EF-S utilisés avec les caméras DSLR

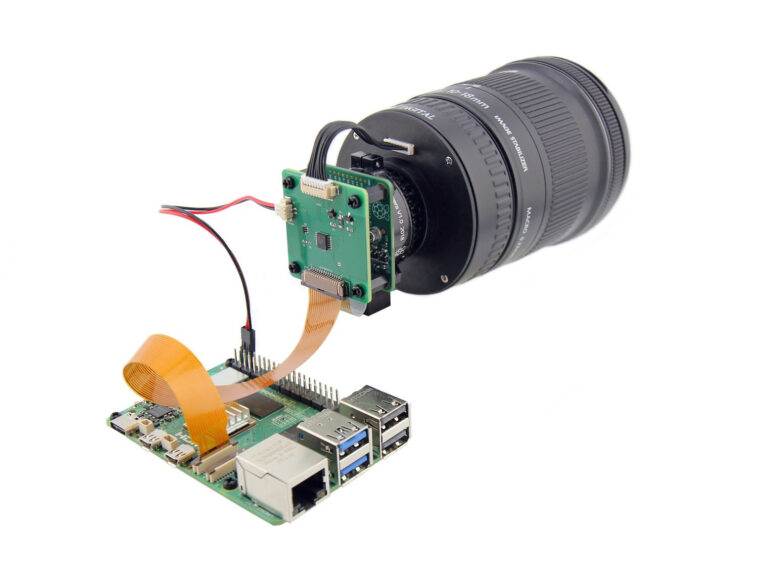

Pinefeat a conçu un contrôleur de lentille EF / EF-S et un adaptateur pour la caméra Raspberry Pi HQ, compatible avec les lentilles Canon et la mise en œuvre du contrôle électronique complet de l’autofocus et de l’ouverture.

Les objectifs Canon EF (Electro-Focus) et EF-S (Electro-Focus courte du dos) sont conçus pour les caméras DSLR de l’entreprise avec un EOS (système électronique de l’autofocus). Ils ont une grande optique, des moteurs intégrés qui s’occupent de se concentrer et gérent également l’ouverture électroniquement. Pinefeat est un fan de la caméra Raspberry Pi HQ, mais il nécessite un ajustement de focus et d’ouverture manuel, et c’est pourquoi il a créé un contrôleur et un adaptateur compatibles avec les lentilles Canon EF / EF-S.

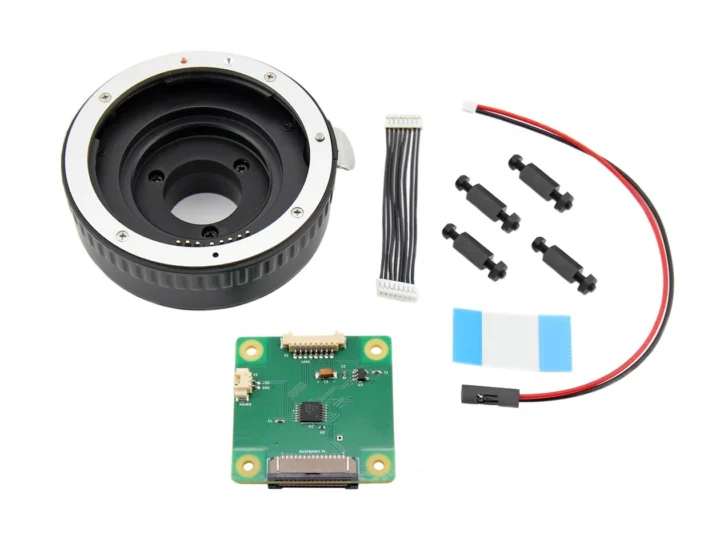

Le kit est composé des composants suivants:

• Adaptateur de caméra Canon EF / EF-S à Mount avec un boîtier en plastique et quelques composants métalliques (66 x 26,5 mm)
• Carte de contrôle de l’objectif
  • Caméra I / F – Connecteur MIPI CSI-2 FFC / FPC à 15 broches
  • Montage de la caméra – Count C
  • Montage de l’objectif – Canon EF ou EF-S
  • Interface hôte – I2C et série / UART
  • Alimentation électrique
    • + 3.3 V via le connecteur CSI de la caméra ou le câble série
    • + 5.0 V via RPI GPIO en-tête
  • Dimensions – 38 x 38 mm
• Câble de la caméra flexible
• Câble de l’objectif de 8 fils
• Câble d’alimentation à 2 fils
• Kit d’accessoires – standos, vis et écrous

Le contrôleur s’intègre directement dans la pile Libcamera, ce qui signifie que l’autofocus fonctionne dès la sortie de la boîte à l’aide de RPICAM-Apps et aucun code personnalisé requis. Le contrôle de l’ouverture repose sur l’API V4L2 (VIDEO4LINUX2) de la Raspberry Pi. La solution serait particulièrement utile pour les macro, la faune ou même les projets cinématographiques nécessitant un contrôle précis.

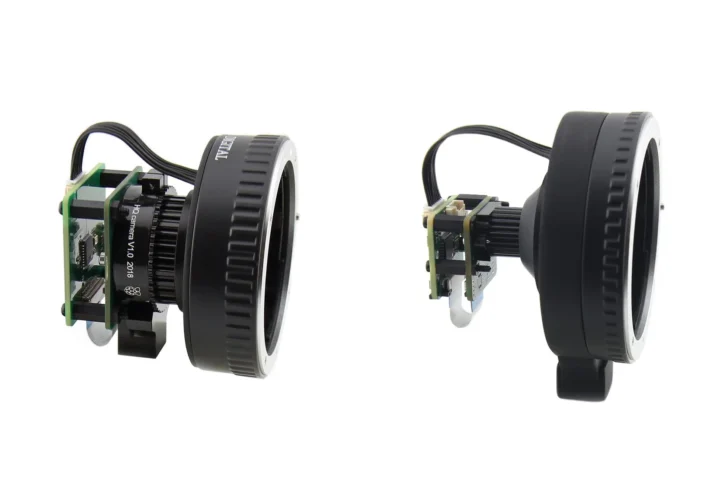

Outre l’adaptateur de caméra Raspberry Pi HQ, PineFeat a également créé un adaptateur similaire pour le module de caméra ArduCam IMX708 à l’aide d’un support M12.

Les outils de pilote, de configuration et d’étalonnage du noyau se trouvent sur le référentiel GitHub CF168, où vous trouverez également la documentation, y compris un guide de démarrage et des instructions plus avancées.

Le «Contrôleur d’objectif EF / EF-S et l’adaptateur pour la caméra de haute qualité Raspberry Pi» est vendu pour 85 GBP (~ 114 $) sur le magasin PineFeat et la variante Arducam pour 87 GBP (~ 117 $).

Via reddit
