La caméra OpenMV CAM RT1062 pour la vision industrielle est programmable avec MicroPython

La caméra OpenMV CAM RT1062 pour la vision industrielle est programmable avec MicroPython

Suite au succès de l’OpenMV Cam H7 et de la caméra OpenMV VGA originale, OpenMV a récemment lancé l’OpenMV CAM RT1062 alimenté par le processeur RT1060 de NXP. Ce nouveau module de caméra intègre une gamme de fonctionnalités, notamment une interface USB-C haut débit (480 Mbps), un accéléromètre et un connecteur LiPo pour la portabilité.

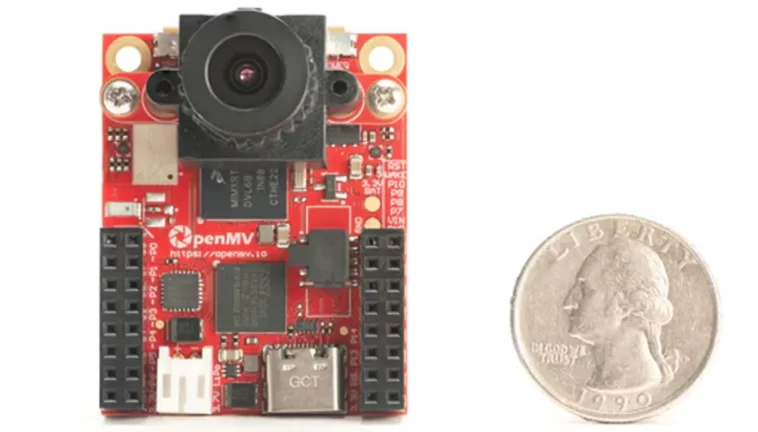

OpenMV CAM RT1062OpenMV CAM RT1062

Semblable à son prédécesseur, ce module caméra dispose également d’un système de caméra amovible et est construit autour du capteur d’image OV5640 qui est plus puissant en termes de résolution et de polyvalence. Cependant, le précédent capteur Omnivision OV7725, utilisé dans l’OpenMV Cam H7, offre une fréquence d’images bien supérieure et des performances en faible luminosité.

OpenMV fournit une bibliothèque d’interface Python générique pour les communications USB et WiFi et une bibliothèque d’interface Arduino pour les communications I2C, SPI, CAN et UART qui peuvent être utilisées pour interfacer votre OpenMV Cam à d’autres systèmes. Pour programmer la carte, vous pouvez utiliser MicroPython 3 avec OpenMV IDE, mais si vous préférez le C, vous pouvez également l’utiliser pour programmer l’appareil.

brochage openmv cam rt1062 ov5640brochage openmv cam rt1062 ov5640
Schéma de brochage

Caractéristiques de la caméra OpenMV RT1062 :

  • Processeur et mémoire :
    • Processeur ARM Cortex M7 RT1062 avec processeur Cortex-M7 32 bits avec FPU double précision cadencé à 600 MHz, 1 Mo de SRAM.
    • SDRAM externe 16 bits, 32 Mo avec une bande passante de 320 Mo/s.
    • Flash QuardSPI de 16 Mo avec une vitesse de lecture de 66 Mo/s.
  • E/S et alimentation :
    • Broches d’E/S tolérantes à 3,3 V.
    • Interface USB-C haut débit (480 Mbps), port COM virtuel et fonctionnalité clé USB.
    • Prise pour carte Micro SD avec lecture-écriture de 25 Mo/s, avec filtrage EMI et protection TVS.
    • Bus SPI jusqu’à 60 Mb/s, Bus I2C, Bus CAN (jusqu’à 1 Mb/s), Bus série asynchrone (jusqu’à 20 Mb/s).
    • ADC 12 bits (tolérant 3,3 V).
    • Trois broches E/S pour le servocommande.
    • Broche d’E/S supplémentaire pour la synchronisation/déclenchement des images.
    • Broche E/S de réveil à faible consommation.
    • Broche marche/arrêt du bouton d’alimentation.
    • 14 broches E/S avec interruptions.
    • Chargement, alimentation USB, indicateur d’alimentation VIN LED RVB.
    • Limite de courant de 1,5 A, filtrage EMI et protection TVS.
  • Options de connectivité :
    • WiFi intégré (a/b/g/n) et Bluetooth (v5.1) avec antenne à puce et option d’antenne U.FL.
    • Ethernet 10/100 Mb/s avec prise en charge PoE via un blindage externe.
  • Module caméra :
    • Module de capteur d’image OV5640 amovible (5MP, 2592×1944).
    • Compatible avec divers objectifs spécialisés.
    • Options pour les modules Global Shutter et FLIR Lepton Adapter.
    • Formats d’image pris en charge : niveaux de gris (2952 × 1944 -5MP), RVB565 (2952 × 1944 -5MP), JPEG (2952 × 1944 -5MP).
  • Caractéristiques supplémentaires:
    • Accéléromètre X/Y/Z 12 bits (2/4/8g).
    • RTC avec mode basse consommation (consommation inférieure à 30 µA).
    • Connecteur de batterie LiPo (3,7 V) avec chargement USB (charge rapide 100 mA) et protection TVS.
    • Embase JTAG ARM 10 broches compatible avec SEGGER J-Link.
    • VIN externe 5 V avec alimentation inversée et protection EMI.
    • LED RVB contrôlable par l’utilisateur.
    • Authentification cryptographique et prise en charge des éléments sécurisés avec SE050C1HQ1.
  • Dimensions physiques et poids :
    • Poids : 20g.
    • Longueur : 45 mm.
    • Largeur : 36 mm.
    • Hauteur : 29 mm.
  • Écart de température:
    • Stockage : -25°C à 85°C.
    • Fonctionnement : 0°C à 70°C.

La société fournit également des références de cartes schématiques, des notes d’application logicielle et de nombreux autres documents techniques. La page produit présente diverses applications prises en charge par OpenMV CAM, notamment le suivi des couleurs, le suivi des marqueurs, la détection des visages, le suivi des yeux, la détection des personnes, le décodage linéaire des codes-barres, le suivi AprilTag, la détection des lignes et des cercles, la capture d’images, l’enregistrement vidéo et bien d’autres exemples.

L’OpenMV Cam RT1062 est désormais disponible au prix de 130 $ sur le site Web d’OpenMV. Ils ont fabriqué 2 500 unités dans leur premier lot et viennent tout juste de commencer à les expédier.
