Waveshare L76K GPS HAT : module GNSS multi-constellation avec LNA et démarrage chaud 2 secondes

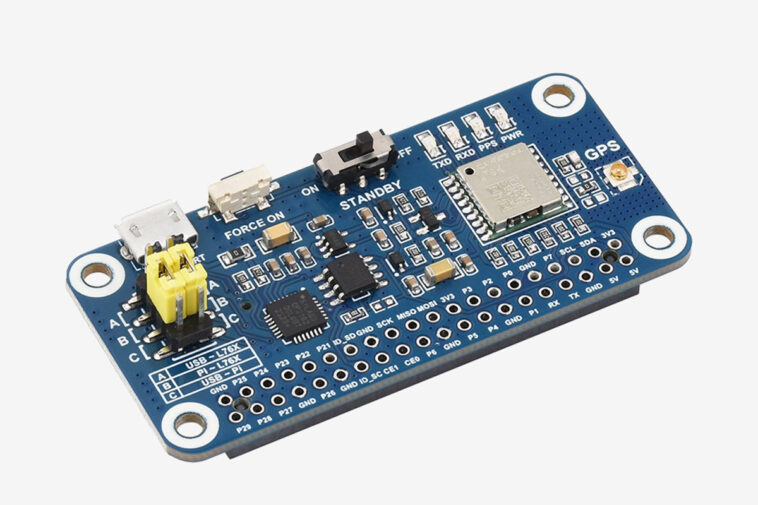

L’écosystème des accessoires de géolocalisation pour Raspberry Pi s’enrichit d’une solution particulièrement optimisée pour applications nécessitant précision et rapidité d’acquisition. Comme le rapporte cnx-software, le Waveshare L76K GPS HAT exploite le module GNSS Quectel L76K avec chipset AT6558R pour proposer un récepteur multi-constellation supportant GPS, Beidou, Glonass, QZSS et A-GNSS. Cette carte compacte de 65 × 30,5 mm intègre amplificateur faible bruit (LNA), filtre SAW pour réduction de bruit et batterie ML1220 pour rétention des éphémérides garantissant un TTFF de 30 secondes en démarrage froid et seulement 2 secondes en démarrage chaud. Compatible avec l’ensemble de l’écosystème 40 broches incluant Raspberry Pi, Jetson, Arduino et STM32, cette solution UART 5 Hz offre précision <2m CEP pour 17,85-36,99 $ selon distributeur.

Module Quectel L76K AT6558R : 32 canaux de tracking avec sensibilité -162 dBm

Le cœur du L76K GPS HAT repose sur le module GNSS Quectel L76K intégrant le chipset AT6558R optimisé pour réception multi-constellation. Cette architecture supporte 32 canaux de tracking simultané et 46 canaux d’acquisition sur bande L1 avec code C/A, configuration permettant exploitation simultanée des signaux GPS, Beidou, Glonass et QZSS pour amélioration significative de la précision et robustesse en environnements contraints.

La sensibilité exceptionnelle atteint -162 dBm en mode tracking, -160 dBm en réacquisition et -148 dBm en acquisition initiale, performances garantissant fonctionnement dans conditions de réception difficiles comme canyons urbains ou sous couverture forestière. L’amplificateur faible bruit (LNA) intégré et le filtre SAW optimisent le rapport signal/bruit pour maximiser la sensibilité effective.

Les performances temporelles impressionnent avec TTFF de moins de 30 secondes en démarrage froid autonome, réduit à 15,5 secondes avec assistance A-GNSS. Le démarrage chaud et tiède atteignent seulement 2 secondes, réactivité critique pour applications mobiles nécessitant géolocalisation immédiate après mise sous tension. La batterie rechargeable ML1220 embarquée préserve les données éphémérides entre utilisations pour maintenir ces performances de démarrage rapide.

La précision de positionnement garantit moins de 2 mètres CEP (Circular Error Probable), 0,1 m/s en vitesse et 0,1 m/s² en accélération sans assistance, performances adaptées aux applications de navigation précise, tracking de véhicules et géofencing. Le timing atteint précision inférieure à 30 ns, pertinente pour synchronisation d’équipements scientifiques ou industriels.

Interface UART configurable et jumper 3 positions : flexibilité USB-série avec CP2102

L’architecture de communication du L76K HAT privilégie flexibilité avec support UART série configurable de 4800 à 115200 bps (9600 bps par défaut) et taux de mise à jour jusqu’à 5 Hz contre 1 Hz standard. Cette fréquence élevée s’avère particulièrement pertinente pour applications de navigation dynamique ou tracking temps réel nécessitant mise à jour de position fréquente.

Le jumper de sélection UART 3 positions offre configuration adaptée selon mode d’usage : Position A pour contrôle L76K via USB externe vers UART, Position B pour contrôle via headers Raspberry Pi, Position C pour accès Raspberry Pi via bridge USB-UART embarqué. Cette polyvalence facilite debug, développement et déploiement selon contraintes système.

Le bridge USB-vers-UART CP2102 facilite connexion directe PC Windows avec pilotes standards, éliminant nécessité d’interfaces externes pour développement et configuration. Le port micro USB embarqué supporte alimentation et communication simultanées, simplifiant intégration dans projets nécessitant connexion PC permanente.

L’écosystème logiciel comprend démos C et Python avec bibliothèques PySerial, PyNMEA2 et PyNMEA pour parsing des données NMEA standard. La compatibilité s’étend aux outils de communication série comme MINICOM et CuteCOM sur Raspberry Pi, facilitant debug et monitoring des trames GNSS temps réel.

Support multi-plateforme et positionnement concurrentiel : 17,85-36,99 $ face alternatives LoRa et 3G

La compatibilité multi-plateforme s’étend au-delà de Raspberry Pi avec support confirmé pour Jetson, Arduino, STM32 et RDK Series via header GPIO 40 broches standard. Cette universalité facilite portage de projets entre écosystèmes sans modifications hardware majeures, avantage économique pour développements multi-plateformes.

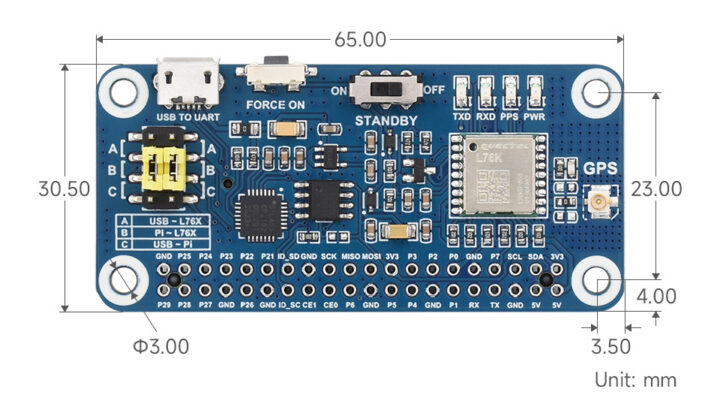

Le facteur de forme 65 × 30,5 mm légèrement plus large qu’un Raspberry Pi Zero optimise compacité tout en préservant fonctionnalités complètes incluant connecteur d’antenne U.FL pour antenne externe, 4 LED de statut (RXD, TXD, PPS, PWR), commutateur 3 voies (On/Veille/Off) et bouton de configuration GNSS. Cette densité d’intégration facilite projets embarqués contraints spatialement.

La stratégie tarifaire positionne le L76K HAT entre 17,85 $ (AliExpress en early bird) et 36,99 $ (Amazon), avec prix standard Waveshare à 22,99 $. Cette accessibilité contraste favorablement avec alternatives comme le Dragino LoRa/GPS HAT ajoutant connectivité LoRaWAN ou le Thaieasyelec 3G GPS HAT intégrant modem cellulaire, solutions plus coûteuses mais fonctionnellement étendues.

Les alternatives GPS pures incluent le SparkFun ZED-F9R HAT supportant GPS RTK pour précision centimétrique mais à tarif premium, et l’Adafruit Ultimate GPS HAT intégrant zone de prototypage pour développements custom. Le L76K HAT privilégie rapport performance/prix optimal pour applications standard ne nécessitant pas fonctionnalités spécialisées coûteuses.

La robustesse industrielle avec plage thermique -40°C à +85°C et consommation optimisée <55 mA à 5V positionnent cette solution pour déploiements extérieurs sévères incluant agriculture de précision, monitoring environnemental et véhicules autonomes où fiabilité long terme dans conditions extrêmes constitue un prérequis critique.
