KONTRON 3.5 « -SBC-AML / ADN 3,5 pouces Amston Lake / Alder Lake-N Organing Computer propose trois sorties vidéo DisplayPort

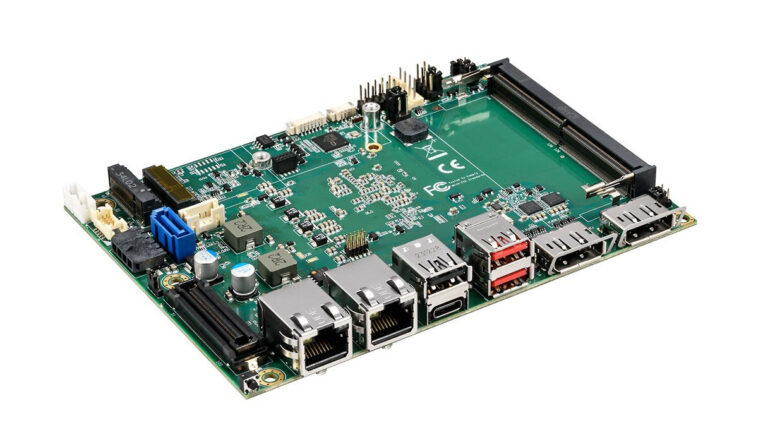

KONTRON 3,5 ″ -SBC-AML / ADN est un ordinateur à carte unique de 3,5 pouces propulsé par le processeur Intel Amston (grade industriel) ou Alder Lake-N (qualité commerciale) et conçu pour des applications telles que l’automatisation, les soins de santé, la ville intelligente, et le commerce de détail intelligent.

Il s’appuie sur le plus petit Kontron 2.5 ”-SBC-AML / ADN PICO-ITX SBC avec plusieurs des mêmes fonctionnalités, mais remplace EMMC Flash Storage par une prise SATA / NVME M.2 et un connecteur SATA, des fonctionnalités DDR5 SODMM Memory Au lieu d’un LPDDR5 soudé et de la taille de PCB plus grande lui permet de gagner un connecteur DisplayPort supplémentaire, un port USB 2.0 de type A, des ports série supplémentaires, et un connecteur de la carte à bord (B2B) pour l’expansion. Il prend également en charge une gamme DC de 9 à 36 V plus large.

Kontron 3.5 ″ -SBC-AML / ADN Spécifications:

• Soc
  • Standard
    • Intel Atom X7211re Processeur double cœur jusqu’à 3,2 GHz avec cache de 6 Mo, graphismes Intel UHD 16EU; TDP: 6W
    • Processeur quadricœur Intel Atom X7433re jusqu’à 3,4 GHz avec un cache de 6 Mo, graphiques Intel UHD 32EU; TDP: 9W
    • Processeur Intel Core I3-N305 Octa-core jusqu’à 3,8 GHz avec un cache de 6 Mo, graphiques Intel UHD 32EU; TDP: 9 à 15W
    • Processeur Intel N97 Processeur quad-core jusqu’à 3,6 GHz avec un cache de 6 Mo, graphiques Intel UHD 24EU; TDP: 12W
  • Projet (sur demande)
    • Intel Atom X7213RE Processeur double cœur jusqu’à 3,4 GHz avec cache de 6 Mo, graphiques Intel UHD 16EU; 9W TDP
    • Intel Atom X7835RE Processeur octa-core jusqu’à 3,6 GHz avec cache de 6 Mo, graphiques Intel UHD 32EU; TDP: 12W
    • Intel Atom X7211e Processeur double cœur jusqu’à 3,2 GHz avec un cache de 6 Mo, graphiques Intel UHD 16EU; TDP: 6W
    • Intel Atom X7213E Processeur double cœur jusqu’à 3,2 GHz avec un cache de 6 Mo, graphiques Intel UHD 16EU; TDP: 10W
    • Processeur quad-core Intel Atom X7425E jusqu’à 3,4 GHz avec un cache de 6 Mo, graphiques Intel UHD 24EU; TDP: 12W
    • Processeur Intel N50 Processeur double cœur jusqu’à 3,4 GHz avec cache de 6 Mo, graphiques Intel UHD 16EU; TDP: 6W
    • Processeur Intel N200 Processeur quad-core jusqu’à 3,7 GHz avec un cache de 6 Mo, graphiques Intel HD 32EU; TDP: 6W
• Mémoire système – jusqu’à 16 Go DDR5 4800MHz Mémoire SO-DIMM (Raspberryme: Cette limitation est probablement prise à partir d’Intel Ark, mais ce type de plate-forme prend généralement en charge jusqu’à 48 Go de RAM)
• Stockage
  • Jusqu’à 128 Go EMMC 5.1 Storage
  • SSD NVME ou SATA via M.2 Key-M Socket
  • Port SATA 3.0
• Afficher
  • 1x LVD à double canal 24 bits ou port EDP jusqu’à 1920 x 1200 @ 60 Hz (LVDS) ou 4096 x 2160 @ 60 Hz (EDP)

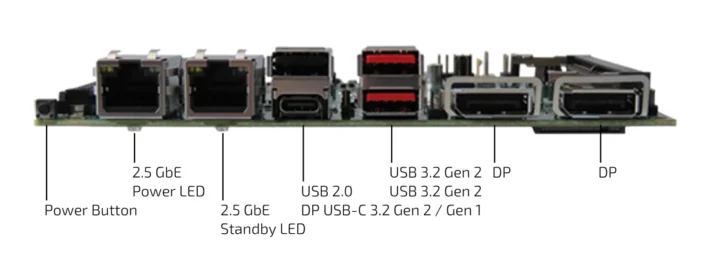

  • PORTS 3X DP jusqu’à 4096 x 2160 @ 60 Hz (2x DP pleine grandeur à l’arrière, 1x DP USB-C à l’arrière)
  • Support de triple affichage
• Audio
• Réseautage
  • 2x 2,5 ports GBE RJ45 via des contrôleurs Intel I226-V / IT; Prise en charge TSN pour les modèles avec des processeurs atomes
  • WiFi et Bluetooth en option via le module Key-E M.2
  • 4G LTE / 5G en option via le module Key-B de M.2 plus support de carte SIM
• USB
  • Ports de type A de type 2 de 3x USB 3,2 Gen 2
  • Port 1x USB 3.2 Gen 2 Type-C avec DisplayPort Alt. Mode et USB PD 5V / 3A, sauf les variantes de l’atome x7000re
  • Port 1x USB 3.2 Gen 1 Type-C avec DisplayPort Alt. Mode et USB PD 5V / 3A, uniquement sur les variantes ATOM X7000RE
  • Port 1x USB 2.0 Type A
  • 2x USB 2.0 par en-tête, ou acheminé vers le connecteur B2B
• SERIE – 4X RS232 / 422/485 via l’en-tête (Remarque: 2x TX / RX uniquement)
• Expansion
  • M.2 Key-B Type 2242/3042/3052/2280 POINTÉ AVEC PCIE X1, USB 2.0, UIM
  • M.2 key-e type 2230 socket with pCIe x1, USB 2.0, cnvi (note les variantes de l’atome x7000re ne prennent pas en charge CNVI)
  • Pobite de type m.2 Key-M 2280 avec SATA 3.0 (par défaut) ou PCIe X1 (facultatif)
  • 4x di et 4x font via la plaquette
  • Connecteur de carte à bord avec PCIe X1 (2x Facultatif, remplaçant PCIe dans M.2 Key E), SMBUS, I2C, UART, GSPI, 2X USB 2.0 (facultatif, remplacement de l’itinéraire vers 2x USB 2.0 interne)
• Sécurité – Support TPM 2.0 (Infinineon SLB9672)
• Mission
  • Timer de surveillance programmable pour générer un événement de réinitialisation du système
  • Moniteur matériel pour les tensions et les températures
  • RTC intégré dans SOC
  • Wafer pour un fan intelligent
  • Bios ami uefi avec un flash SPI de 256 millions
• Power – 9V à 36V DC via une plaquette de pas de 3,00 mm à 4 broches
• Dimensions – 146 x 105 mm (facteur de forme de 3,5 pouces)
• Plage de température
  • Opération – standard: 0 ° C à 60 ° C; Extrême: -40 ° C à 85 ° C
  • Stockage – Standard: -20 ° C ~ 80 ° C; Extrême: -55 ° C ~ 85 ° C
• Humidité – 0% ~ 95%
• Conformité – CE Classe B, FCC Classe B, ICES Classe B, UKCA, UR (UL Reconnu)

Ce n’est certainement pas le seul SBC de 3,5 pouces Amston Lake / Alder Lake-N sur le marché, et les alternatives incluent ASUS X7433RE-IM-A, ASROCK SBC-262M-WT, IBASE IB839 et Aaeon Gene-Asl6 avec leur propre spécifique Ensemble de fonctionnalités.

Les systèmes d’exploitation pris en charge incluent Windows 11, Windows 10 et Linux. Vous trouverez une fiche de spécifications, une fiche technique et un manuel d’utilisation sur la page du produit où vous pouvez également demander plus d’informations ou un devis car les prix n’ont pas été rendus publics, comme c’est souvent le cas pour ce type de matériel.
