Kit XIAO ePaper EE02 : La solution DIY pour écran E-Ink couleur 13,3 pouces

Selon cnx-software, le kit de bricolage XIAO ePaper EE02 de Seeed Studio se distingue par sa carte intégrant les technologies WiFi et Bluetooth grâce à l’ESP32-S3, spécialement conçue pour accueillir l’écran E-Ink couleur Spectra à six couleurs de 13,3 pouces proposé par la marque.

Zoom sur l’ESP32-S3 et 240 MHz : un chip qui surpasse la concurrence

Basé sur un design similaire à celui des précédents modèles XIAO ePaper DIY Kit-EE04 (ESP32-S3) et XIAO ePaper DIY Kit-EN04 (nRF52480) lancés en décembre dernier, ce modèle EE02 est compatible avec des écrans ePaper variant de 1,54 à 7,15 pouces. En plus de son support pour un écran ePaper couleur élargi de 13,3 pouces, il est optimisé pour une multitude d’applications telles que les cadres numériques et les tableaux d’affichage.

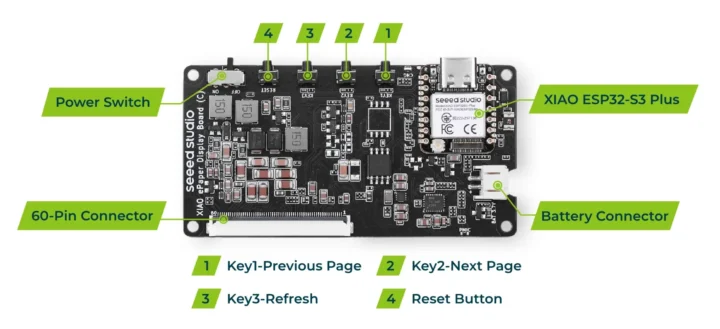

Le kit est équipé d’un connecteur pour batterie incluant un interrupteur d’alimentation, d’un circuit intégré de charge, d’un bouton de réinitialisation et de trois boutons utilisateur lui permettant d’être facilement manipulé.

16 Mo de Flash et 8 Mo de PSRAM : des capacités maximales sur XIAO

Le kit dispose d’une carte sans fil XIAO ESP32S3 Plus, avec un puissant SoC ESP32-S3R8 permettant un microcontrôleur double cœur Tensilica LX7 montant jusqu’à 240 MHz. En termes de mémoire, il est doté de 8 Mo de PSRAM et d’un stockage Flash SPI de 16 Mo, tout en offrant une prise pour carte MicroSD. Pour la connectivité, les antennes IPEX1 gèrent le Wi-Fi 4 et le Bluetooth 5.0 LE + Mesh, garantissant une communication fiable.

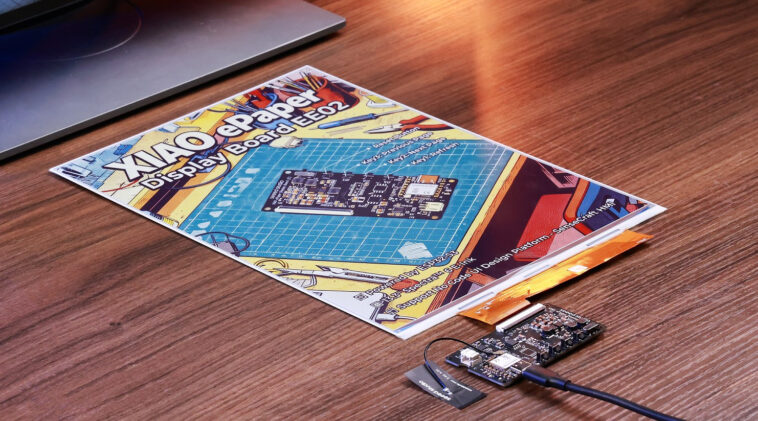

Concernant l’affichage, ce kit comprend un connecteur ePaper FPC à 60 broches, compatible avec l’écran E-Ink couleur Spectra qui offre une résolution de 1600 x 1200 pixels, et un pas de pixel de 0,169 x 0,169 mm. Ce type d’écran permet d’afficher une palette complète de couleurs : noir, blanc, jaune, rouge, vert et bleu, via une interface SPI. Les dimensions de la carte sont compactes, mesurant 80 x 43 x 7 mm, alors que l’écran, avec son câble FPC, fait 315 x 210 mm et a une épaisseur de 0,85 mm.

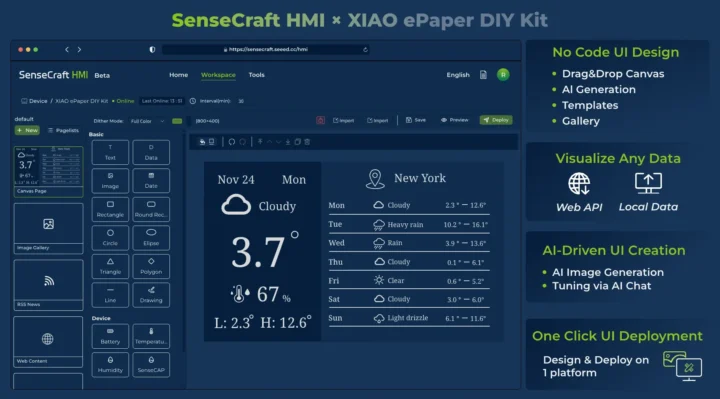

Compatible avec Arduino et MicroPython, bien que Seeed Studio ne fournisse pas de documentation dédiée, la société met en avant sa solution SenseCraft HMI. Cette dernière permet de concevoir des interfaces par un processus sans code, offrant la possibilité de créer des canevas et des images à l’aide de l’intelligence artificielle, enrichissant ainsi les applications potentielles du kit.

Pour ceux qui souhaitent se procurer ce kit, la carte EE02 est proposée à un prix attractif de 14,90 $ incluant une antenne et un câble FPC. Pour le kit complet avec l’écran de 13,3 pouces, le coût s’élève à 163,90 $, sans inclure les taxes et frais de livraison.
