Kit ESP-SensairShuttle : Détection de mouvement et interactiion homme-machine avec l’ESP32-C5

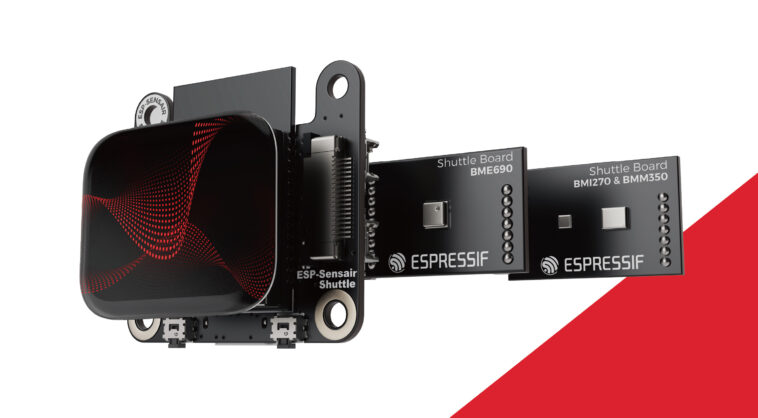

Selon cnx-software, le kit ESP-SensairShuttle a été développé en collaboration avec Espressif Systems et Bosch Sensortec. Ce kit inclut une carte de développement équipée de l’ESP32-C5, permettant de se connecter à deux cartes filles de capteurs différentes. Cette solution est idéale pour la détection de mouvement dans les environnements d’interaction homme-machine basés sur des modèles de langage avancés.

ESP32-C5 à 240 MHz avec Wi-Fi 6 : Le choix pour des systèmes connectés

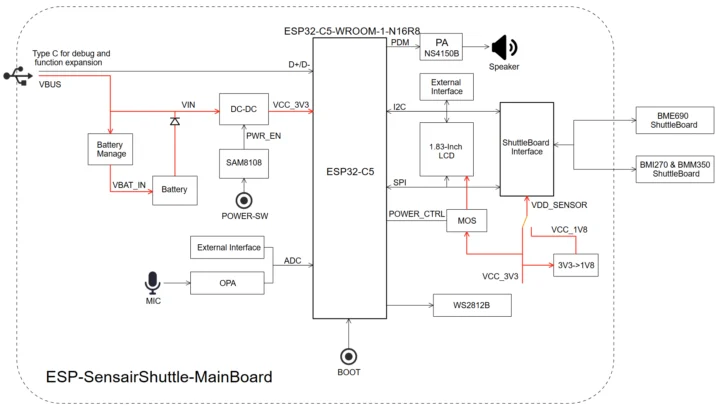

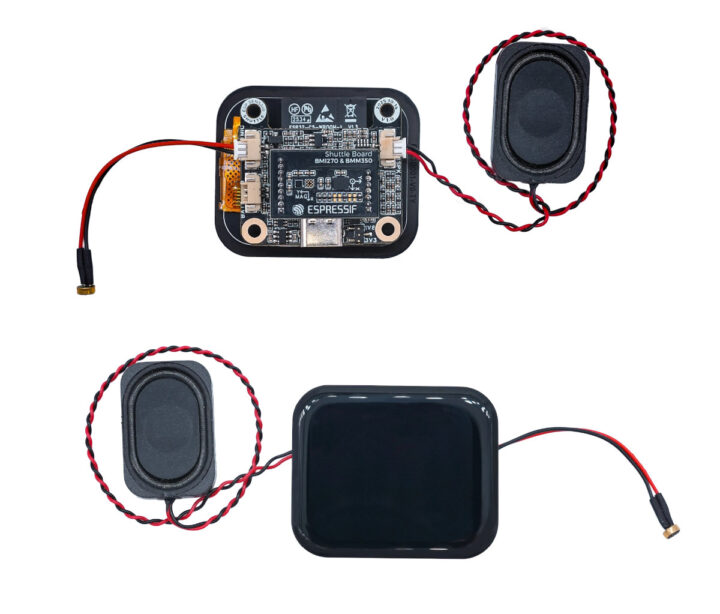

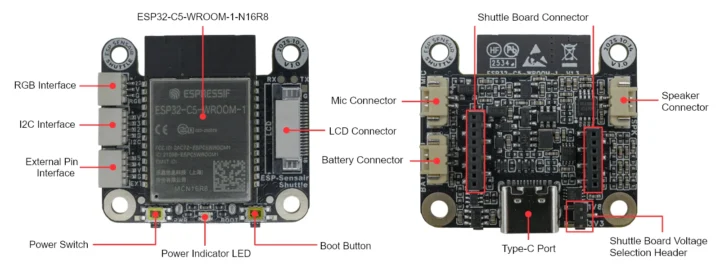

Au cœur de ce kit, la carte mère ESP-SensairShuttle abrite le module ESP32-C5-WROOM-1-N16R8, qui se distingue par sa capacité à offrir une connectivité double bande. Il prend en charge la norme Wi-Fi 6 (802.11ax) ainsi que le Bluetooth 5.0 (LE). En matière de connectivité, il est capable de gérer diverses communications, dont Zigbee et Thread (802.15.4). L’intégration avec les cartes filles de Bosch Sensortec permet d’utiliser un écran tactile de 1,83 pouces, un microphone et un haut-parleur, le tout alimenté via un port USB ou une batterie LiPo.

8 Mo de PSRAM et capteurs variés : un panel complet pour l’IoT

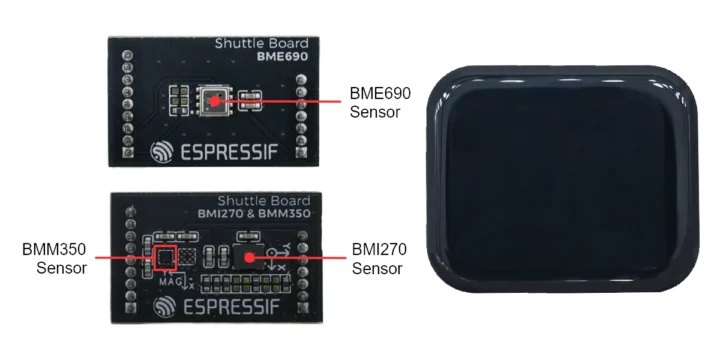

Le kit ESP-SensairShuttle ne se limite pas à sa carte mère. Il est également doté de 8 Mo de PSRAM et d’une mémoire flash SPI de 16 Mo, offrant une large capacité de stockage pour des applications variées. Les utilisateurs peuvent choisir parmi plusieurs cartes fille. Par exemple, la ShuttleBoard-BME690 est conçue pour mesurer la qualité de l’air, tandis que la ShuttleBoard-BMI270 et le BMM350 sont utilisés pour la détection inertielle et magnétique. Ces capteurs communiquent par le biais de protocoles tels que I2C ou SPI, permettant ainsi une intégration flexible et efficace.

D’après les déclarations d’Espressif, les utilisateurs peuvent effectuer des détections multidimensionnelles. Cela comprend la mesure de la qualité de l’air, la reconnaissance des gestes, la direction de l’attitude et les informations sur le champ magnétique, en utilisant différentes combinaisons de cartes filles de capteurs. Bien que la documentation fournisse des éléments sur le matériel, les explications sur les logiciels restent limitées. En dehors de l’installation de l’ESP-IDF, peu d’autres indicateurs sont fournis.

Cependant, une recherche rapide sur GitHub mène au dépôt correspondant pour le firmware d’origine et les composants ESP-IDF consacrés à cette carte. L’analyse du code révèle que le système prend en charge les cartes navette BME690 et BMI270+BMM350 et est capable d’afficher sur l’écran LCD les données relatives à la température, à l’humidité ainsi qu’à la pression, tout en fournissant des renseignements sur l’état des capteurs.

Le kit ESP-SensairShuttle est disponible à l’achat sur AliExpress au prix de 49,40 $ hors frais de port.
