Selon cnx-software, le kit de démarrage RAKwireless WisMesh 1W Booster représente une solution puissante pour le maillage sans fil, reposant sur la technologie du SoC Nordic Semiconductor nRF52840, associée à l’émetteur-récepteur RF Semtech SX1262 et à l’amplificateur de puissance SKY66122. Ce dispositif assure une portée étendue, rendant son utilisation particulièrement efficace dans divers environnements.
WisMesh 1W Booster : 22 dBm pour une couverture optimale et application IoT

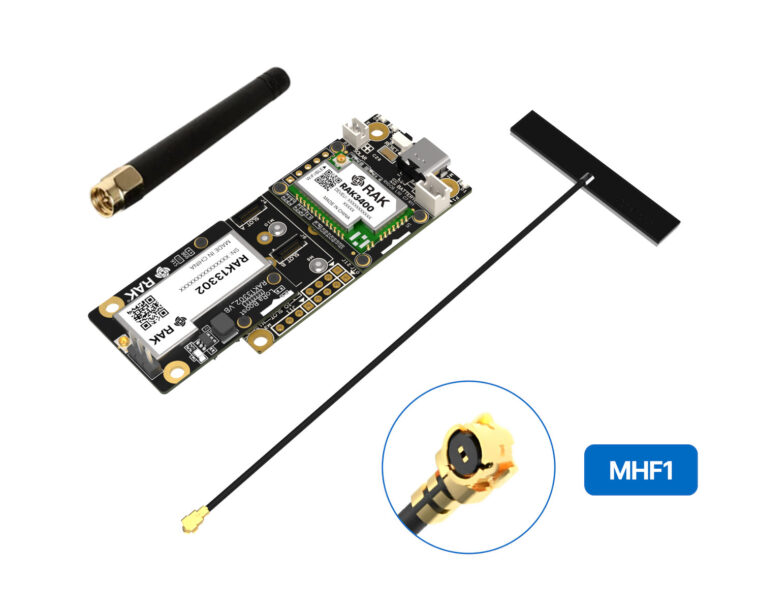

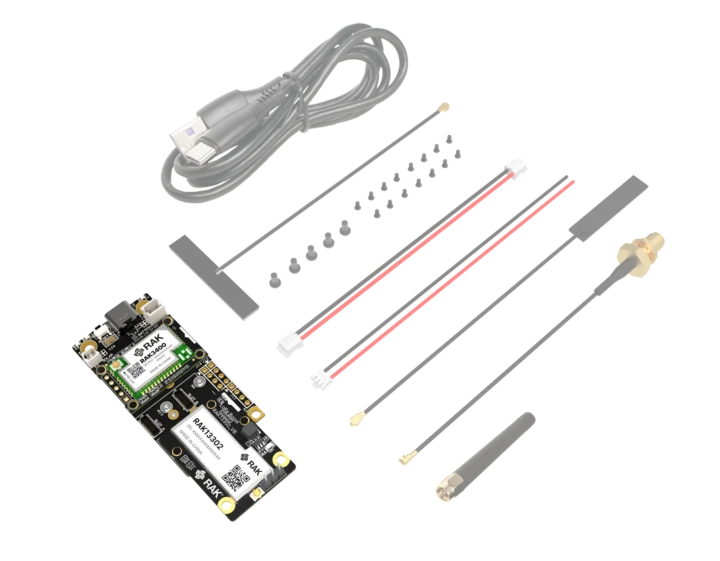

Le kit WisMesh 1W Booster se compose de plusieurs modules clés issus de l’écosystème WisBLock IoT. Il intègre un amplificateur de puissance permettant de garantir une meilleure portée ainsi qu’une pénétration efficace à travers les obstacles comme les murs. En plus de cela, il est équipé d’un filtre RF qui améliore la qualité de réception. Ce kit propose une alternative sérieuse au LILYGO T-Beam 1W, qui utilise un ensemble différent d’émetteurs, y compris l’ESP32-S3 et le Semtech SX1262 LoRa.
Le module central, le WisBlock RAK3401, est doté d’un SoC Nordic nRF52840, consommant 348 Ko de SRAM et fournissant 1 Mo de stockage Flash. Cette combinaison assure une bonne réactivité et une capacité à traiter des données rapidement grâce à son cœur de processeur Arm Cortex-M4F. En matière de connectivité, il supporte plusieurs types d’E/S : UART, I2C, SPI, ADC, ainsi que GPIO.
Le module d’émission LoRa, le RAK13302 1W, permet des communications sur une bande de fréquence de 9xx MHz, avec une puissance d’émetteur de 22 dBm. Il dispose également d’un connecteur d’antenne IPEX et bénéficie des caractéristiques du filtre RF intégré. En termes d’alimentation, ce kit nécessite une alimentation externe de 5V pour son fonctionnement optimal, surtout pour le module RAK13302 qui ne peut fonctionner à partir d’alimentations inférieures à cette tension.
Performances notables : 98% de taux de délivrance de paquets sur 4 km

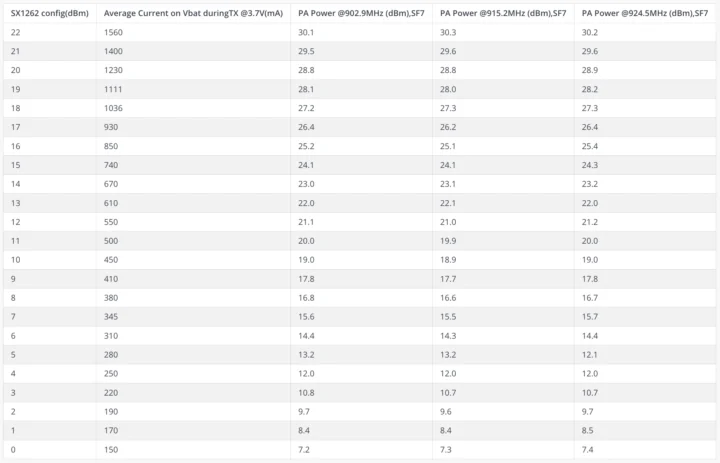

Les utilisateurs souhaitant montez en compétence avec le kit peuvent consulter le guide de démarrage pour une mise en place rapide et un flashage efficace du firmware Meshtastic. RAKwireless a mis à disposition un tableau illustrant la consommation de courant à 3,7 V et les résultats relatifs à la puissance PA à différentes fréquences, confirmant que la puissance maximale atteint environ 30 dBm sur les fréquences de 902,9 MHz, 915,2 MHz et 924,5 MHz.
Lors d’un cas d’utilisation conduit par un technicien sur le terrain, il a été constaté qu’à une distance de 4 km, le kit WisMesh 1W Booster a réalisé une rétention de signal supérieure de 35 % et a assuré un taux de livraison de paquets atteignant 98 %. Ces résultats ont été obtenus de manière reproductible sur plusieurs essais, indiquant la robustesse de cette technologie dans des conditions réelles.

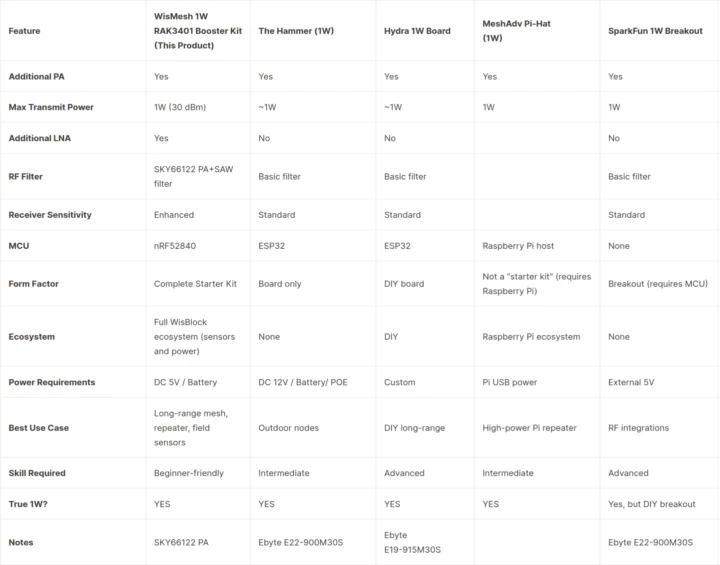

RAKwireless a également fourni un tableau comparatif avec d’autres solutions LoRa 1W sur le marché. Bien que ce tableau n’inclut pas le LILYGO T-Beam 1W, il met en exergue les performances d’autres cartes concurrentes, telles que The Hammer et Hydra 1W basées sur ESP32, ainsi que le MeshAdv Pi-HAT et le Sparkfun 1W Breakout. Ce comparatif met en lumière les avantages distincts du kit WisMesh 1W Booster, notamment en termes de couverture et d’efficacité de transmission.
Conformité et coût : 39 $ pour un développement IoT accessible
Concernant les régulations, RAKwireless précise que malgré certaines restrictions de puissance en Europe, d’autres pays pourraient permettre des transmissions à 1 W dans la bande de 868 MHz, mais sous des conditions spécifiques. C’est donc à la responsabilité des utilisateurs de vérifier la légalité de leur usage local. Pour les États-Unis, la bande 9xx MHz à 1 W est autorisée, tandis qu’en Thaïlande, la réglementation permet des transmissions allant jusqu’à 4 W, avec un cadre légal à respecter.
Le kit de démarrage WisMesh 1W Booster est commercialisé au prix de **39 $** sur la boutique en ligne de RAKwireless. Il pourrait également être disponible sur des plateformes telles qu’AliExpress et Amazon, facilitant ainsi son acquisition pour de futurs projets IoT.
