Selon cnx-software, KiCad 10, la dernière version du logiciel EDA open source, a été récemment publiée avec plusieurs améliorations notables. Parmi celles-ci, on trouve le support du mode sombre, des importateurs pour Allegro, PADS, et gEDA/Lepton PCB, ainsi que différentes modifications concernant l’éditeur schématique, incluant l’affichage hop-over et des améliorations dans l’éditeur PCB, telles qu’un nouvel éditeur graphique de règles DRC.
KiCad 10 avec 7 609 validations et 952 nouveaux symboles
Cette version de KiCad a bénéficié de l’engagement de nombreux contributeurs, ayant enregistré plus de 7 609 validations uniques après la sortie de son prédécesseur en février 2025. Avec l’ajout de 952 nouveaux symboles, de 1 216 nouvelles empreintes, et de 386 nouveaux modèles 3D, KiCad 10 enrichit considérablement sa bibliothèque. Cette mise à jour permet aux utilisateurs de gagner en efficacité lors de la conception de circuits imprimés.
Mode sombre et personnalisations de l’interface utilisateur

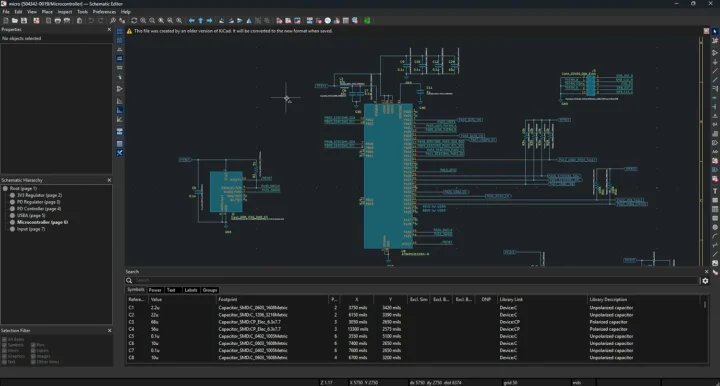

Les utilisateurs de Windows apprécieront la nouvelle fonctionnalité de mode sombre, qui améliore l’expérience visuelle du logiciel. KiCad 10 introduit également des barres d’outils personnalisables, permettant une interface adaptée aux préférences personnelles. Parmi les autres améliorations, la possibilité d’annuler ou de rétablir les actions dans les boîtes de dialogue, ainsi qu’une sélection lasso pour un choix plus flexible. De nouveaux importateurs pour Allegro, PADS, et gEDA/Lepton PCB renforcent également la compatibilité du logiciel.

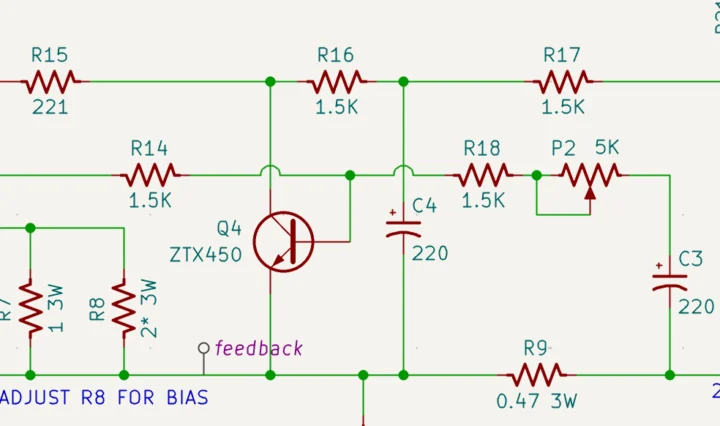

Les améliorations de l’édition schématique incluent la gestion des variantes pour permettre un projet unique avec différentes nomenclatures. Cette version supporte l’affichage des sauts, les cavaliers, ainsi que le regroupement. Les utilisateurs peuvent désormais exporter et importer des tables de broches au format CSV, facilitant encore la gestion de leurs projets.

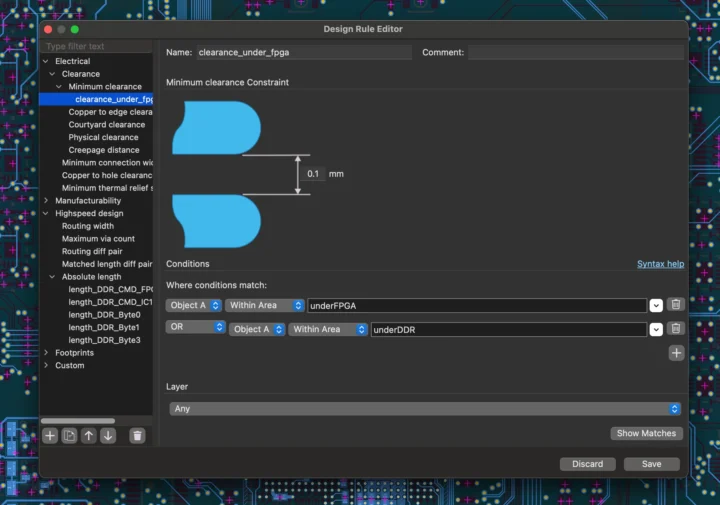

En ce qui concerne la conception PCB, un nouveau réglage dans le domaine temporel offre plus de flexibilité en matière de contraintes, utilisant des profils de réglage. KiCad 10 introduit aussi des blocs de conception dans l’éditeur PCB, tout en améliorant le support des objets de couche interne, permettant l’ajout de formes graphiques et d’exceptions. Une fonctionnalité d’échange de broches sans contrainte facilite l’annotation des modifications entre le schéma et le PCB. Enfin, l’éditeur graphique de règles DRC est maintenant intégré, répondant ainsi aux besoins croissants de personnalisation des designs.
En complément, KiCad 10 propose également des fonctionnalités telles que le support des codes-barres, des remplissages hachurés, ainsi que des outils d’édition précise pour les polygones. Les actions de correction suggérées pour les erreurs DRC et l’exportation PDF 3D viennent s’ajouter à la liste des fonctionnalités améliorées. Ces changements visent à optimiser les flux de travail des utilisateurs et à offrir un environnement de conception plus intuitif.

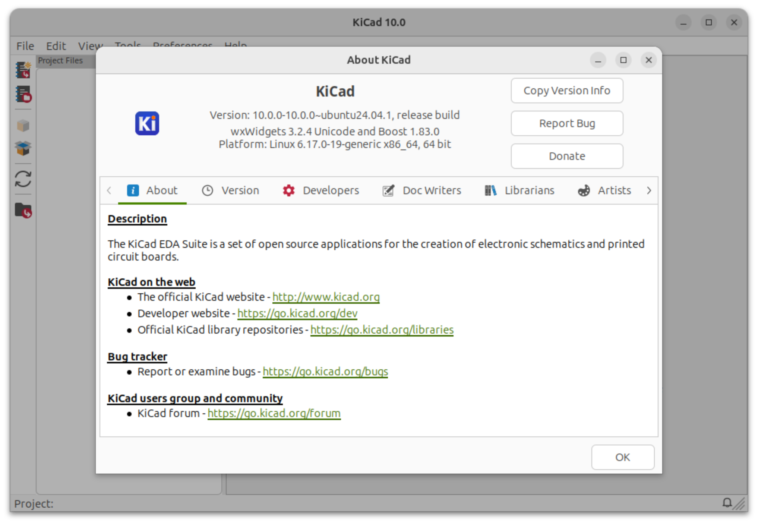

Pour installer KiCad 10 sur votre système, vous pouvez accéder à la page de téléchargement. Pour ma part, je l’ai installé sur Ubuntu 24.04 de manière similaire à l’installation de KiCad 9.

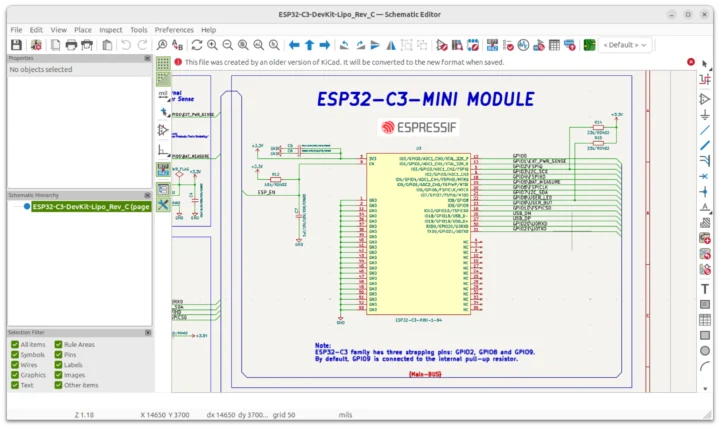

Soucieux de découvrir les nouveautés, j’ai rapidement testé le logiciel avec les fichiers de conception matérielle ESP32-C3-DevKit-LiPo d’Olimex. Bien que j’aie reçu le message habituel concernant une version précédente, aucun souci majeur n’est apparu dans les schémas.
… et la disposition du PCB, qui se sont ouvertes sans complications.
Comme dans toute mise à jour, des ajustements considérables peuvent survenir entre les versions majeures. Par exemple, certains utilisateurs sur les réseaux sociaux rapportent des problèmes avec leurs symboles personnalisés et bibliothèques d’empreintes après la transition vers KiCad 10, bien que de telles irrégularités soient généralement rectifiées rapidement.
