Jetway MF30 – Un SBC de 3,5 pouces avec SoC Intel Core i5-1335U/1335UE Raptor Lake de 13e génération, prise en charge de quatre écrans

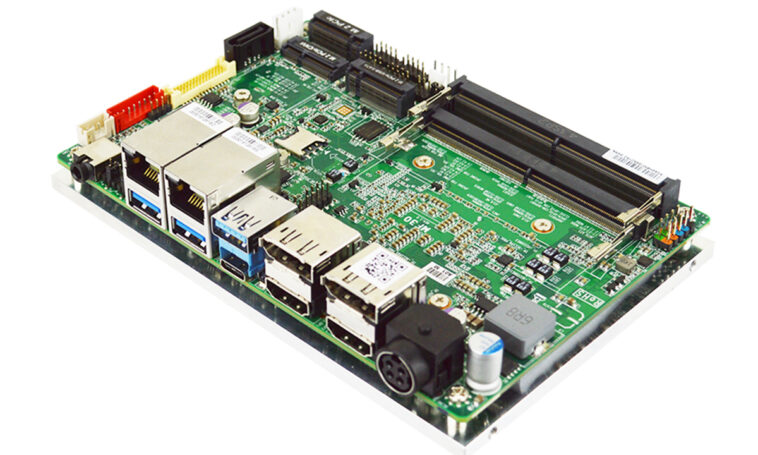

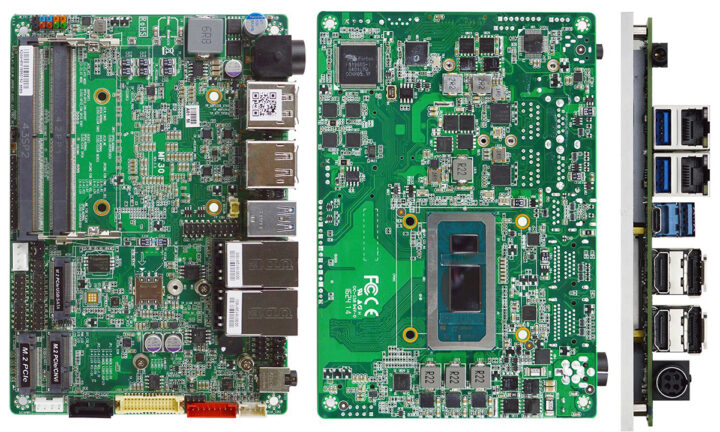

La Jetway MF30 est une carte sous-compacte de 3,5 pouces alimentée par des processeurs Intel Core Raptor Lake-P série U de 13e génération, notamment les Intel Core i5-1335U et Core i5-1335UE. Conçue pour les applications intégrées telles que l’affichage numérique, les systèmes de contrôle, les configurations de jeu et les centres de transport, la carte prend en charge des configurations multi-écrans haute définition polyvalentes avec deux ports HDMI, deux DisplayPorts, un DP de type C et une interface LVDS/eDP. . Pour la connectivité, le MF30 offre deux ports 2,5 GbE, trois ports USB 3.2 Gen2, quatre ports USB 2.0 et un port USB Type-C, tandis que les options de stockage incluent un port SATA III et des prises M.2 (2242/2280).

Jetway est bien connu pour ses SBC et nous avons déjà couvert des produits tels que la carte mère JMTX-ADN8, la carte mère mini-ITX JNUC-ADN1 et la carte mère JF35-ADN1 de 3,5 pouces, toutes alimentées par le processeur Intel N97. De plus, nous avons exploré d’autres SBC et mini PC dotés de SoC Raptor Lake de 13e génération, notamment l’iBASE IB961, le GEEKOM GT13 Pro, le Cincoze DV-1100 et le LattePanda Sigma. Si vous êtes intéressé par des produits similaires, n’hésitez pas à les consulter.

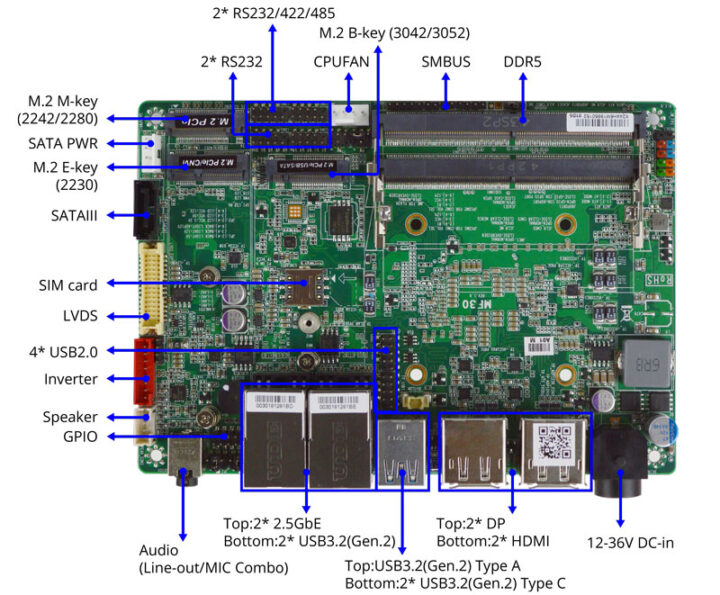

Les spécifications du Jetway MF30 :

• SoC
  • Processeur Intel Core i5-1335UE Raptor Lake-P de 13e génération avec 10 cœurs, 12 threads jusqu’à 4,50 GHz, 12 Mo de cache intelligent, PBP : 15 W
  • Processeur Intel Core i5-1335U Raptor Lake-P de 13e génération avec 10 cœurs, 12 threads jusqu’à 4,60 GHz, 12 Mo de cache intelligent, PBP : 15 W
  • GPU – Intel Iris Xe Graphics sur les deux SKU
• Mémoire système – 2 x jusqu’à 64 Go DDR5 4 800 MHz via un support SO-DIMM double canal
• Stockage
  • Prise M-Key 2242/2280 (PCIe 4.0 x4) pour SSD NVMe
  • Port SATAIII 6 Gb/s
• Afficher
  • LVDS jusqu’à 1920 x 1200 à 60 Hz, eDP co-lay
  • 2x HDMI 2.0b jusqu’à 4K 60 Hz
  • 2x DP 1.4 jusqu’à 4K 60 Hz
  • USB Type-C DP 1.4 jusqu’à 4K 60 Hz
  • Prend en charge jusqu’à 4x écrans indépendants
• Audio
  • Combo sortie ligne/micro externe 3,5 mm via le contrôleur audio Realtek ALC897
  • En-tête de haut-parleur
• Réseautage
  • Port RJ45 2,5 GbE via contrôleur Intel i226V
  • Port RJ45 2,5 GbE via le contrôleur Intel i226LM
  • WiFi et/ou 4G LTE/5G en option via des modules M.2 (voir section Extension)
• USB
  • 3 ports USB 3.2 Gen 2
  • Port USB 3.2 Gen 2 Type-C avec prise en charge du mode DP ALT
  • 4x USB 2.0 via connecteur
• Port série
  • 2x connecteurs RS232/422/485 (COM1/COM2)
  • 2x connecteurs RS232 (COM3/COM4)
• Expansion
  • Prise M.2 E-key 2230 (USB2.0/PCIe 3.0×1) prenant en charge CNVi (WiFi)
  • Prise M.2 B-key 3042/3052 (USB 3.2/USB3.0) + emplacement pour carte Nano SIM pour 4G/5G/LTE ; OU Prise M.2 B+M-key 2242 (SATA/PCIe 3×1) pour SSD
• Divers
  • Minuterie de surveillance à 255 niveaux avec batterie au lithium
  • En-tête GPIO 8 bits
  • BIOS UEFI
  • Embase SMBUS à 5 broches
  • Connecteur 4 broches pour ventilateur CPU
  • En-tête du panneau avant pour le voyant actif du disque dur, le voyant d’alimentation, la mise sous/hors tension et la réinitialisation
  • Intrusion dans le châssis
• Sécurité – TPM2.0 (facultatif)
• Alimentation
  • Alimentation externe +12V ~ +36V via un connecteur DC sur le panneau arrière
  • La prise +12 V ~ +36 V DC accepte les fiches avec un connecteur mini-DIN à 4 broches
  • Type d’alimentation – Mode AT/ATX (par défaut)
• Dimensions – 148 x 102 mm (SBC 3,5 pouces)
• Température et humidité
  • Température de fonctionnement : -20°C ~ 60°C
  • Température de stockage : -20°C ~ 85°C
  • Humidité de fonctionnement : 10 ~ 90 % d’humidité relative, sans condensation
  • Humidité de stockage : 0 ~ 90 % d’humidité relative, sans condensation
• Certifications – CE/FCC Classe A

En termes de logiciel, le Jetway MF30 SBC est compatible avec les systèmes d’exploitation Windows 11 (64 bits), Windows 10 (64 bits) et Linux. Pour rationaliser la configuration, la société fournit tous les pilotes nécessaires dans la section de téléchargement de la page du produit pour un accès facile.

La boîte comprend la carte mère MF30, un dissipateur thermique de type plat pré-assemblé, deux câbles de port COM de 22 cm (pas de 2,0 mm), un câble d’alimentation en Y SATA (pas de 5,0 mm pour 32 cm et pas de 2,54 mm pour 20 cm) et un câble de 50 cm. Câble SATA, fournissant tous les composants essentiels à la configuration.

Au moment de la rédaction de cet article, la société n’a fourni aucune information sur les prix du SBC Jetway MF30 3,5 pouces basé sur Raptor Lake. Pour plus d’informations, reportez-vous à la page produit et au communiqué de presse officiel.
