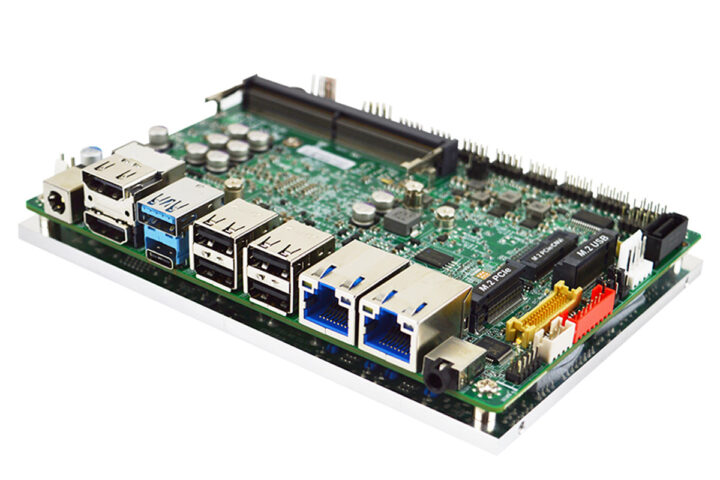

Jetway F35-ASL1 – un Intel Atom de 3,5 pouces X7433RE SBC avec double 2,5 gbe, six ports com et sorties d’affichage triple 4K

Jetway F35-ASL1 SBC sous-compact de 3,5 pouces est construit autour du processeur Intel Atom X7433re (lac Amston) et conçu pour les applications industrielles et intégrées. Ce SBC prend en charge jusqu’à 32 Go de mémoire DDR5 4800 MHz et offre une sortie d’affichage triple via deux ports HDMI, un DP USB Type-C et une interface LVDS / EDP.

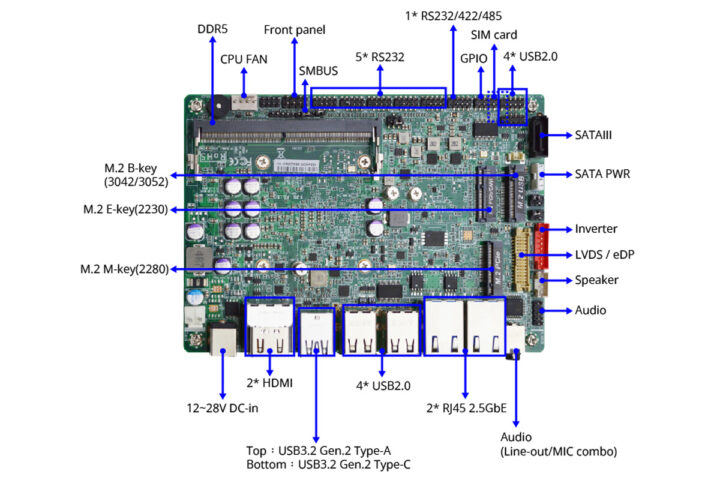

Il comprend également deux ports Ethernet de 2,5 Gb Les options de stockage incluent un port SATA III, une clé m M.2 et un EMMC à bord en option 64 Go. Le conseil d’administration fournit des E / S vastes avec une USB 3.2 Gen 2 Type-C, une USB 3.2 GEN 2, huit USB 2.0 et six ports COM. Conçu pour les environnements industriels, il dispose d’une large gamme d’entrée CC (12–28V) avec des mécanismes de protection de puissance (RVP, OCP et OVP), et une conception robuste soutenant la résistance aux chocs et aux vibrations. Il convient à l’automatisation industrielle, à l’informatique Edge, à l’IoT, à la signalisation numérique et aux applications de réseautage.

Jetway F35-ASL1 Spécifications:

• Amston Lake Soc – Intel Atom X7433re Processeur quad-core @ jusqu’à 3,4 GHz avec cache de 6 Mo, graphiques Intel UHD 32EU; TDP: 9W
• Mémoire système – jusqu’à 32 Go DDR5 4800 MHz via une fente So-DIMM 1X
• Stockage
  • Port SATA III
  • NVME ou SSDS SATA via M.2 M-Key Sockets (voir la section Expansion)
  • Facultatif à bord 64 Go EMMC 5.1 (SKU – F35-ASL1-74330810)
• Afficher
  • HDMI 2.0b jusqu’à 4096 × 2160 @ 60Hz
  • HDMI 1,4 jusqu’à 4096 × 2160 @ 30hz
  • USB Type-C DP 1,4 jusqu’à 4096 × 2160 @ 60Hz
  • LVDS 24 bits / EDP jusqu’à 1920 × 1200 @ 60Hz
  • Prise en charge de jusqu’à trois écrans indépendants
• Réseautage
  • Port 2x 2.5GBE RJ45 via le contrôleur Intel I226-V
  • WiFi et Bluetooth en option via M.2 Socket E-Key
  • Cellulaire 4G / 5G facultatif via m.2 socket B-Key et emplacement de carte SIM à bord (voir la section Expansion)
• Audio
  • 1x combo audio combo (ligne-out / mic-in)
  • Ampli 3W intégré
• USB
  • Port 1x USB 3.2 GEN 2 TYPE-C (10 Gbit / s, mode DP ALT)
  • Port 1x USB 3.2 GEN 2 (10 Gops)
  • 4x ports USB 2.0
  • 4x USB 2.0 (via les en-têtes internes)
• En série
• Expansion
  • M.2 b-key 3042/3052 socket (USB 3.2 / USB 2.0) + fente de carte SIM pour le module 4G LTE / 5G
  • Socket E-Key 2230 M.2 (USB 2.0 / PCIe 3.0 x1) pour Wi-Fi / Bluetooth
  • 1x M.2 M-Key 2280 (PCIe 3.0 x2) pour les SSD NVME
  • En-tête GPIO 8 bits
  • En-tête i2c
• Sécurité
  • F35-ASL1-74330210 et F35-ASL1-74330810 – TPM 2.0 (DTPM)
  • F35-ASL1-74330010 – Intel PTT (FTPM)
• Mission
  • Timer de chien de garde (255 niveaux)
  • RTC avec batterie de lithium
  • En-tête d’intrusion du châssis
  • En-tête de sélection en mode ATX
  • BIOS UEFI avec Wake on LAN Support
  • En-tête SMBUS
  • Panneau avant – LED active du disque dur, LED d’alimentation, puissance en marche, réinitialisation
• Mode d’alimentation – 12–28V DC AT / ATX (par défaut) avec DIN à 4 broches
• Dimensions – 148,0 x 102,0 mm (facteur de forme de 3,5 pouces)))
• Température et humidité
  • Température de fonctionnement: -20 ° C ~ 60 ° C
  • Température de stockage: -20 ° C ~ 85 ° C
  • Humidité opérationnelle: 10 ~ 90% d’humidité relative, sans condensation
• Résistance aux chocs – 15g (11 ms)
• Résistance aux vibrations – 1 grms (5-500Hz)
• Certifications – CE / FCC Classe A

La SBC sous-compacte de 3,5 pouces SBC de 3,5 pouces de la jetware prend en charge Linux, Windows 10 et Windows 11. La société publiera généralement les images dans la section de téléchargement de la page des produits, mais au moment de la rédaction, celles-ci ne sont pas encore disponibles.

The datasheet mentions that there are three variants of the 3.5-inch Atom x7433RE SBC: the F35-ASL1-74330010 with Intel PTT (fTPM) while the F35-ASL1-74330210 and F35-ASL1-74330810 use a TPM 2.0 chip (dTPM), and the latter comes with 64GB of eMMC stockage.

Le mois dernier, nous avons écrit sur le jetway F35-MTU, un autre SBC de 3,5 pouces avec des fonctionnalités très similaires, mais construite autour du SOC Intel Core Ultra 7 ou Ultra 5. Nous avons également écrit sur IBASE IB839, I-PI SMARC d’Adlink et la carte mère ASUS X7433RE-IM-A 3,5 pouces alimentée par le processeur quad-core Intel Atom X7433re, et certains avec des options pour d’autres processeurs Amston Lake.

Le jetway F35-ASL1 est expédié avec un dissipateur thermique pré-assemblé et une plaque de processeur, un câble SATA de 50 cm, un câble en Y Sata Power et deux câbles de port de 22 cm. Plus d’informations peuvent être trouvées sur la page du produit et la fiche technique.
