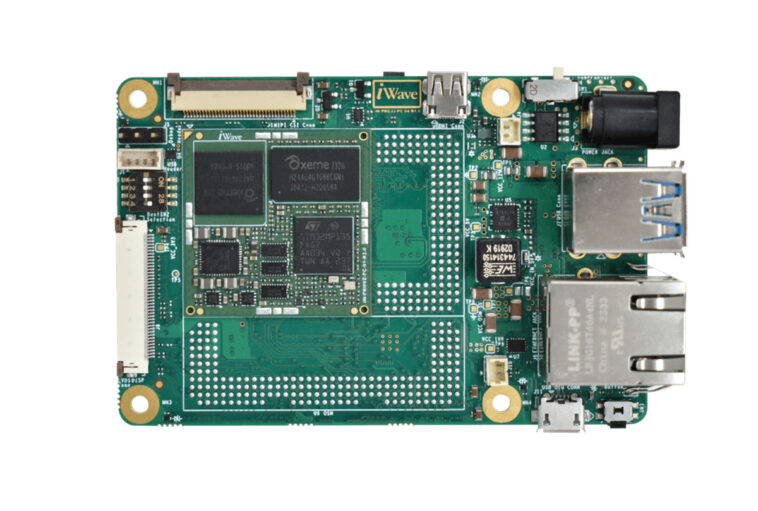

IWAVE Systems IW-Rainbow-G54S est un SBC de la taille d’une carte de crédit équipé d’un système de système OSM Size-S (30x30mm) basé sur STM32MP133 ou STM32MP135 Cortex-A7 SOC avec jusqu’à 1 Go de RAM, et jusqu’à 128 Go Flash.
Les interfaces incluent un port Gigabit Ethernet, un port USB Type-A, une interface d’affichage LCD RVB 18 bits et trois connecteurs haute densité à 100 broches pour des I / OS supplémentaires. Le SBC IW-Rainbow-G54S est conçu pour les applications industrielles avec une plage de température de -40 à + 85 ° C. Bien qu’il soit équipé d’un module OSM Size-S, nous remarquerons également que la carte de transporteur a une empreinte pour les modules OSM Size-M (45x30mm) et OSM Size-L (45x45mm) indiquant qu’il sera utilisé avec d’autres modules OSM dans le avenir.

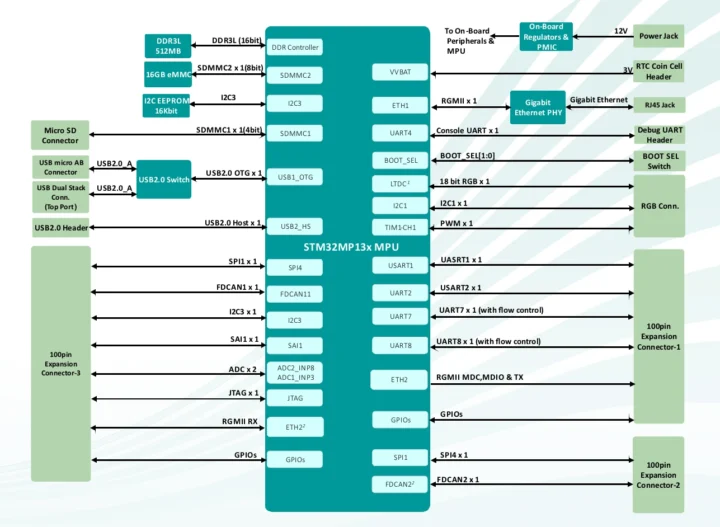

Iwave Systems IW-Rainbow-G54S Spécifications:
- Système sur module – IW-Rainbow-G54m
- Soc (l’un ou l’autre)
- STMICRO STM32MP133 Cortex-A7 à noyau unique avec ou sans cryptographie Secure Boot +; Pour les applications sans tête
- STMICRO STM32MP135 Cortex-A7 à noyau unique avec ou sans cryptographie Secure Boot +; Prend en charge l’interface d’affichage parallèle LCD-TFT et une caméra parallèle 16 bits
- Mémoire – 512 Mo DDR3L (option 1 Go)
- Stockage
- 4 Go EMMC Flash (extensible jusqu’à 128 Go)
- 16kbit eeprom
- Réseautage – On module Gigabit Ethernet Phy
- Gestion de l’alimentation – STMICRO STPMIC1EPQR PMIC
- Dimensions – 30 x 30 mm (OSM Size-S)
- Soc (l’un ou l’autre)
- Stockage – MicroSD
- Interface d’affichage – connecteur d’affichage RVB 18 bits avec i2c touchez le côté de la carte (uniquement pour le modèle STM32MP135)
- Interface de la caméra – Connecteur MIPI CSI (non utilisé ici)
- Réseautage – Gigabit Ethernet RJ45 Jack
- USB
- Port otg 1x micro USB 2.0
- Tête USB

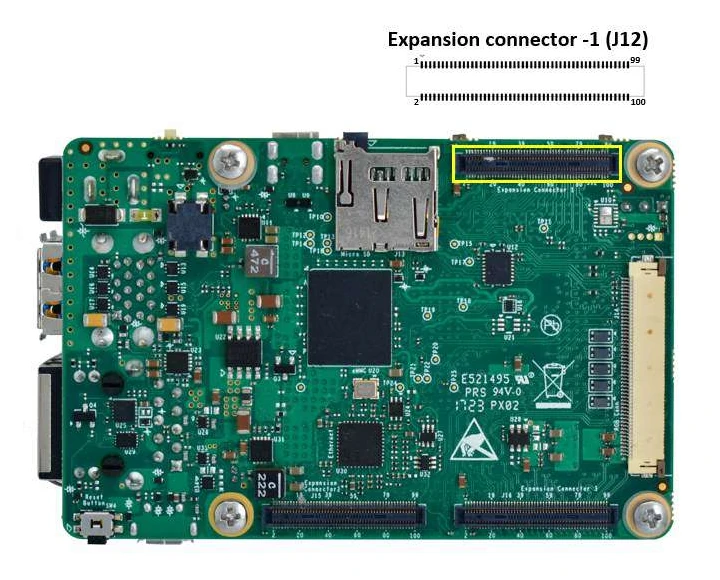

- Extension – Connecteurs de 3x à 100 broches
- 4x UART (x2 avec contrôle de débit)
- 2x rgmii (Ethernet)
- Bus 2x Can
- 2x SPI, 2X I2C
- 2x ADC
- 1x I2S
- 7x gpios
- Jtag
- Débogage – En-tête de débogage UART; JTAG via un connecteur à 100 broches
- Mission
- En-tête de la batterie RTC
- Tête de ventilateur
- Alimentation – 12v / 2a via la prise DC
- Dimensions – 85 x 56 mm (facteur de formulaire de carte de crédit)
- Plage de températures – -40 ° C à + 85 ° C (industriel)
- Conformité – Reach & Rohs3 Conforme
IWAVE Systems indique que le STM32MP133 / STM32MP135 OSM SBC prend en charge Linux 6.1.28 (ou plus). La société fournit une documentation publique accessible immédiatement après avoir quitté votre e-mail (brochure, fiche technique, fichier de pas), mais la documentation Linux et SBC ne peuvent être accessibles qu’après avoir parlé aux ventes. Il y a également un court guide de démarrage disponible sans aucune inscription montrant comment démarrer une image Yocto-Build St OpenStlinux sur le tableau.
Des échantillons des IW-Rainbow-G54 avec STM32MP135 SOC et 512 Mo de RAM peuvent être achetés sur Digikey pour 268,42 $. À ce prix, il sera principalement (seulement?) Intéressant en tant que plate-forme d’évaluation pour le module OSM Size S. Des informations supplémentaires peuvent être trouvées sur la page du produit.
