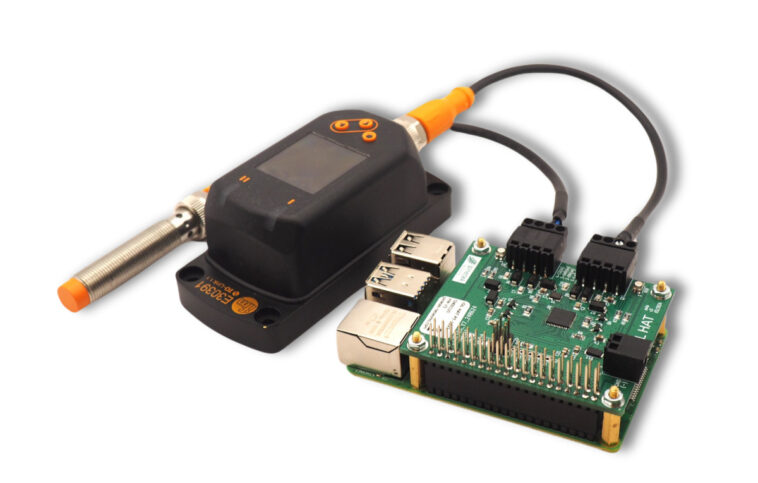

Le chapeau IOL de Pinetek Networks est une carte d’extension Raspberry Pi utilisant le protocole IO-Link (IEC 61131-9) pour interagir avec les capteurs industriels. Il est basé sur l’émetteur-récepteur maximal des appareils analogiques MAX14819 et propose deux connecteurs SDCI («communication numérique unique»).
Alors que les travaux sur le protocole de communication IO-Link ont commencé en 2006, et l’interface de communication numérique (SDCI) CEI 61131-9 pour les petits capteurs et les actionneurs « a été adoptée en 2013, elle est venue récemment sur notre radar avec des produits comme le Stmicro Evliol4LSV1 Io-Link Actory Board et RENESASAS CCE4511 IO-Link Master et Zssc366 Io-Link Io-link conditionneur de signal du capteur. Le chapeau IOL apporte la norme IO-Link pour la communication IoT industrielle au Raspberry Pi.
Spécifications du chapeau IOL:
- Chipe d’Io-Link – Dispositifs analogiques Max14819 Émetteur-récepteur maître à double liaison Io avec des crampons intégrés et des contrôleurs d’alimentation L +
- 2x ports SDCI pour les capteurs et actionneurs IEC 61131-9 (IO-link)
- Connexion de l’hôte (l’une ou l’autre)
- Modèle PT-1201 – En-tête GPIO à 40 broches; SPI et interruptions utilisées; 3,3 V niveaux logiques; Deux chapeaux IOL peuvent être empilés.
- Modèle PT-1202 – connecteur générique à 7 broches avec SPI, interruption, 3,3 V et GND (port de cavalier non utilisé)
- Sélection du port de cavalier pour SDCI 1-2 / SDCI 3-4
- LED d’état pour les ports SDCI
- Alimentation – 24V via un connecteur à 2 broches
- Dimensions – 65,5 x 66 x 18 mm (Raspberry Pi Hat compatible)
- Plage de températures – -25 ° C à 60 ° C
- Accessoires – espaceurs 4x avec noix

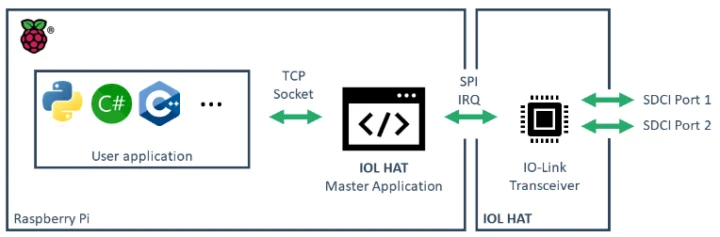

Outre le matériel lui-même, Pinetek fournit le logiciel pour s’exécuter sur le Raspberry Pi et contrôler le module d’extension du chapeau IOL via SPI et interruptions. Il y a aussi une broche de sélection de puces pour contrôler deux chapeaux IOL empilés l’un sur l’autre. L’application principale a établi une connexion TCP avec l’application utilisateur, et la société fournit des exemples en C et Python. Un binaire est fourni ainsi que le code source pour les personnes souhaitant le construire sur d’autres plateformes.
Remarque L’application maître est basée sur la pile I-Link à partir de RT-Labs avec double licence (GPLV3 / Commercial). Le projet repose sur la licence GPLV3, mais selon votre cas d’utilisation, vous pouvez avoir besoin d’une licence commerciale avec des options de support et de maintenance. Vous trouverez le code source sur GitHub, tandis que les manuels logiciels et matériels, et des fichiers étapes peuvent être trouvés sur le site Web de Pinetek.
Pinetek Networks vend le chapeau IOL sur Tindie pour 92,25 $ et le produit est expédié d’Allemagne. Plus de détails peuvent également être trouvés sur la page du produit, où vous pouvez également acheter le chapeau directement à la société. Enfin, la vidéo ci-dessous montre une démo à l’aide d’un écran IO-Link HMI et d’un capteur de distance IO-Link pour des objets métalliques.
