Instructions de montage du boîtier de la caméra Nwazet Pi A +

La partie découpée au laser du boîtier de la caméra est protégée par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi modèle A +
  • Appareil photo Raspberry Pi
  • 6x plaques en acrylique noir mat
  • 3 plaques minces en acrylique transparent
  • 7 vis 1/4 “noires
  • 1x vis en acier 3/16 “
  • 4x vis noires 7/16 “
  • 4x écrous hexagonaux
  • 3 entretoises hexagonales M / F de 1 “
  • Entretoises hexagonales 4x 1/4 “F / F
  • 4x pieds en caoutchouc

En option pour un montage mural:

  1. montage mural
  2. 2x vis M5
  3. 2x écrous M5

Optionnel:

  1. lentille magnétique

Remarque: l’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

blank

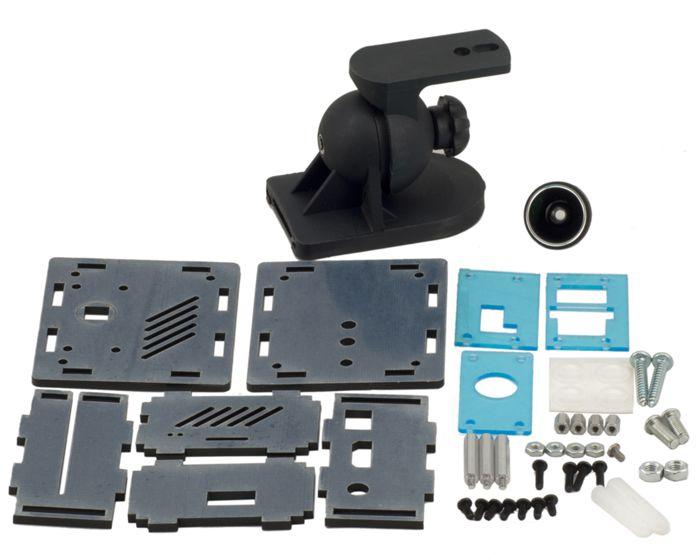

Voici toutes les pièces de la nomenclature, avant que les pièces en acrylique aient vu leur papier protecteur décollé.

  1. Décollez le film protecteur des deux côtés de toutes les pièces en acrylique.
  2. blank

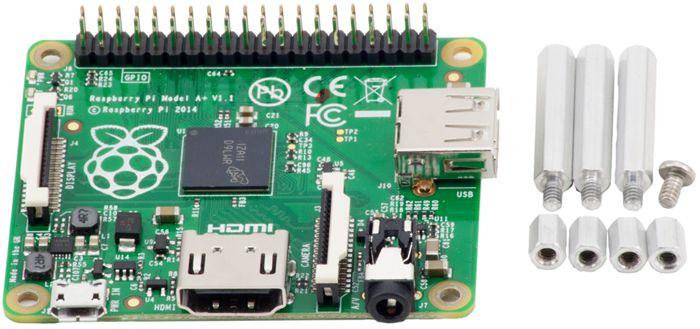

    Orientez le RPi modèle A + de sorte que le logo Raspberry Pi soit droit, puis insérez une entretoise mâle / femelle de 1 ”dans les trous de montage en haut à gauche, en bas à gauche et en bas à droite sur la carte et fixez-la sur le dessous de la carte avec une distance de ¼ ”.

    blank

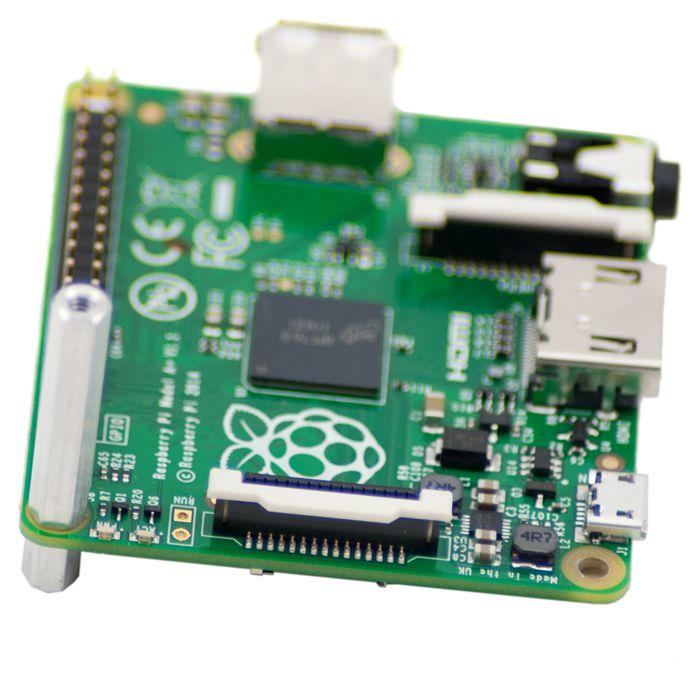

    Avec le trou de montage restant, en haut à droite, insérez la vis argentée de 3/16 ”et fixez-la avec une entretoise de ¼”.

    blank

  3. blank

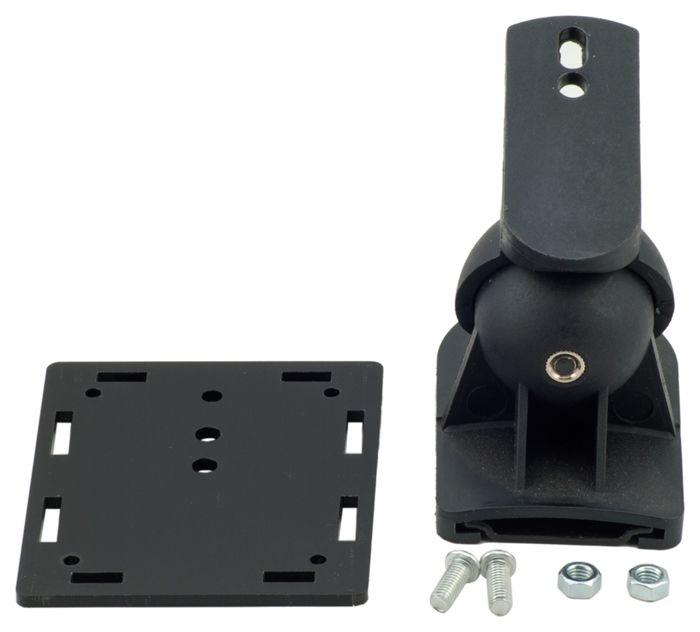

    Si vous n’utilisez pas le support mural en option, vous pouvez ignorer cette partie. Si vous l’êtes, repérez les deux vis et écrous M5.

    Insérez les deux vis M5 dans les deux trous correspondants du bas du boîtier et à travers le support mural. Les têtes des vis doivent être à l’intérieur de la boîte

    blank

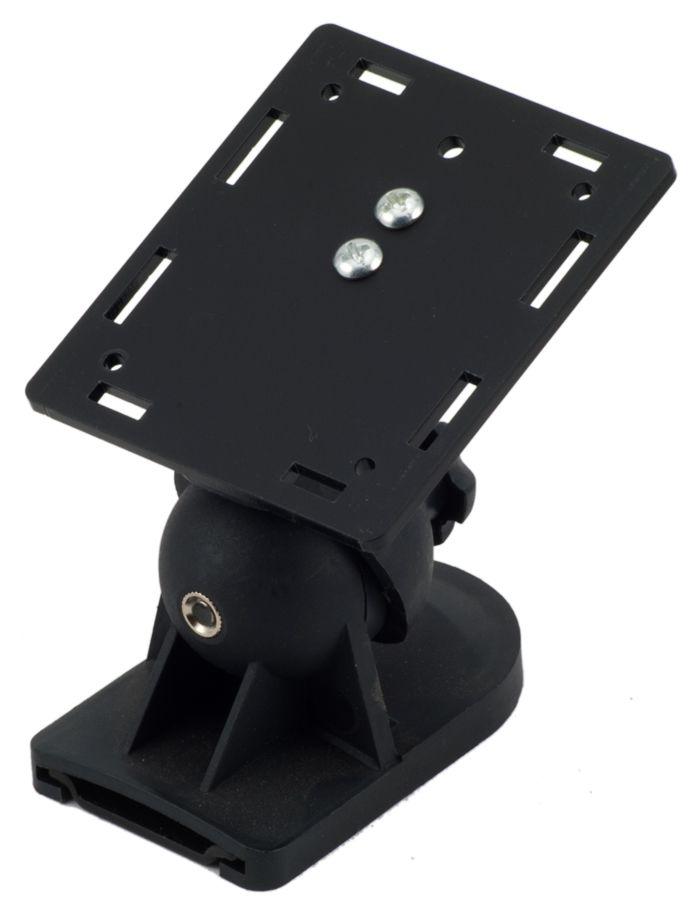

    Assurez-vous que le support mural et la plaque inférieure sont correctement alignés, puis fixez le support mural sur le fond du boîtier avec les deux écrous M5.

  4. blank

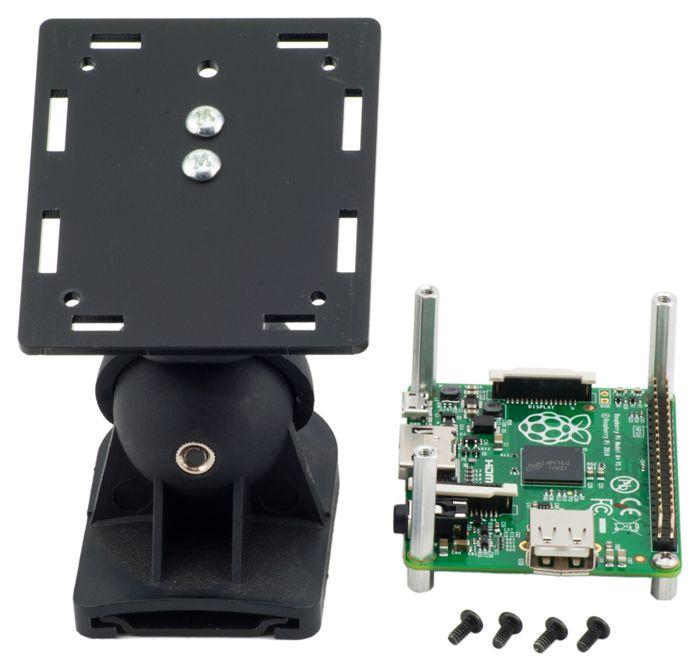

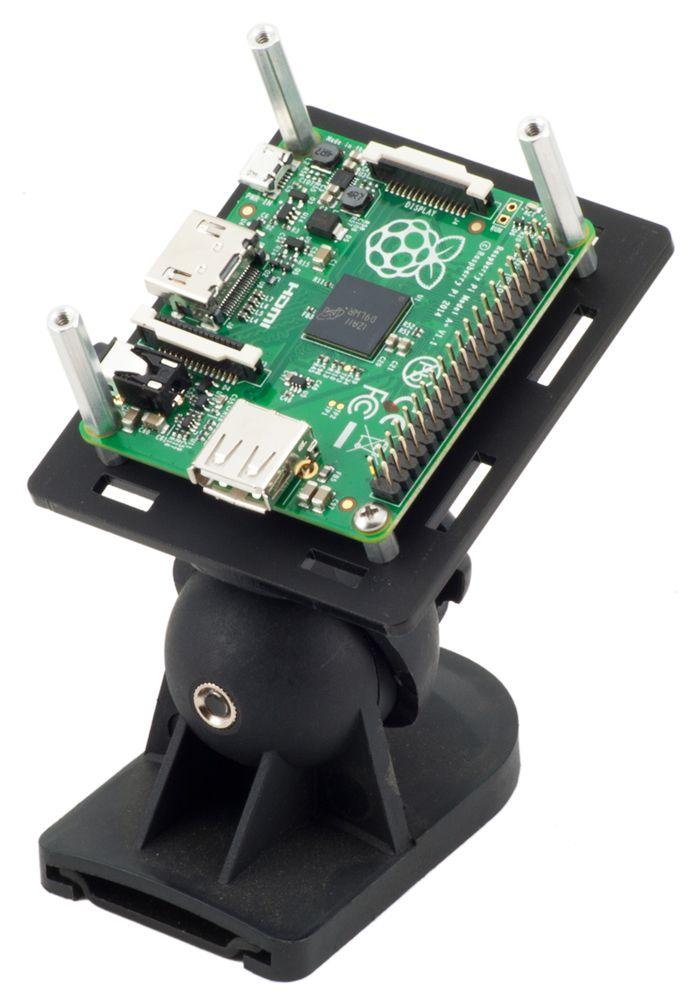

    Maintenant, nous allons fixer le pi sur la plaque inférieure. Avec les deux trous de montage mural en haut et le port USB du pi en bas, placez le pi sur la plaque inférieure et fixez-le par le dessous à l’aide des vis noires ¼ ”

    blank

  5. blank

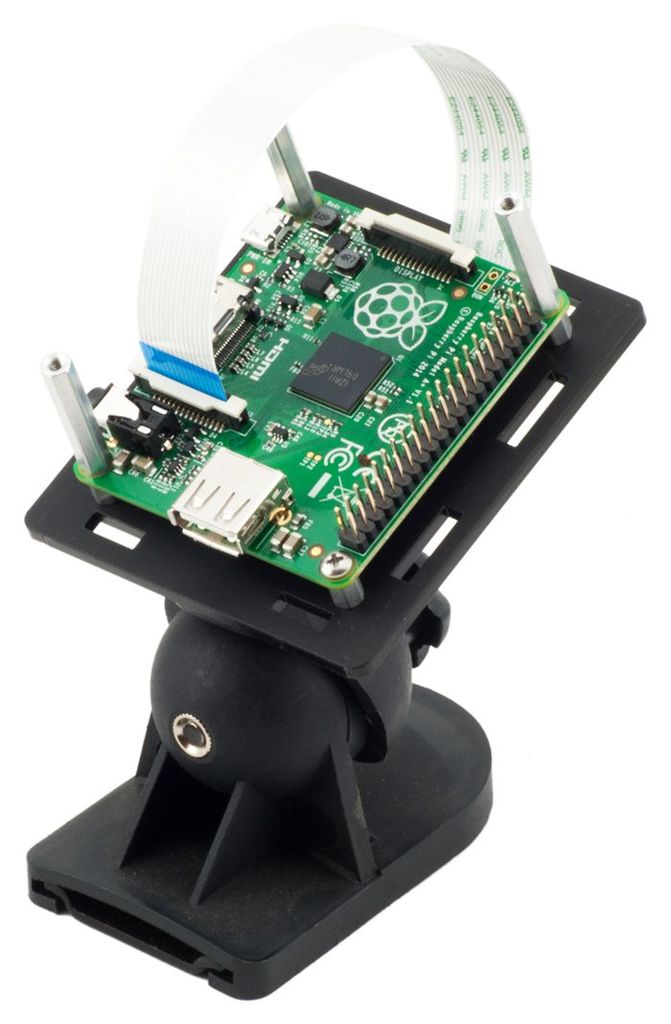

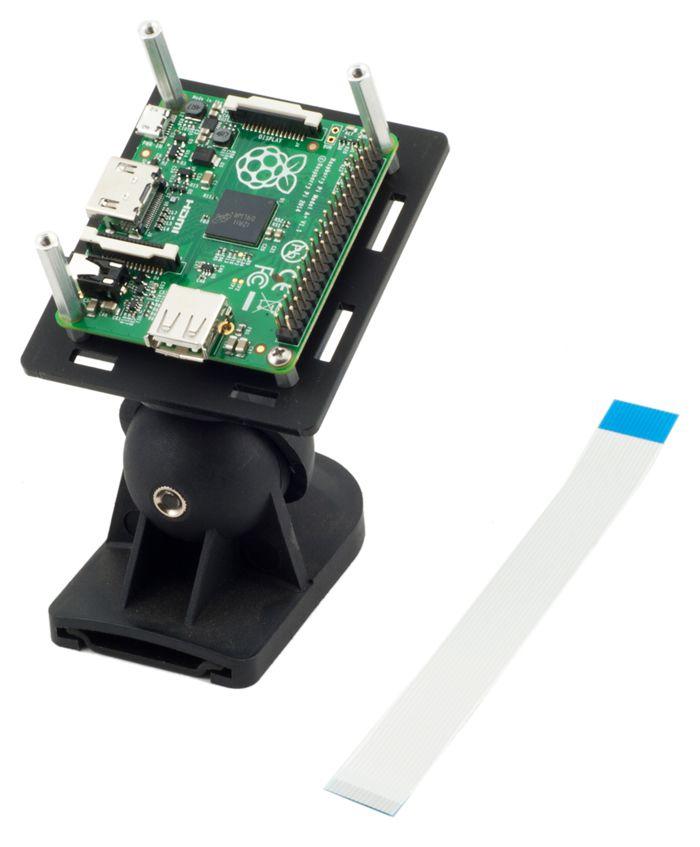

    Prenez le câble plat de l’appareil photo et fixez une extrémité au connecteur de l’appareil photo du Raspberry Pi, situé entre le port HDMI et la prise 3,5 mm. Tirez très doucement les deux extrémités de la partie supérieure du connecteur. Il devrait faire un petit clic et devrait se déplacer un peu autour du connecteur, laissant suffisamment d’espace pour insérer facilement le câble ruban de la caméra. Insérez le câble plat de l’appareil photo dans le connecteur de l’appareil photo, en vous assurant que les contacts font face au port HDMI. En tenant le câble au bas du connecteur et en vous assurant qu’il reste correctement aligné, poussez la partie supérieure du connecteur vers le bas. Le câble doit maintenant être solidement fixé au Raspberry Pi.

    blank

  6. blank

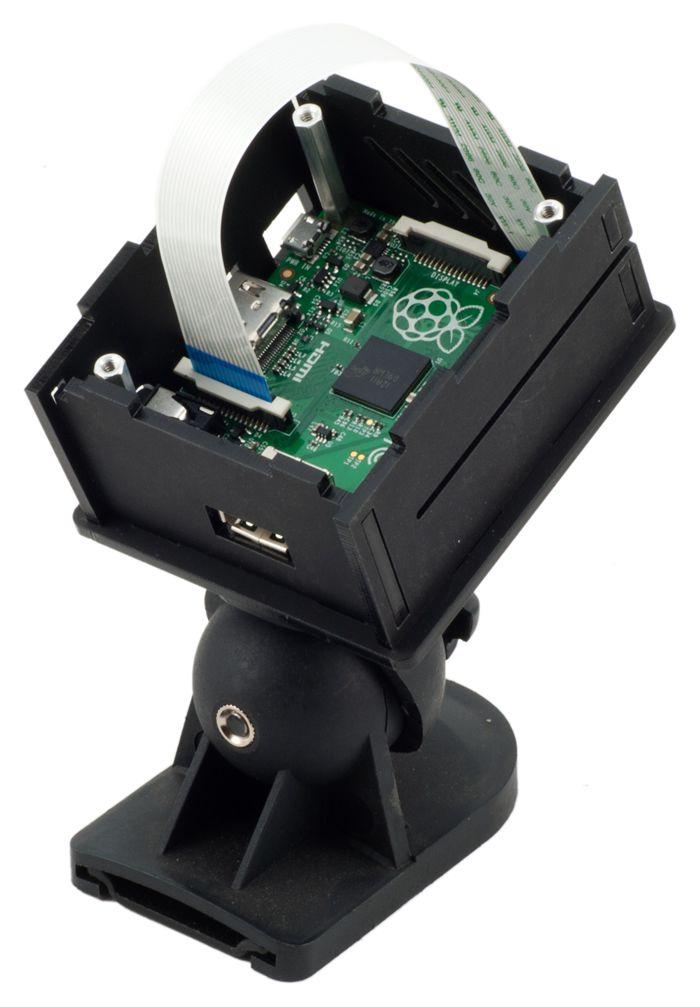

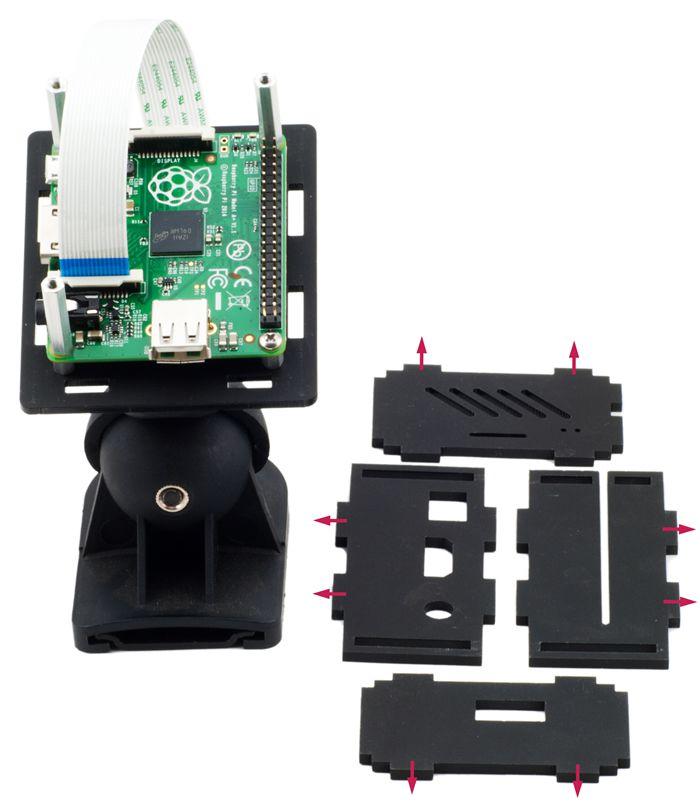

    Assurez-vous que chacun des 4 murs du boîtier de la caméra est correctement orienté (vérifiez l’image pour référence, les bords marqués d’une flèche doivent être orientés vers le haut, le côté opposé s’insérant dans la plaque inférieure) et insérez-les en position autour du Raspberry Pi.

    blank

  7. Maintenant, nous devons attacher notre style de caméra à la plaque avant. Commencez par placer la fine plaque acrylique transparente en position et insérez une vis M2 x 10 mm dans chaque trou de montage d’angle.

    blank

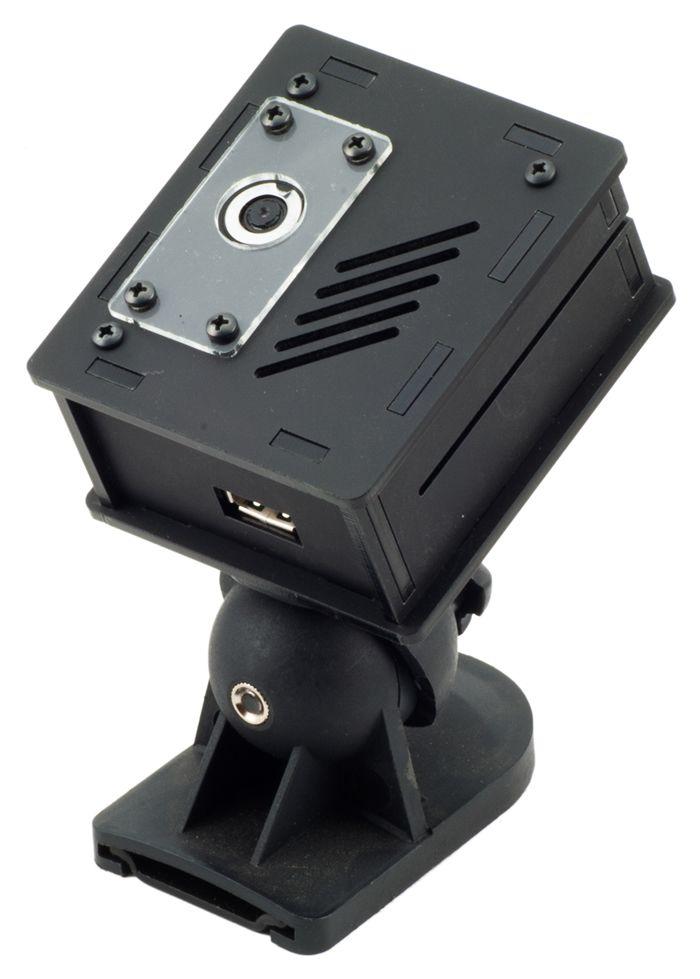

    Retournez soigneusement la plaque afin que les extrémités des vis soient maintenant face à vous. Endroit DEUX Rondelles M2 sur chacune des vis.blankAjoutez le module de caméra et fixez-le à l’aide des écrous M2.blankblank

  8. Si vous ajoutez un objectif – Dans le petit boîtier d’objectif, vous trouverez un anneau magnétique en métal. Décollez le film protecteur bleu, décollez le support autocollant et collez l’anneau métallique à l’avant du boîtier autour de l’objectif de l’appareil photo. Assurez-vous d’appuyer sur une belle entreprise pour obtenir un bon ajustement.

    blank

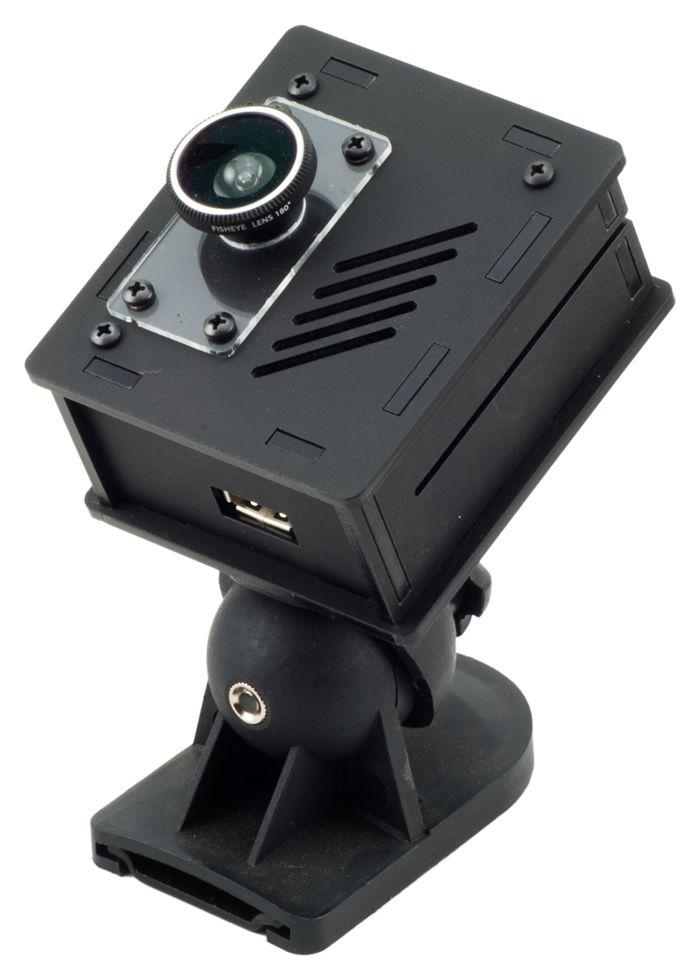

  9. Maintenant, placez simplement l’objectif sur l’anneau magnétique!

    blank
