Instructions de montage de l’étui Genuino 101 Zebra

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Genuino 101
  • 9x plaques acryliques
  • 7 boulons M3 x 25 mm
  • 7x écrou M3
  • 3 x M3 x 5 mm écartés
  • 1x support de PCB adhésif

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

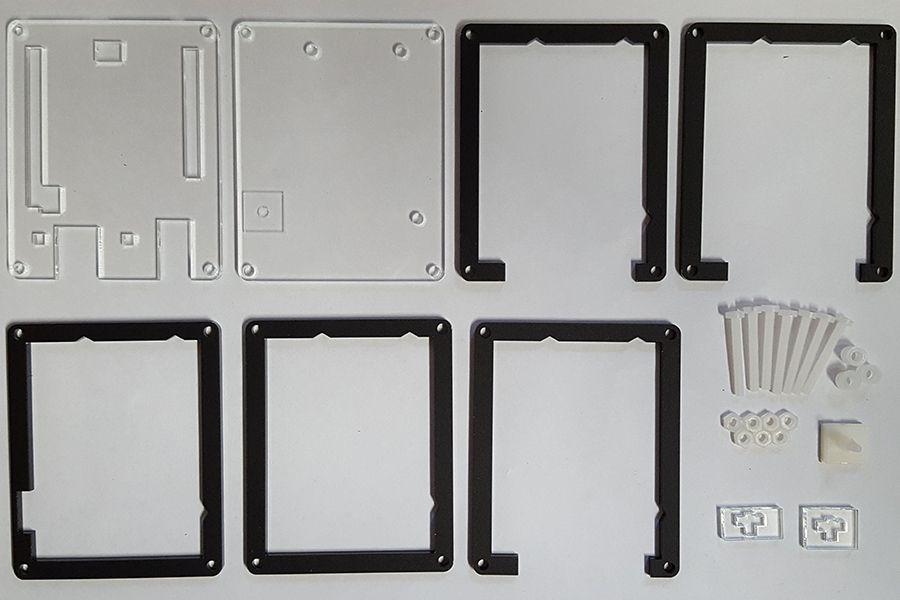

Voici les pièces du kit de boîtier:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

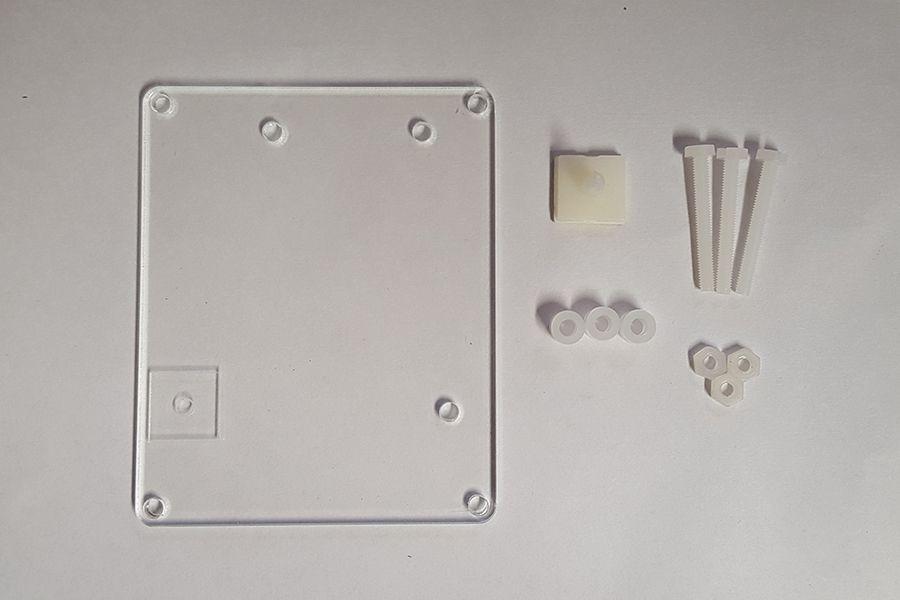

En commençant par la plaque transparente inférieure, décollez le film protecteur du support de carte PCB adhésif, puis alignez-le et collez-le sur la plaque inférieure. Assurez-vous que la face gravée est tournée vers le haut. Une fois coincé, insérez les boulons de la face inférieure de la plaque et placez un support sur chaque boulon.

blank

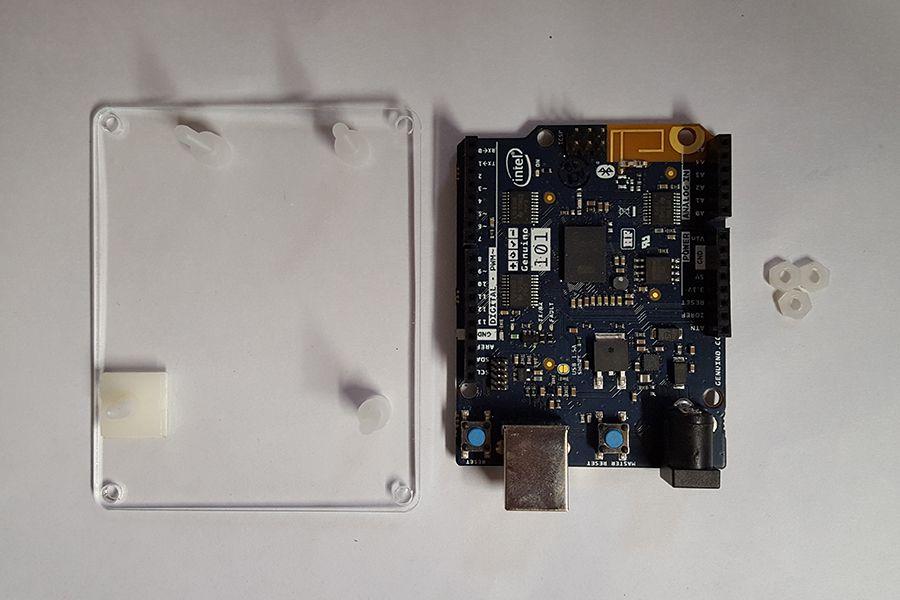

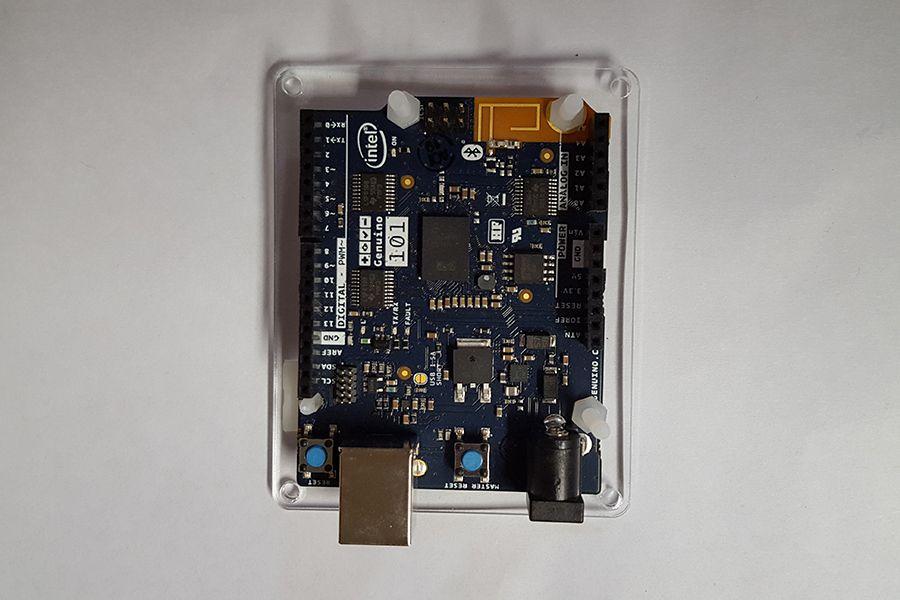

Placez maintenant la carte 101 sur la plaque inférieure, en vous assurant que les boulons traversent les trous de montage de la carte 101. Appuyez doucement sur la carte pour vous assurer que le support de la carte PCB s’engage correctement. Une fois la planche en place, fixez les boulons à l’aide des écrous.

Vous devrez maintenant couper la longueur excessive des boulons. Coupez simplement avec une paire de ciseaux ou un couteau bien aiguisé.

blank

blank

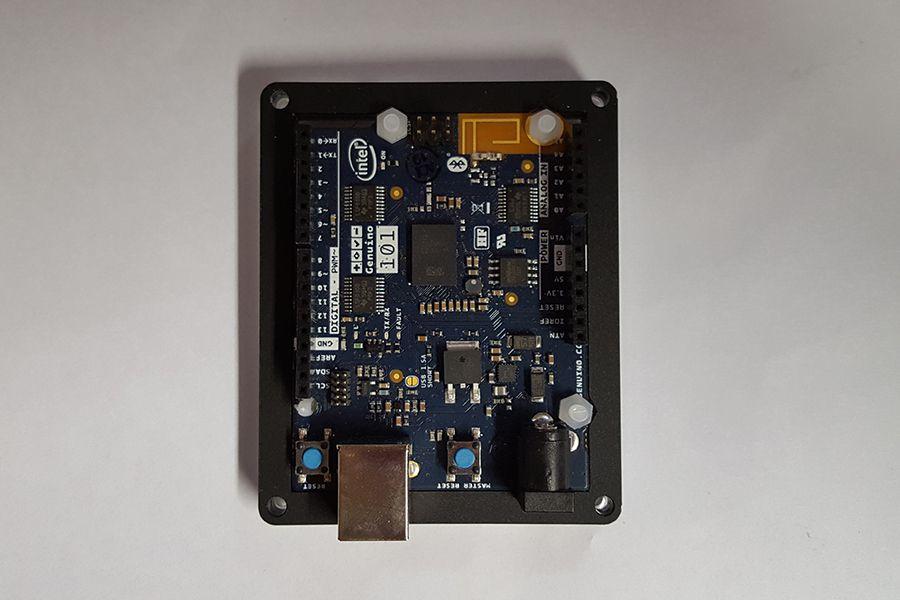

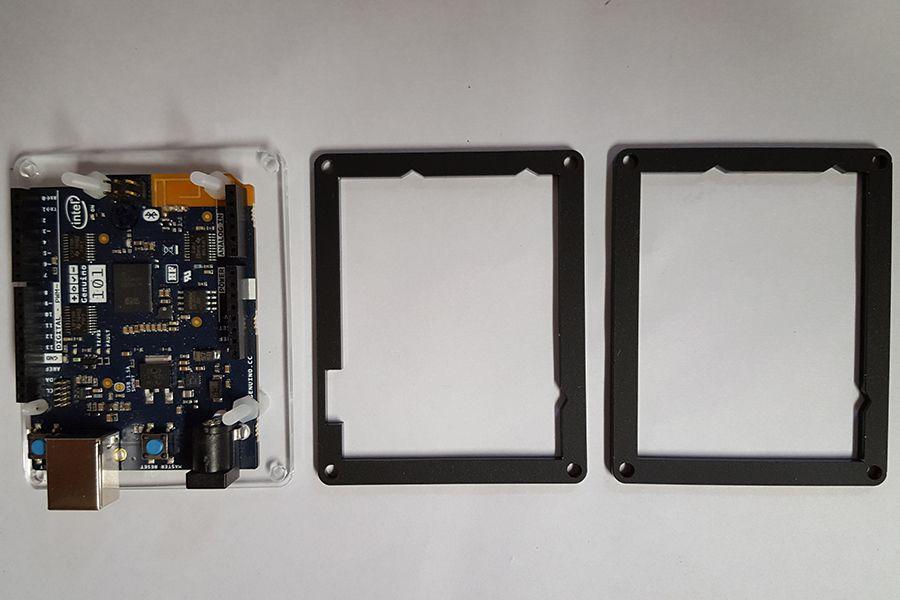

En commençant par le contour avec le rectangle découpé, faites glisser le bord sous les ports USB et d’alimentation, puis appuyez doucement pour bien affleurer la plaque inférieure. Cela peut être un peu fidèle, rappelez-vous que l’acrylique est fragile, alors n’appliquez pas trop de pression.

Faites de même avec le second surround.

blank

blank

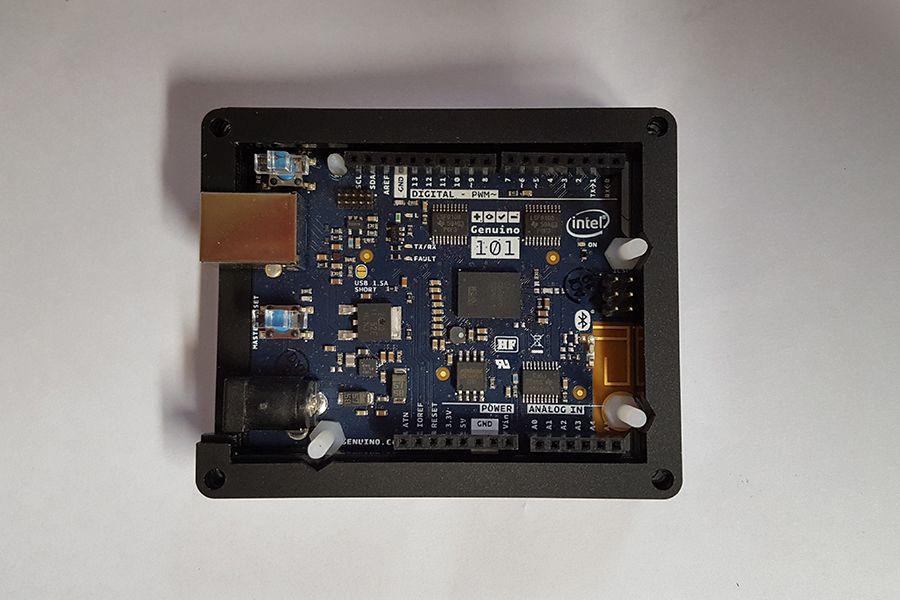

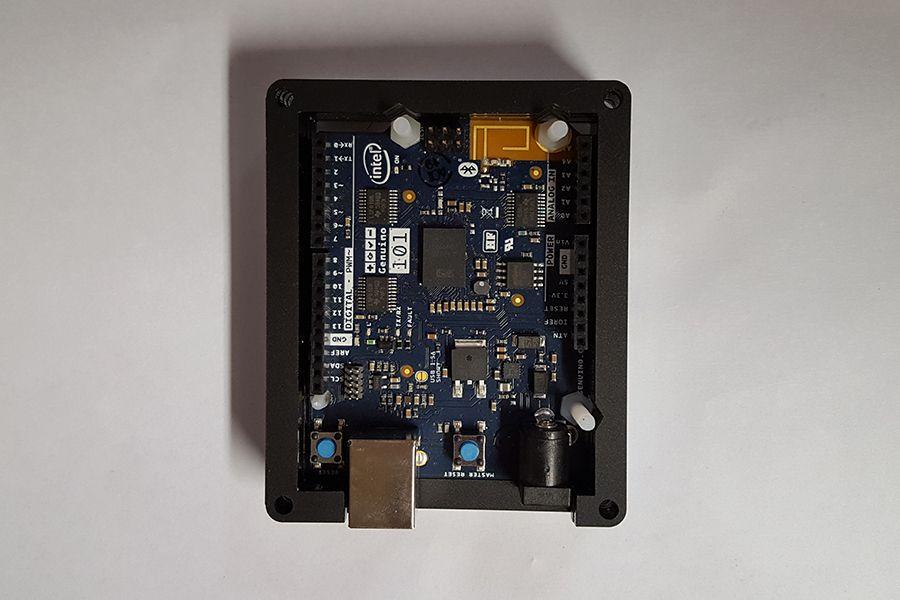

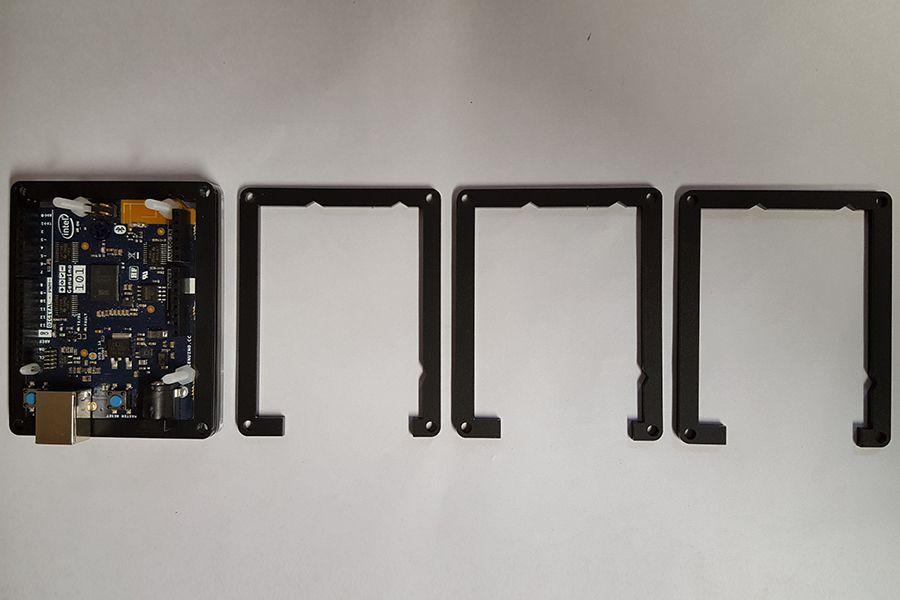

Ensuite, nous devons placer les trois entourages en U en position.

blank

blank

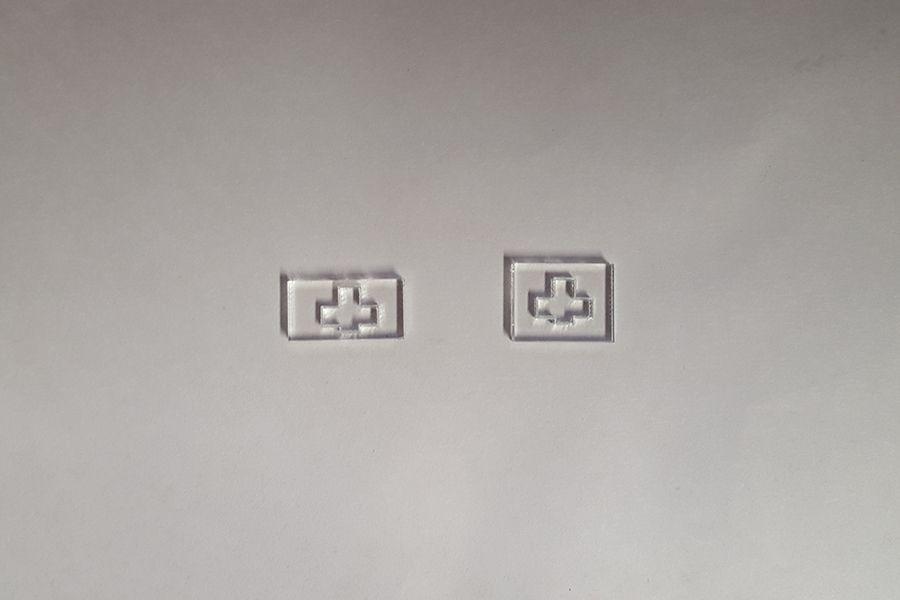

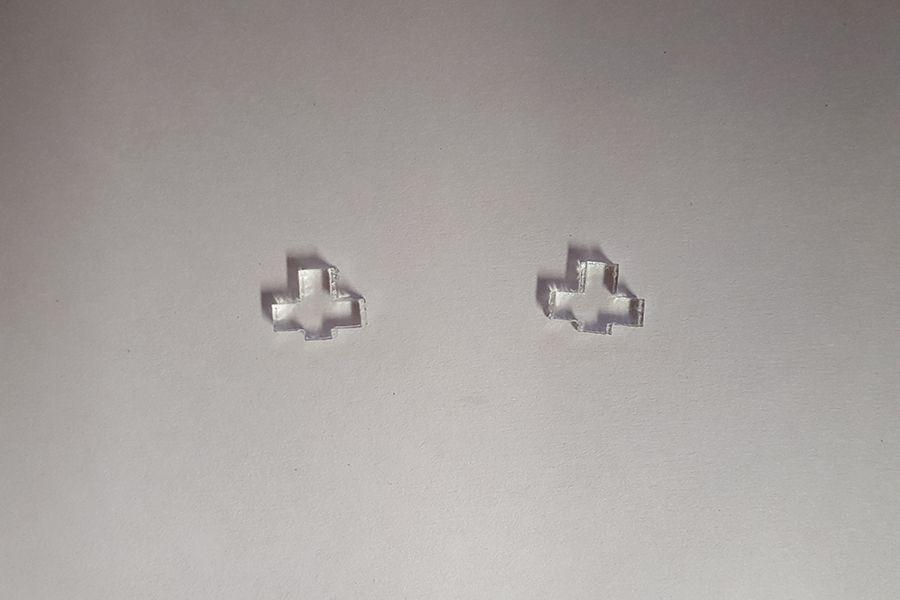

Maintenant, nous devons presser les petits boutons de leur acrylique environnant.

blank

blank

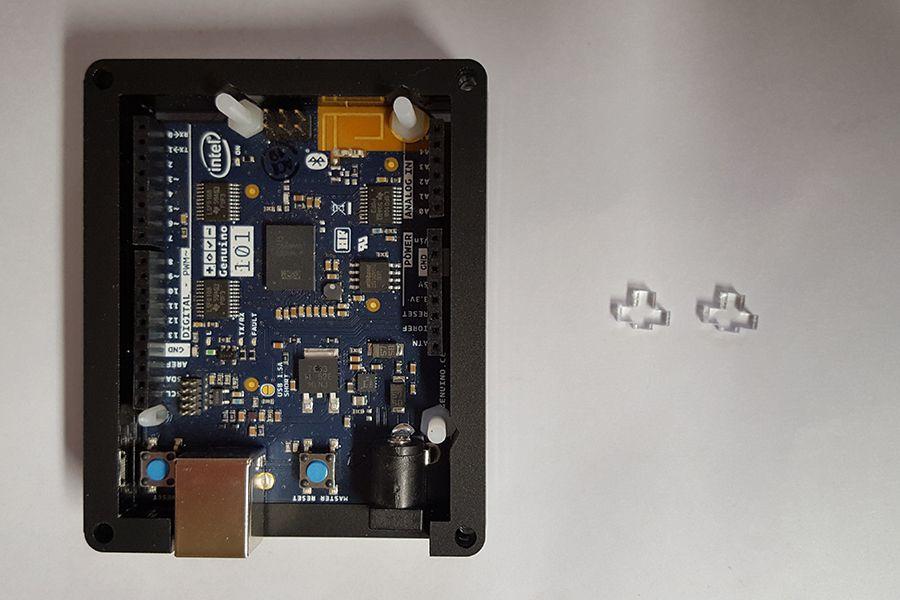

Ce bit peut être délicat. Nous devons équilibrer les petits boutons en acrylique au-dessus des boutons “reset” et “master reset” sur la carte 101.

blank

blank

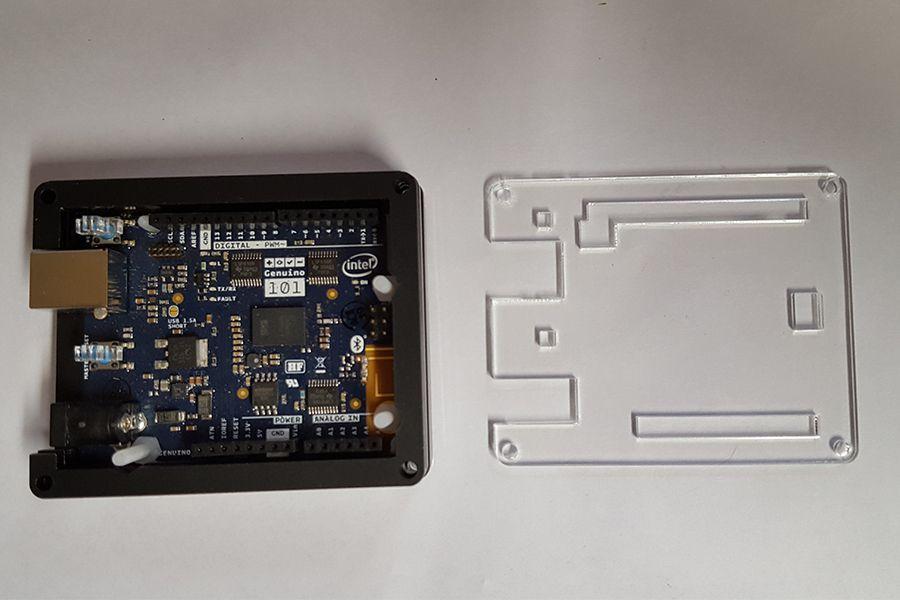

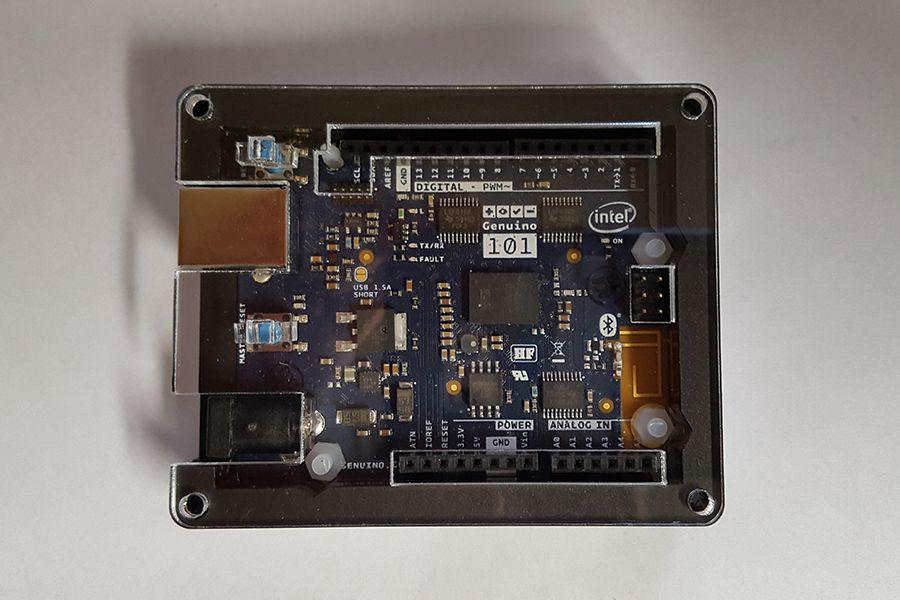

Avec les boutons en acrylique en place, placez soigneusement la plaque transparente supérieure sur le boîtier en vous assurant que les boutons en acrylique s’insèrent dans les découpes de la plaque supérieure.

blank

blank

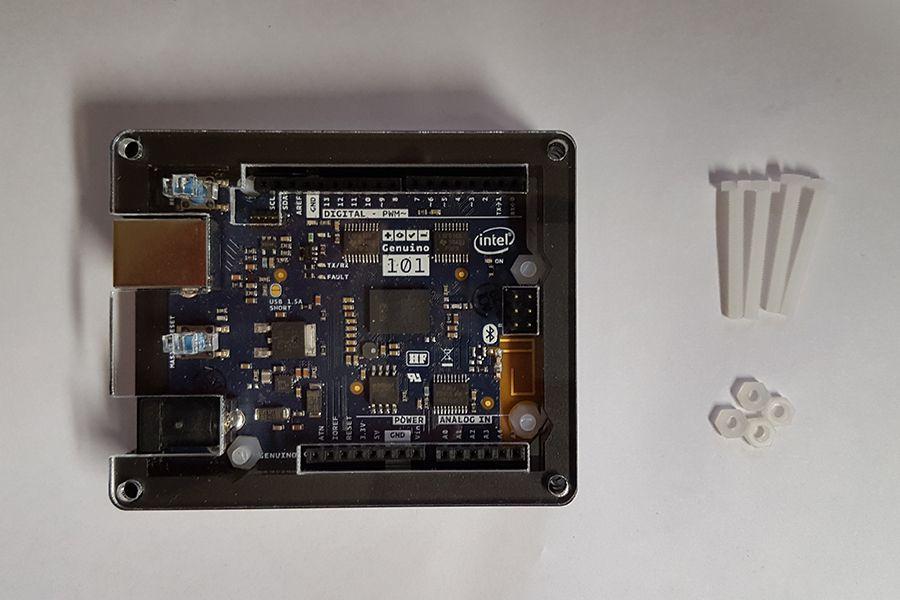

Enfin, insérez soigneusement les boulons de haut en bas et fixez-les avec un écrou.

blank

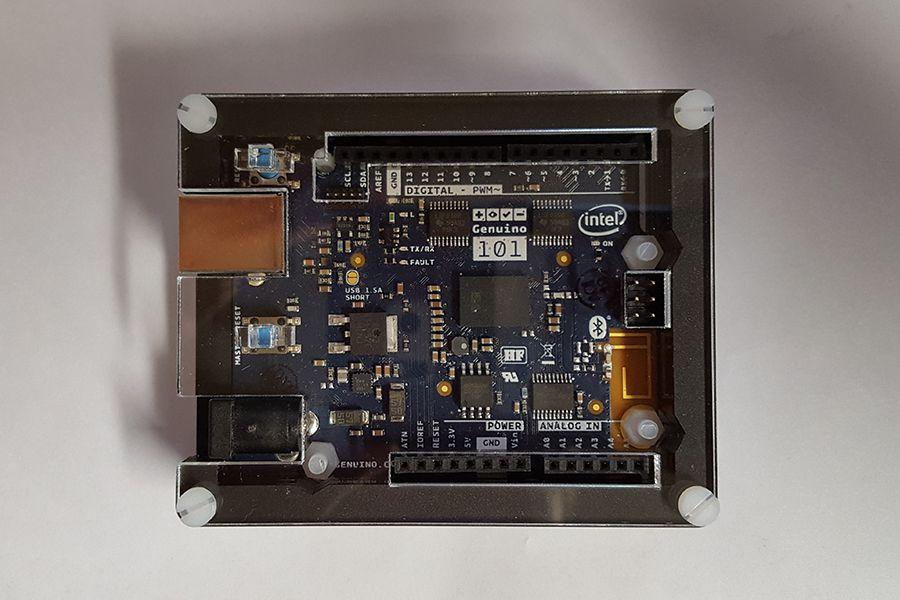

C’est tout! Boîtier assemblé!
