Instructions d’assemblage de l’arbre de Noël 3D pour Raspberry Pi

Vous trouverez ci-dessous des instructions sur la façon d’assembler notre arbre de Noël 3D pour Raspberry Pi. Il existe deux versions de l’arborescence:

  • Kit pré-soudéCette version du produit ne nécessite aucune soudure, vous aurez juste besoin de couper votre arbre de Noël de son cadre PCB et de sa fente ensemble … simplement passez à l’étape 8 ci-dessous.

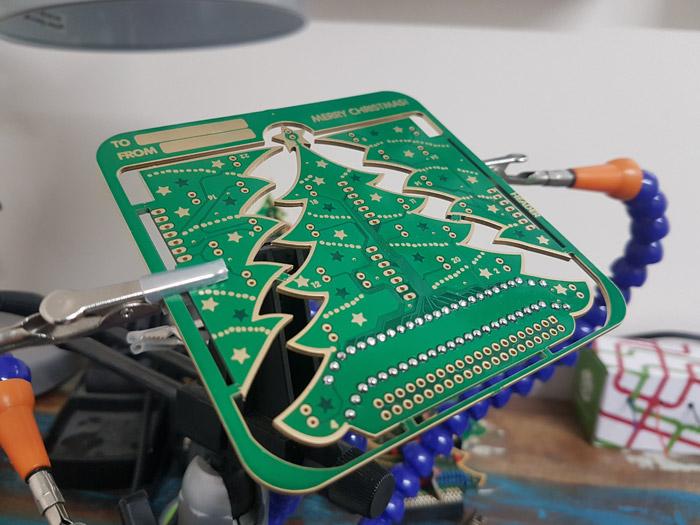

  • Kit de soudure Nous vous recommandons de laisser votre arbre de Noël dans son cadre PCB jusqu’à ce que le soudage soit terminé, car cela le rend beaucoup plus facile. Il y a quelques étapes ci-dessous où une orientation correcte des composants est cruciale, veuillez lire et relire les étapes avant d’appliquer une soudure!

Si vous n’avez pas soudé auparavant – nous vous conseillons de vérifier ce guide génial par Raspberry Pi

*Attention – Ne placez PAS l’arbre de Noël sur votre Raspberry Pi à l’envers … De mauvaises choses vont arriver!*

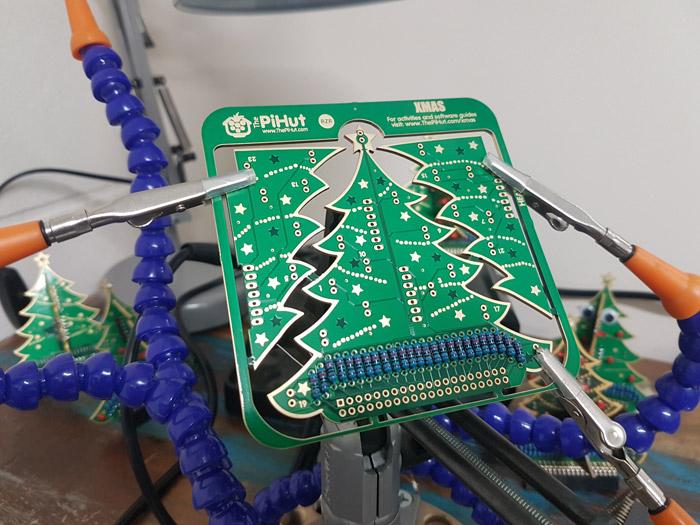

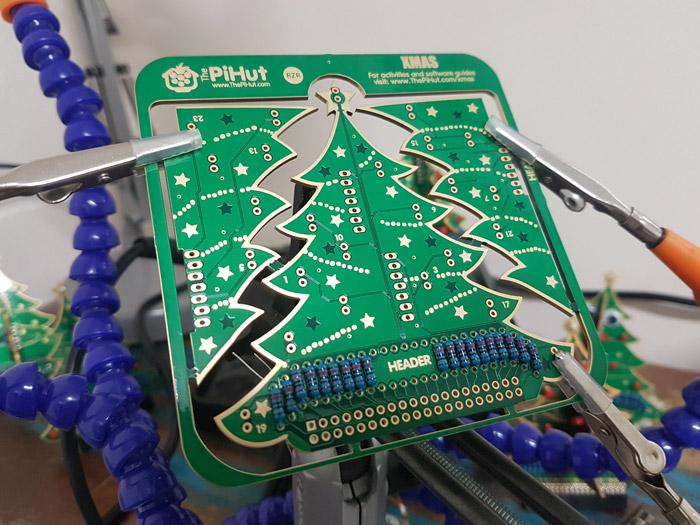

Étape 1 – Vous voudrez plier vos résistances et les placer le long du bas de l’arbre. Assurez-vous de les placer sur le texte “en-tête” du PCB, comme indiqué ci-dessous.

blank

blank

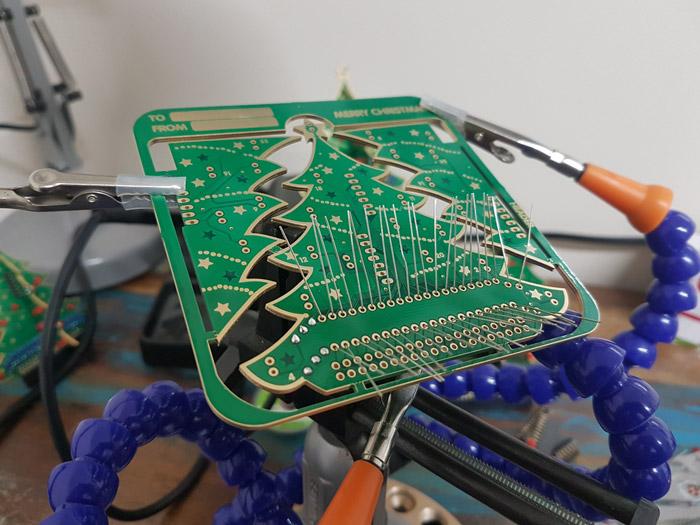

Étape 2 – Retournez le PCB et soudez-les en place. Coupez ensuite ces jambes embêtantes! Pour cela, nous recommandons une paire de Micro Cutters Diagonaux de bonne qualité.

blank

blank


Étape 3 – Maintenant, pour l’en-tête GPIO, poussez-le en place de sorte que l’en-tête noir soit du même côté que les résistances, comme illustré ci-dessous. Assurez-vous que l’en-tête est à un angle propre de 180 degrés par rapport au PCB (sinon vous aurez un arbre bancal!). Retournez le PCB et souder solidement les 40 broches en place.

blank

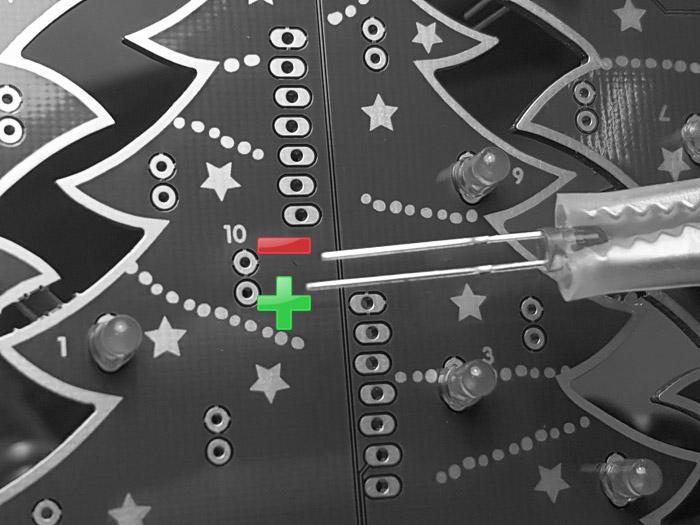

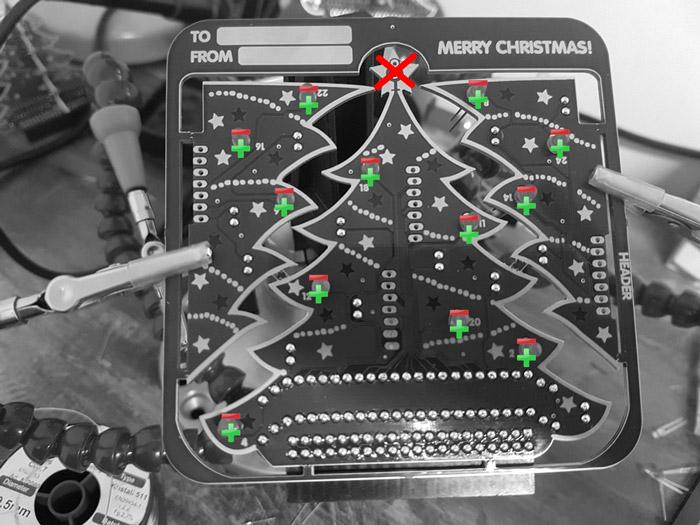

Étape 4 – Il est temps d’ajouter les LED rouges de 3 mm! L’orientation de ceux-ci est très importante, si vous soudez une LED dans le mauvais sens, cela ne fonctionnera pas. Jetez un oeil à l’une de vos LED, vous verrez une jambe longue et courte. Avec le PCB en position verticale, assurez-vous que le pied LED le plus court est toujours en haut. (C’est là que garder l’arbre dans son cadre est utile). Ignorez le “Star” supérieur pour l’instant, nous l’ajouterons plus tard.

blank

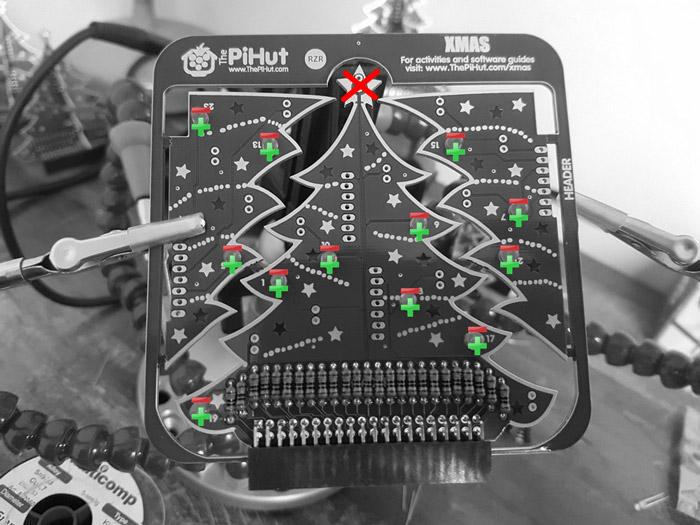

Ajoutez vos LED à l’avant de l’arbre – partout où vous voyez un nombre d’or (voir les photos ci-dessous si vous n’êtes pas sûr). Retournez ensuite le PCB et vérifiez que toutes les jambes les plus courtes sont sur le dessus et soudez-les en place. Une fois qu’ils sont soudés, vous pouvez couper ces jambes! Ignorez le “Star” supérieur pour l’instant, nous l’ajouterons plus tard.

blank


Étape 5 – Répétez l’étape 4 de l’autre côté du PCB, en vous assurant à nouveau que les jambes les plus courtes sont sur le dessus. Flip, splus vieux et snip!

blank

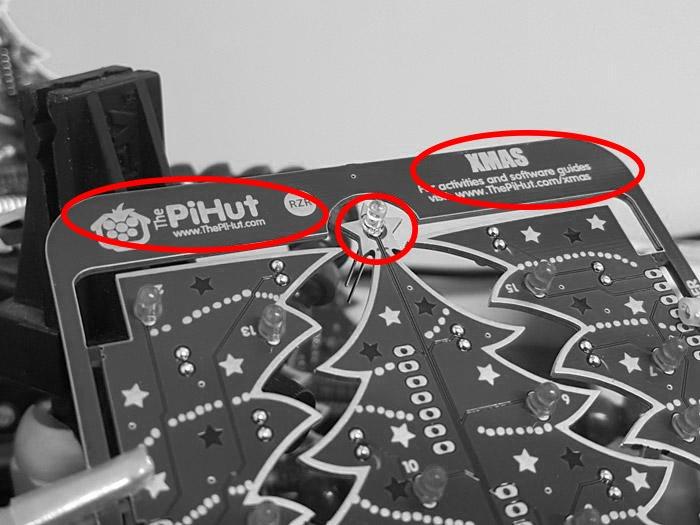

Étape 6 – Maintenant pour l’étoile! Ajoutez la LED blanche au sommet de votre arbre – Vous le voudrez du même côté que les résistances (voir la photo ci-dessous si vous n’êtes pas sûr). Assurez-vous que la jambe plus courte est sur le dessus! Retournez, soudez et coupez!

blank

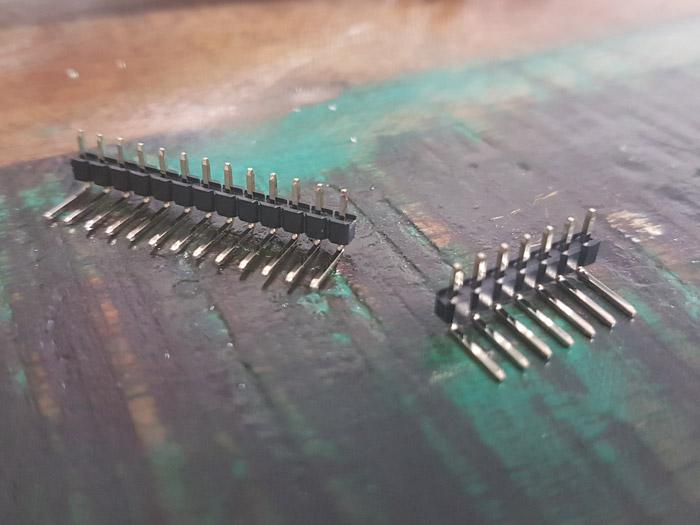

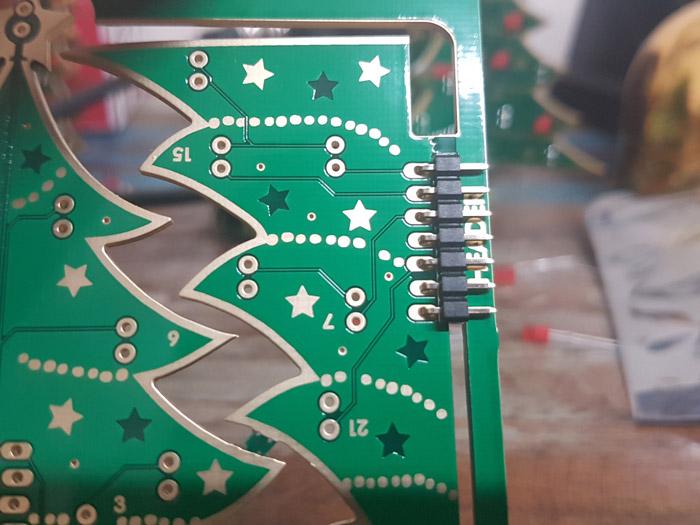

Étape 7 Passons maintenant aux “têtes d’ailes”. Ceux-ci viendront dans une longue bande qui peut être facilement coupée en rangées de 7 broches

blank

L’orientation de ceux-ci est également très importante. WNous avons écrit “en-tête” sur le côté du PCB, ceux-ci doivent être assis! Assurez-vous que les broches plus courtes se trouvent au-dessus de ce texte, avec les broches plus longues qui traversent le PCB et vous ne pouvez pas vous tromper (voir la photo ci-dessous si vous n’êtes pas sûr).

Retournez le PCB et soudez-les en place. Assurez-vous qu’ils sont à un angle soigné de 90 degrés, ou vous vous retrouverez avec un arbre bancal!.

blank

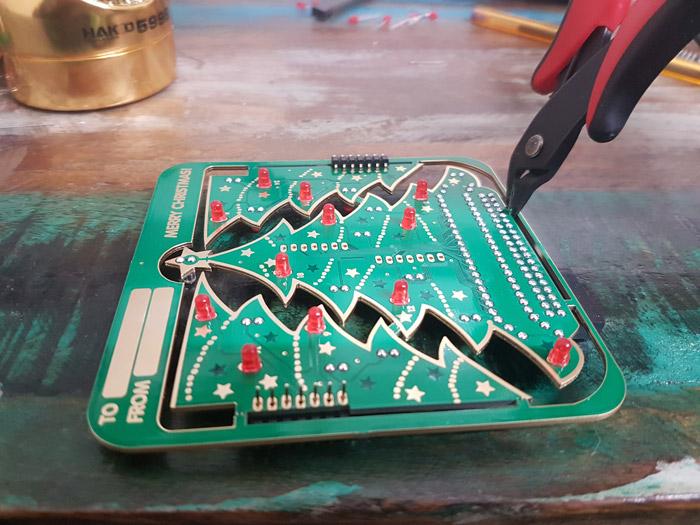

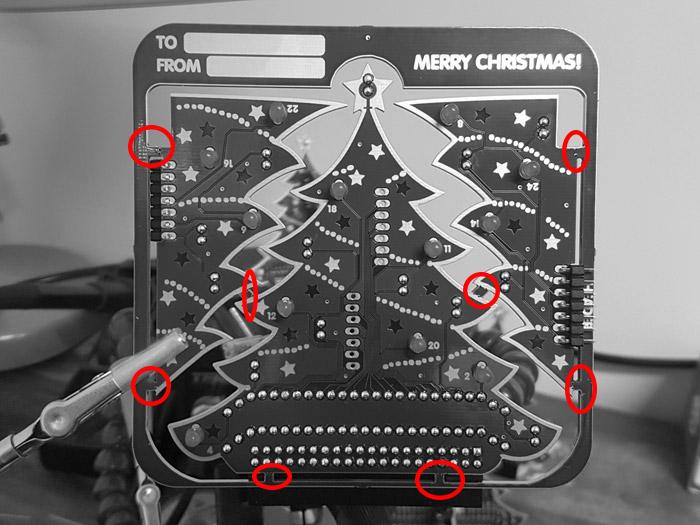

Étape 8 Soudure terminée! À l’aide de vos cisailles, coupez soigneusement les petits onglets qui maintiennent votre arbre dans son cadre PCB, en faisant attention de ne pas endommager l’arbre.

blank

blank

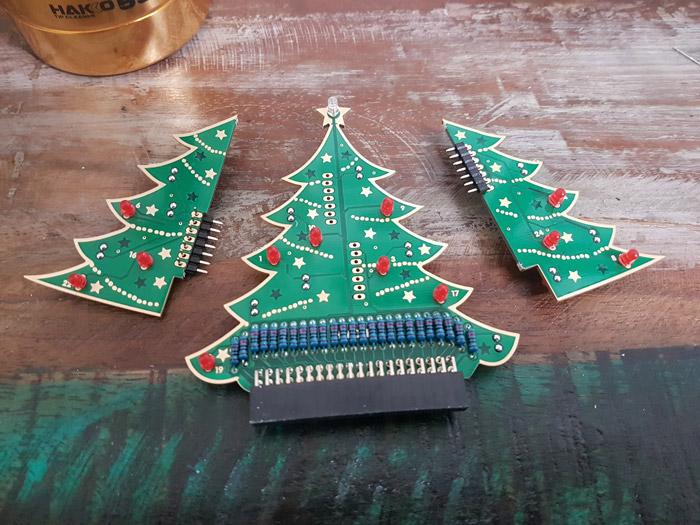

Étape 9 La dernière étape! Il ne nous reste plus qu’à insérer nos deux “ailes” dans la section médiane de l’arbre. Grâce à certains PCB kung-fu, vous n’avez pas besoin d’appliquer de soudure sur ceux-ci! Nous avons ajouté des trous décalés de taille spéciale, spécialement espacés, qui donnent un ajustement suffisamment serré pour qu’aucune soudure ne soit nécessaire!

blank

blank

blank

Étape 10 L’orientation de l’arbre est très importante. Assurez-vous d’avoir les “cadeaux” (résistances) face au port HDMI de votre Raspberry Pi (voir ci-dessous si vous n’êtes pas sûr)

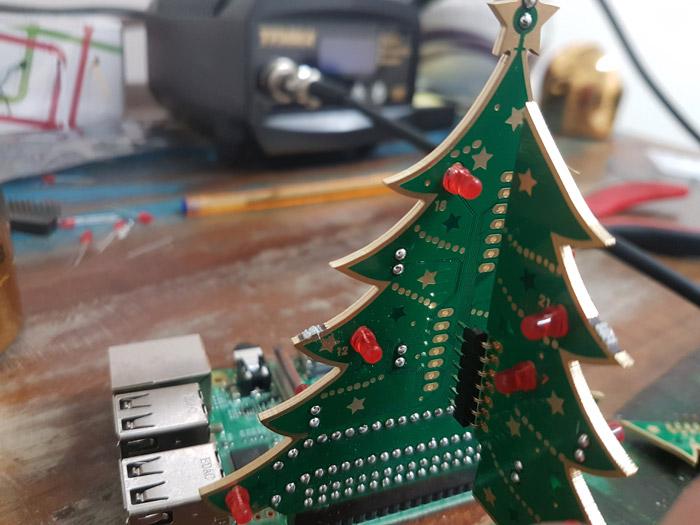

Kit de soudage entièrement assemblé:

blank

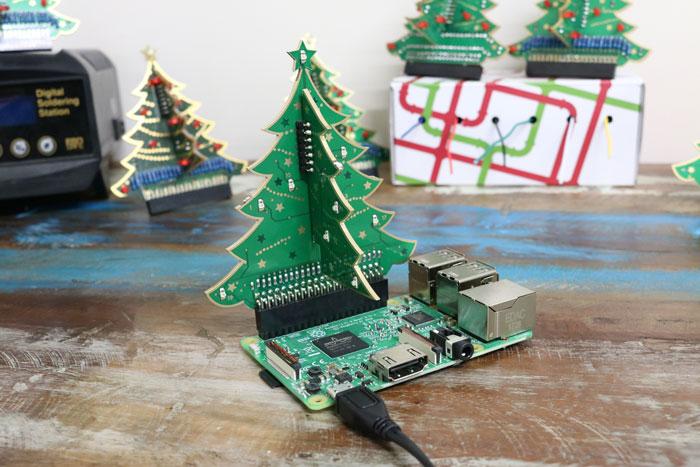

Kit pré-soudé entièrement assemblé:

blank

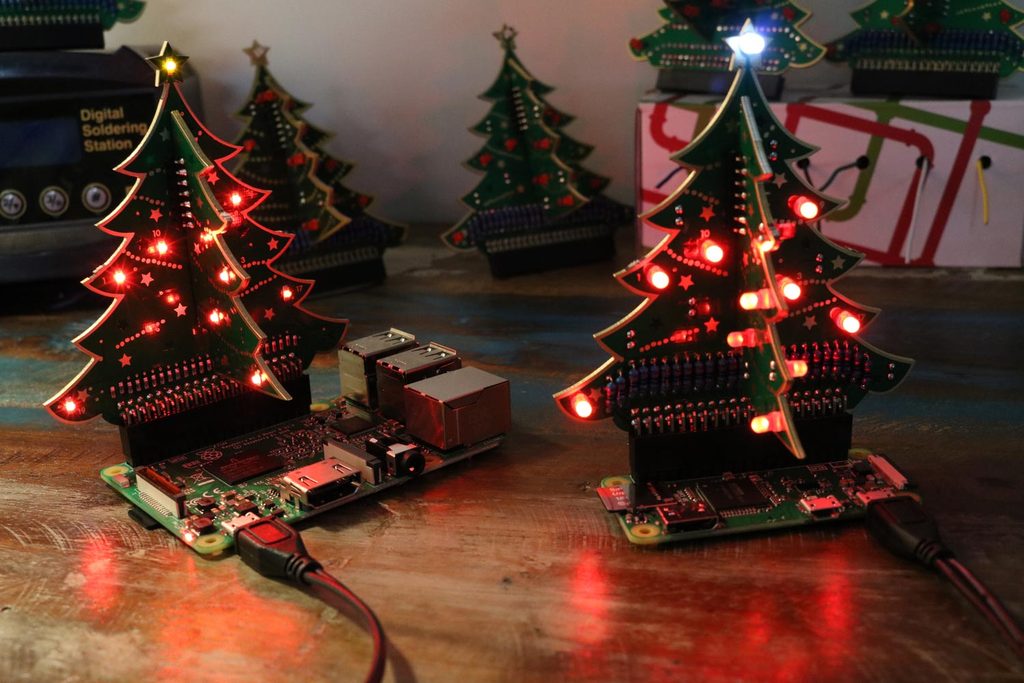

Avaient fini! Vous devriez avoir un arbre fini qui ressemble à ceux ci-dessous! Voir la description de la page du produit pour quelques exemples de logiciels.

blank
