Inky Frame 7,3″ est un écran ePaper 7 couleurs alimenté par un Raspberry Pi Pico 2 W

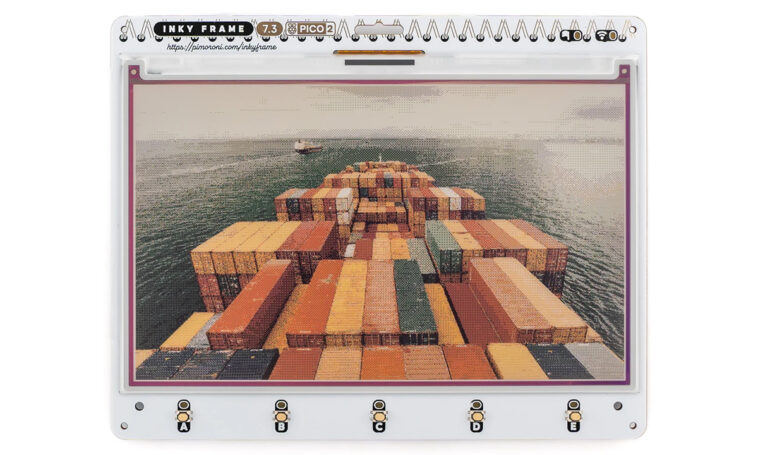

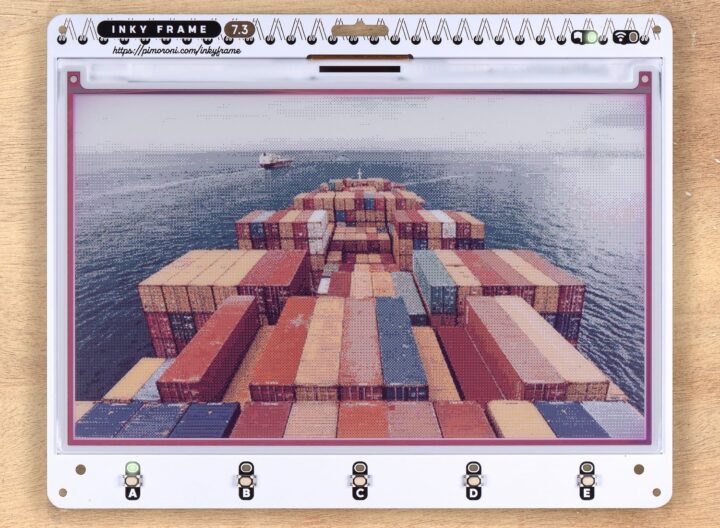

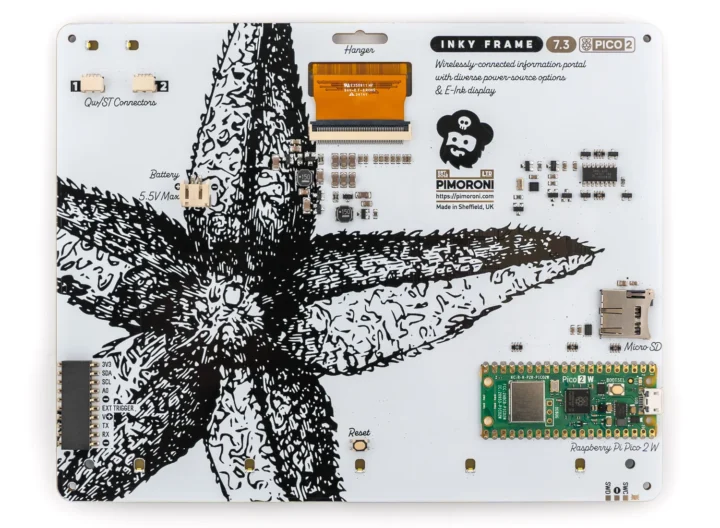

L’Inky Frame 7,3″ est un écran ePaper Pico 2 W doté d’un écran E Ink de 7,3 pouces avec une résolution de 800 x 480 et une prise en charge de 7 couleurs. Les autres fonctionnalités incluent cinq boutons équipés de LED, deux connecteurs Qwiic/STEMMA QT, un emplacement pour carte microSD et un connecteur de batterie avec fonctionnalité d’économie d’énergie.

Cet écran Pico 2 W ePaper est idéal pour les applications à faible consommation telles que les tableaux de bord domotiques, la visualisation des données de capteurs et les affichages d’images statiques. La technologie E Ink garantit l’efficacité énergétique en consommant de l’énergie uniquement pendant les rafraîchissements de l’écran tout en conservant les images lorsqu’elles ne sont pas alimentées. Les options de montage flexibles et les pieds métalliques inclus le rendent adapté à diverses configurations.

Auparavant, nous avions couvert le Waveshare Spectra 4 pouces, un écran ePaper six couleurs, ainsi que d’autres modules tels que Inkycal v3, Inkplate 4, EnkPi, Inkplate 2, etc. Consultez-les si vous souhaitez explorer ces produits.

Spécifications du Inky Frame 7.3″ :

• Module sans fil – Raspberry Pi Pico 2 W
  • SoC-Raspberry Pi RP2350
  • Processeur
    • Arm Cortex-M33 double cœur à 150 MHz avec Arm Trustzone, démarrage sécurisé et
    • RISC-V Hazard3 double cœur à 150 MHz
    • Seuls deux cœurs peuvent être utilisés à un moment donné
  • Mémoire – 520 Ko de SRAM sur puce, 16 Ko de cache sur puce, 8 Mo de PSRAM
  • Stockage – Flash QSPI intégré de 4 Mo prenant en charge XiP
  • Sans fil
    • WiFi 4 802.11n 2,4 GHz via la puce sans fil Infineon CYW43439 intégrée
    • Bluetooth 5.2
  • USB – Connecteur hôte/périphérique micro USB 1.1 pour l’alimentation et la programmation
• Mémoire – 8 Mo de PSRAM
• Stockage – Emplacement pour carte MicroSD
• Afficher
• Extension – 2 connecteurs Qw/ST I2C à 4 broches pour connecter des dérivations
• Divers
  • 1x LED d’alimentation
  • 1x indicateur sans fil
  • 5x boutons tactiles avec indicateurs LED
  • 1x bouton de réinitialisation
  • Puce RTC dédiée (PCF85063A) pour un sommeil/réveil profond
• Alimentation
  • Entrée DC 1,8 à 5,5 V pour module via port micro USB
  • Connecteur de batterie à 2 broches pour une utilisation à long terme
• Dimension
  • Dimensions totales – 176,20 x 139,20 mm (L x L)
  • Dimensions de l’écran – 170,2 x 111,2 mm (L x H)
  • Dimensions de la zone utilisable – 160 x 96 mm (L x H)

Les écrans EPD multicolores s’appuient sur l’électrophorèse pour déplacer les particules colorées, qui réfléchissent la lumière pour une excellente visibilité dans des conditions lumineuses. Ces écrans ePaper sont très économes en énergie, consommant de l’énergie uniquement pendant les cycles de rafraîchissement tout en conservant les images lorsqu’ils ne sont pas alimentés, ce qui les rend bien adaptés aux applications alimentées par batterie. Des performances optimales sont obtenues à des températures ambiantes comprises entre 15°C et 35°C, car des températures plus basses peuvent réduire l’éclat des couleurs et la luminosité de l’écran.

L’Inky Frame est préchargé avec MicroPython et des exemples utilisant les fonctionnalités sans fil du Pico 2 W. Pour vous connecter au Wi-Fi, enregistrez un fichier « secrets.py » avec les détails de votre réseau à l’aide de Thonny. D’autres exemples sont disponibles sur GitHub. Il y a plus de détails et d’informations pour commencer sur le wiki.

L’Inky Frame 7,3″ avec Pico 2 W est livré avec un kit d’accessoires en option qui comprend deux pieds métalliques, une batterie 3x AA, trois piles AA, un câble micro USB de type B, un carré Velcro pour fixer la batterie et un carte microSD. Le Inky Frame autonome coûte 94,50 $, tandis que la version avec le kit d’accessoires coûte 104,90 $.
