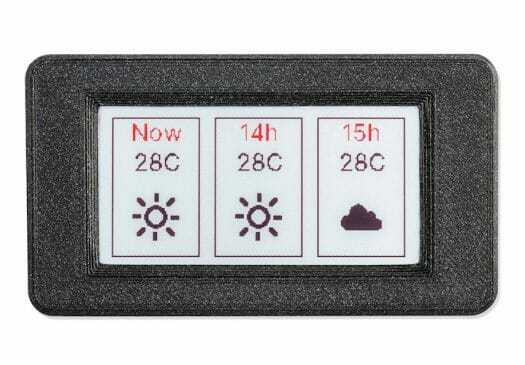

L’écran ePaper sans fil Inkplate 2 est de loin le plus petit écran de Soldered Electronics avec un écran ePaper 3 couleurs de 2,13 pouces, tandis que les modèles Inkplate précédents reposent sur des écrans ePaper de 6 à 9,7 pouces.

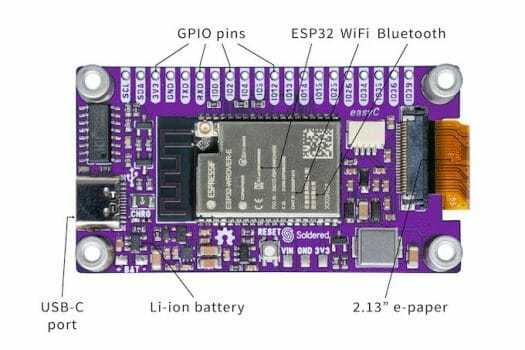

La petite carte d’affichage intègre un microcontrôleur sans fil à double cœur ESP32 qui pilote l’affichage, fournit une connectivité WiFi et Bluetooth ainsi que certaines E/S, et peut être programmé avec l’IDE Arduino ou MicroPython.
Spécifications de l’Encre 2 :
- Module sans fil – Module ESP32-WROVER-E avec microcontrôleur double cœur ESP32 avec connectivité Wi-Fi 4 et Bluetooth 4.0, 8 Mo PSRAM, 4 Mo de mémoire flash (Remarque : la description du produit répertorie 8 Mo de mémoire flash et 4 Mo de RAM, mais il n’y a pas d’ESP32-WROVER -E dans cette configuration)
- Antenne – Antenne IPX externe
- Affichage – Écran ePaper de 2,13 pouces avec
- Résolution 212×104 (111 DPI)
- Couleurs rouge, noir et blanc
- Temps de rafraîchissement complet de 15 secondes (pas de mise à jour partielle)
- USB – 1 port USB Type-C pour l’alimentation et la programmation via la puce CH340 USB vers TLL
- Expansion
- Embase 20 broches avec GPIO, I2C, UART, 3,3 V et GND
- Connecteur easyC I2C compatible avec le connecteur Qwiic
- Source de courant
- 5V via le port USB Type-C
- Patins à souder pour batterie Li-ion, chargeur IC MCP73831
- Consommation d’énergie – 8uA
- Dimensions – 65,2 x 35,3 mm
L’InkPlate 2 est principalement conçu pour être programmé dans l’IDE Arduino à l’aide de la bibliothèque Inkplate elle-même basée sur la bibliothèque Adafruit GFX, et avec plusieurs exemples de code, bien qu’aucun d’entre eux ne soit spécifiquement conçu pour l’affichage sans fil de 2,13 pouces pour le moment. Il existe deux autres façons de contrôler l’affichage soit avec MicroPython, soit en utilisant la carte comme périphérique recevant des commandes UART d’un microcontrôleur hôte pour mettre à jour l’affichage. Tous les écrans seront livrés avec le micrologiciel « mode périphérique ». Enfin, Soldered Electronics fournit également un éditeur d’interface graphique basé sur le Web, qui n’a pas encore été mis à jour pour prendre en charge Inkplate 2. La documentation complète de tous les écrans Inkplate est accessible sur le site Web Readthedocs.
e-Radionica et Soldered Electronics avaient l’habitude de présenter leurs écrans sur Crowd Supply, mais Inkplate 2 a été lancé sur Kickstarter à la place. Le projet a déjà dépassé son objectif de financement de 10 000 $ avec près de 30 000 $ amassés à ce jour. Les récompenses commencent à 35 $ pour la carte Inkplate 2, mais vous pouvez également promettre 55 $ pour un kit qui ajoute un boîtier et une batterie. Les frais d’expédition prévus sont de 12 $ au sein de l’Union européenne, de 15 $ pour les États-Unis et de 19 $ pour le reste du monde. Les livraisons devraient commencer en mars 2023.
Via Hackster.io
