Infineon PSOC 4100T Plus ARM multi-sens Cortex-M0 + MCU prend en charge la détection de niveau de liquide à base de ML, le réveil avec un mode de sommeil profond 8 µA

Infineon PSOC 4100T Plus est un nouveau Cortex-M0 + MCU à bras basse puissance conçu pour les systèmes embarqués à batterie ou à faible puissance qui nécessitent une détection de toucher et de proximité capacitif avancé. Le microcontrôleur est livré avec 128 Ko de flash, 32 Ko de SRAM et une ROM de 8 kb.

L’une des caractéristiques les plus intéressantes de ce MCU est la technologie MSCLP de CapSense de cinquième génération d’Infineon, qui permet la détection capacitive à haute résolution et à faible puissance même en mode de sommeil profond (aussi faible que 8 µA). Sa détection capacitive utilise à la fois des méthodes de capacité auto et mutuelle, soutenues par le filtrage frontal analogique, la modulation Sigma-Delta et les techniques de filtrage numérique, fournissant un rapport signal / bruit supérieur à 5: 1 pour une détection précise. Le MCU prend en charge la détection des gestes, les interfaces de machine humaine (HMI) et les applications de détection intelligente, ce qui le rend idéal pour les appareils portables, les appareils grand public et les systèmes IoT. Les fonctionnalités supplémentaires incluent un ADC SAR de 1 msps 12 bits, six blocs TCPWM, des E / S intelligents avec des fonctions logiques programmables, plusieurs interfaces UART / I2C / SPI et jusqu’à 53 GPIO.

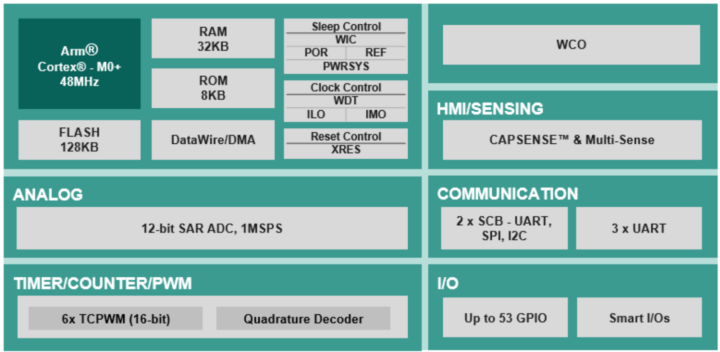

Infineon PSOC 4000T plus spécifications:

• CORE MCU – CPU Cortex-M0 + ARM 48 MHz avec multiplication à cycle unique
• Mémoire – jusqu’à 32 kb sram
• Stockage
  • Jusqu’à 128 kb flash avec l’accélérateur de lecture
  • ROM de supervision de 8 kb avec des routines de démarrage et de configuration
• Capacités de détection
  • Technologie de capsense de 5e génération
    • Architecture – Détection de rapport-métrique dans le convertisseur multi-sense Low Power (MSCLP)
    • SNR – 5: 1
    • Méthodes de détection – Capacité mutuelle, autospactions et détection inductive
    • Modes de balayage à faible puissance – Wake-on-touch (WOT) et actif faible (ALR)
    • Courant moyen WOT – 8 µA (16 Hz actualisation, capteur 52 pf, 0,2 pf sensibilité, 1,8 V)
    • Courant moyen de balayage actif (CapSense) – 300 µA (13 capteurs, 4 pf chacun, 0,1 pf sensibilité, 1,8 V, rafraîchissement 128 Hz)
• Périphériques
  • Blocs de communication série 2x (SCBS) Soutenant I2C, SPI, UART (Runtime reconfigurable); Un SCB peut fonctionner dans n’importe quel mode; L’autre est un bloc maître / esclave I2C
  • 3x blocs UART dédiés avec RTS et CTS
  • Blocs du modulateur de modulation 6x 16 bits / compteur / largeur d’impulsion (TCPWM)
  • Horloge
    • Oscillateur principal interne (OMI) – ± 1%, 24 MHz à 48 MHz en étapes de 4 MHz
    • Oscillateur interne à faible puissance (OIT) – 40 kHz (nominalement)
    • Regarder l’oscillateur à cristal (WCO) – 32 kHz
  • Registre d’approximation successif 12 bits (SAR) ADC avec 1 MSPS
  • Jusqu’à 53 broches GPIO programmables (sur le package 64LD TQFP)
• DÉBUG – ARM Interface de débogage du fil série (SWD) (quatre comparateurs de points d’arrêt, deux comparateurs de point de surveillance)
• Pouvoir
  • Tension de fonctionnement – 1,71 V à 5,5 V
  • Modes – actif, sommeil, sommeil profond
  • Courant en mode actif (exécuter à partir de Flash, CPU 48 MHz) – 8,6 Ma (Typ @ 3,3 V, 25 ° C)
  • Courant en mode de sommeil (W2C Wakeup, WDT, comparateurs sur, 6 MHz, régulateur) – 1,7 mA (type @ 3,3 V, 25 ° C)
  • Courant en mode de sommeil profond (I2C Wakeup, WDT ON, VDDD = 2,0 à 3,6 V) – 2,5 µA (Typ @ 3,3 V, 25 ° C)
• Options de package
  • TQFP à 44 broches (10x10x1,4 mm, pas de 0,8 mm)
  • TQFP à 48 broches (7x7x1,4 mm, pas de 0,5 mm)
  • QFN à 48 broches (6x6x0,6 mm, pas de 0,4 mm)
  • TQFP 64 broches (10x10x1,4 mm, pas de 0,5 mm)

Après avoir vérifié soigneusement la page des produits du MCU, je peux voir qu’il y a un total de 40 MCUS de la série PSOC 4100T Plus, dont certains sont tagués neufs, et certains d’entre eux sont étiquetés à venir bientôt. Dont les CY8C4147AZQ-T493, CY8C4147AZQ-T495 et CY8C4147LQQ-T493 peuvent être considérés comme les MCU les plus puissants avec un flash de 28 Ko, un SRAM de 32 Ko et des capacités de capsense et multi-sens. D’un autre côté, les CY8C4146AZI-T403, CY8C4146AZI-T405, CY8C4146AXI-T403 et CY8C4146LQI-T403 sont les plus puissants avec des technologies de 64KB, 16KB SRAM, et manquent à la fois de techniques de capsese et de multi-levés. Il est important de noter que tous les MCU ont le même CPU Cortex-M0 + ARM de 48 MHz avec des spécifications de blocs ADC et de communication similaires. Les principales différences sont dans la mémoire, les capacités de détection spécifiques, le nombre de broches d’E / S (lié au type de package) et les gammes de température de fonctionnement.

En termes de logiciels, PSOC 4100T Plus MCU prend en charge la plate-forme logicielle BodUstoolBox d’Infineon, qui est livrée avec divers outils de développement, middleware et bibliothèques conçus pour les applications intégrées. MANDUSTOOLBOX inclut les packages de support (BSPS), la bibliothèque de pilotes périphériques (PDL) et les middleware spécialisés tels que CapSense pour le développement d’interfaces tactiles capacitives.

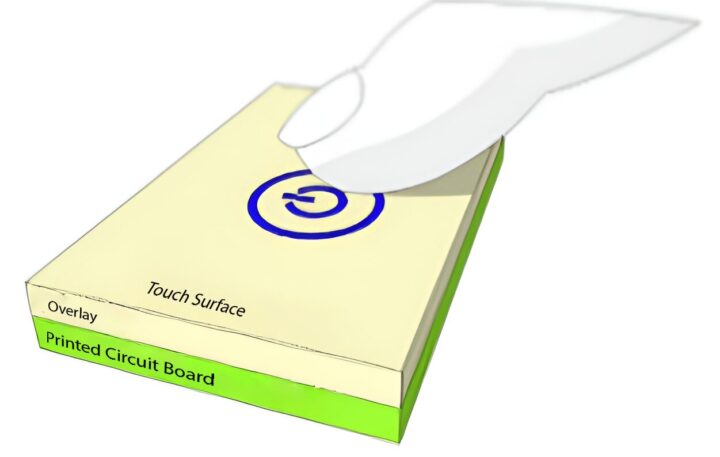

Les capteurs CapSense utilisent un cuivre sur un PCB, recouvert d’une superposition non conductrice comme surface tactile. Le PAD se connecte aux GPIOS PSOC, qui détectent les changements dans l’auto-réactualisation (CSX) et la capacité mutuelle (CMX). Les circuits internes convertissent ces changements en comptes numériques pour la détection tactile. Des condensateurs externes comme CMOD, CINTA / CINTB et éventuellement CTANK (pour le blindage ou la détection de proximité) sont nécessaires, selon la génération de capsense. Les dispositifs de cinquième génération utilisent deux condensateurs CMOD par canal. Ceux-ci sont connectés entre GPIOS et Ground, avec des valeurs recommandées qui peuvent être trouvées dans le guide de conception.

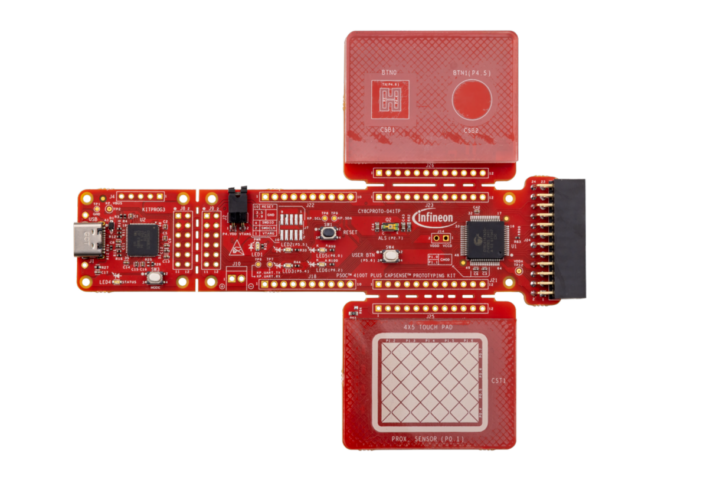

La société fournit le kit de prototypage CY8CPROTO-041TP basé sur le PSOC 4100T plus MCU. Il dispose d’un bouton CapSense et d’un curseur pour une évaluation rapide de la technologie de détection capacitive d’Infineon. Le tableau comprend un MCU PSOC 4100T Plus avec un flash de 32 kb et un SRAM 4 Ko, et prend en charge la programmation / débogage basée sur USB via une interface KitProg2 embarquée. Le facteur de forme compact et les en-têtes compatibles Arduino facilitent l’intégration avec des capteurs et des composants externes pour le développement et les tests rapides. La carte est également compatible avec la carte kit CY8CProto-040T-MS, qui élargit l’accès des utilisateurs à la détection du niveau de liquide et à la touche de survol. Plus d’informations sur le conseil de développement peuvent être trouvées sur le mémoire du produit et sa page de produit.

Si le nom semble familier, c’est parce qu’Infineon a introduit le MCU à faible consommation multi-sens PSOC 4000T il y a quelques mois avec une détection liquide capacitive, inductive, survol et sans contact. La principale différence entre les deux est qu’ils ciblent différents niveaux de complexité d’application. Le PSOC 4000T est optimisé pour les conceptions à faible coût et à faible puissance telles que les interfaces HMI simples et la détection de base de liquide, et convient aux appareils portables et aux petits appareils. En revanche, le PSOC 4100T Plus propose plus de ressources, y compris jusqu’à 128 Ko Flash, 32 Ko SRAM et des E / OS supplémentaires, pour gérer à la fois les tâches avancées de détection et de contrôle du système embarquées dans des applications plus exigeantes telles que les contrôleurs d’appareils entièrement intégrés. Bien que les deux soient compatibles avec les logiciels et les packages, le 4100T Plus est meilleur pour les applications nécessitant plus de puissance de traitement, de logique système et de mémoire pour des fonctionnalités telles que la détection basée sur ML / AI.

Infineon fournit des liens d’achat direct pour les MCU de la série PSOC 4100T sur la page du produit, bien que la plupart d’entre eux soient en rupture de stock sur la page du magasin d’Infineon. Mais une recherche rapide sur Digikey a révélé qu’elle était en stock et que le CY8C4147AZQ-T493 haut de gamme se vend 5,83 $, tandis que le CY8C4146AZI-S443T à faible puissance va pour 2,12 $ par pièce pour 1 500 commandes d’unité. Des informations supplémentaires peuvent également être trouvées sur le communiqué de presse.
