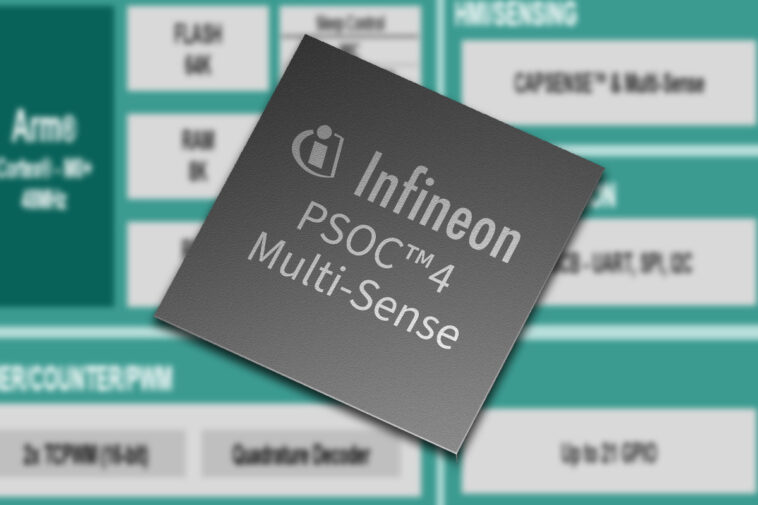

Infineon PSOC 4000T Multi-sens à faible puissance MCU Caractéristiques des liquides capacitifs, inductives, en vol stationnaire et sans contact

Infineon Technologies a introduit le MCU à faible consommation multi-sens PSOC 4000T, ainsi que le prochain PSOC 4100T Plus qui comportera une mémoire plus élevée et plus d’E / OS. Ces MCU intègrent la technologie de capsense de cinquième génération ainsi que les capacités multi-sens, y compris la détection inductive propriétaire et les solutions de détection liquide sans contact. Cette combinaison facilite le développement d’applications HMI avancées, telles que le tactement sur le métal, le tactement de survol et la détection précise de niveau liquide.

Le MCU prend également en charge le réglage automatique de SmartSense qui élimine l’étalonnage manuel. Il prend en charge la détection toujours sur une consommation d’énergie 10x inférieure et le SNR 10x plus élevé que les générations précédentes. De plus, le MCU permet la détection du tactement de survol à travers des lacunes d’air de 2 cm et prend en charge la détection capacitive, inductive et liquide dans un seul dispositif. L’appareil prend également en charge l’étanchéité pour les environnements difficiles et réduit la complexité et le coût du système en intégrant plusieurs technologies de détection dans une seule puce.

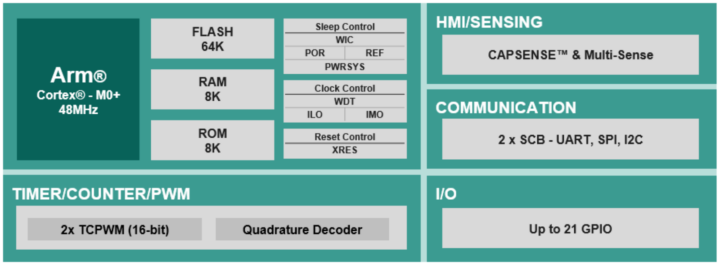

Infineon PSOC 4000T Spécifications:

• CORE MCU – CPU Cortex-M0 + 48 MHz
• Mémoire – jusqu’à 8 kb sram
• Stockage – jusqu’à 64 kb flash avec accélérateur de lecture
• Capacités de détection
  • Technologie de capsense de 5e génération
    • Détection auto-compacifique et mutuelle
    • 16x entrées de capteur (jusqu’à 16x auto-compacifiques, jusqu’à 64x mutuels-capacitifs)
    • Touch en planant, proximité, suivi des doigts, touche en métal, touche de force
    • SNR> 5: 1, plancher à faible bruit (<100 af)
    • SmartSense Auto-tuning
  • Détection inductive
    • Détection inductive de retour avec l’immunité de bruit
    • Prend en charge l’inductance du capteur de 100 NH à 200 µh
    • Fréquence du capteur: 40 kHz – 5,7 MHz
    • Spread spectrum horloge et support de saut de fréquence
  • Détection de niveau liquide
    • Détection de niveau liquide sans contact
    • Fonctionne dans des environnements bruyants, détecte différents liquides, rejette la mousse / résidu
• Périphériques
  • 2x blocs de communication série (SCBS) Soutenant I2C, SPI, UART (Runtime reconfigurable)
  • Blocs de modulation 2x 16 bits / compteur / largeur d’impulsion (TCPWM)
  • Modes de décodeur en quadrature, aligné au centre, et pseudo-aléatoire
  • ± 2% Oscillateur principal interne (IMO)
  • Oscillateur interne à faible puissance (ILO) de 40 kHz (ILO)
  • Jusqu’à 21x broches GPIO programmables
• Pouvoir
  • Tension de fonctionnement – 1,71 V à 5,5 V
  • Mode de sommeil profond – 6 µA avec détection tactile toujours sur
  • Détection et suivi du toucher actif – 200 µA (moyenne)
• Options de package
  • WLCSP de 25 broches (hauteur de 0,35 mm)
  • QFN à 24 broches (hauteur de 0,5 mm)
  • QFN à 16 broches (hauteur de 0,5 mm)

D’après la page des produits, je peux voir qu’il y a un total de 19 MCU nouvellement répertoriés. Après avoir vérifié les spécifications, j’ai constaté que le CY8C4046FNI-T442T, CY8C4046LQI-T441 et CY8C4046LQI-T442 MCUS disposent d’un processeur ARM Cortex-M0 +, ce qui en fait les meilleurs choix pour des applications de performances supérieures et 8 kb. D’un autre côté, la série CY8C4025 bas de gamme fonctionne à une fréquence inférieure de 24 MHz et comporte 32 Ko de flash et 4 Ko de SRAM, ce qui les rend plus adaptés aux tâches intégrées de base avec des exigences de traitement minimales.

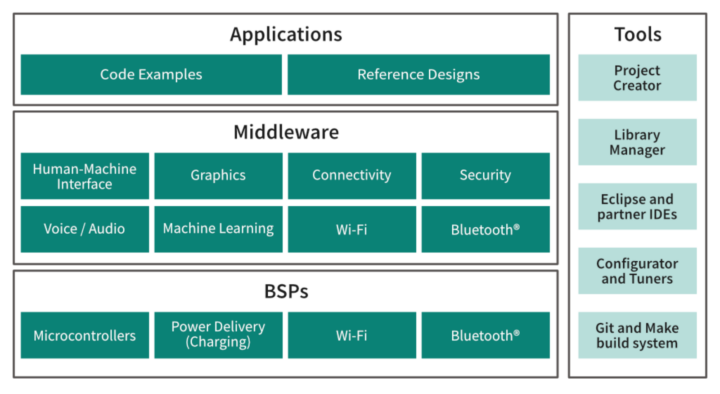

En termes de logiciels, la famille MCU à faible puissance PSOC 4000T est prise en charge par modustoolbox, qui comprend des packages de support (BSP), des bibliothèques de pilotes périphériques (PDL) et des middleware tels que CapSense. Il fournit un réglage matériel automatique via SmartSense, la numérisation des canaux autonomes indépendants du CPU et les bibliothèques de micrologiciels de classe B pour la certification de sécurité. Le logiciel prend en charge les outils de développement basés sur ARM et s’intègre à des IDE tiers pour le développement des applications.

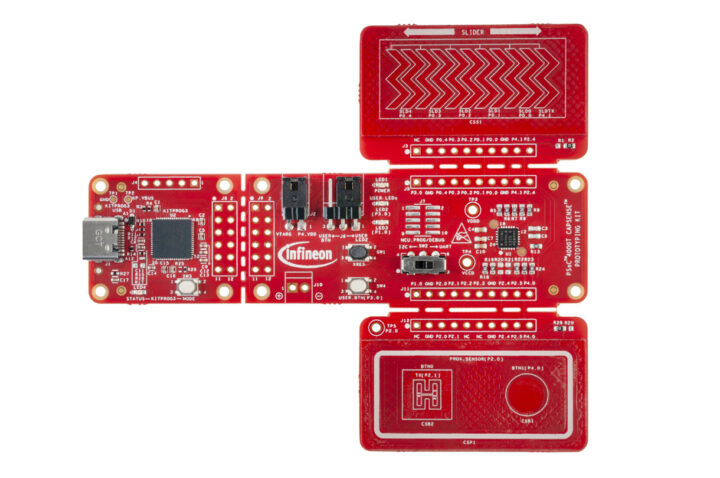

La société fournit le kit de prototypage CY8CProto-040T pour évaluer les applications de détection capacitive à faible puissance utilisant la technologie CapSense de 5e génération. Il dispose d’un MCU PSOC 4000T et comprend un bouton d’auto-racutication, un bouton mutuel, un capteur de proximité capacitif et un curseur capacitif, ce qui le rend idéal pour le développement d’interface utilisateur tactile. Le kit a également des LED utilisateur (PWM 16 bits activé), un bouton utilisateur et un programmeur intégré pour un développement facile. Il prend en charge le logiciel ModUstoolbox et donne accès à toutes les broches d’E / S pour intégrer les circuits de détection capacitifs personnalisés. Le CY8CPROTO-040T est préprogrammé avec l’exemple de code CE238817 et est conforme à ROHS, sans halogène et disponible à l’achat dans un package de plateau. Ses applications principales incluent la détection tactile, la détection de proximité et les interfaces utilisateur capacitives pour divers systèmes embarqués. Plus d’informations peuvent être trouvées sur le guide de l’utilisateur de la carte de développement.

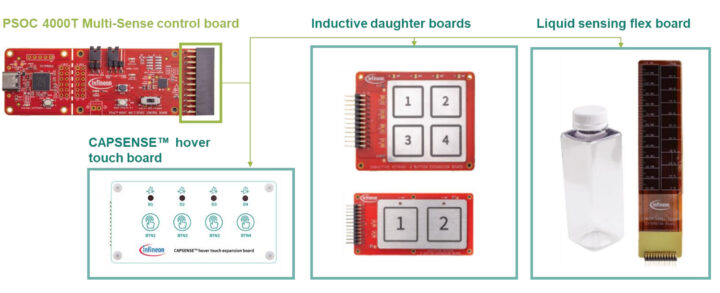

La société parle également du kit de prototypage CY8CPROTO-040T-MS construit autour du MCU CY8C4046LQI-T452 et offrant plusieurs technologies de détection, notamment la détection capacitive, la détection inductive, la détection de niveau de niveau de liquide et la touche de volants activées par la technologie de convertisseur multi-sens d’Infineon (MSCLP). Le kit se compose d’une planche de contrôle et de plusieurs planches fille, dont deux planches tactiles sur la métal, un PCB flexible de détection de niveau liquide (FPC) avec un conteneur et un module de touche Hover Multi-Button. De plus, il dispose d’un programmeur / débogueur KitProg à bord, ce qui le prépare pour l’évaluation et le développement sans matériel supplémentaire.

Nous avons déjà écrit sur les microcontrôleurs avec un support de détection tactile comme les RENESAS RX260 et RX26, et la série populaire ESP32 propose des interfaces tactiles (par exemple, l’ESP32-P4 a 14 broches de détection tactile), mais le PSOC 4000T Inficeon apporte des capacités de détection tactile apparaissant à un support supérieur pour une gamme de solutions de détection tactile.

Alors qu’Infineon fournit des liens d’achat pour les MCU à faiblesse multi-sens PSOC 4000T de distributeurs comme Digkey, Mouse et Arrow, j’ai découvert que les MCU ne sont pas disponibles ou en rupture de stock au moment de la rédaction. Des informations supplémentaires peuvent être trouvées sur sa page de produit, sa note d’application et son communiqué de presse. Infineon montre également un mode de la multi-sens PSOC 4 au monde intégré 2025 jusqu’au 13 mars.
