Industrial RS485 / Modbus HAT pour Raspberry Pi : Automatisation et Surveillance Efficaces

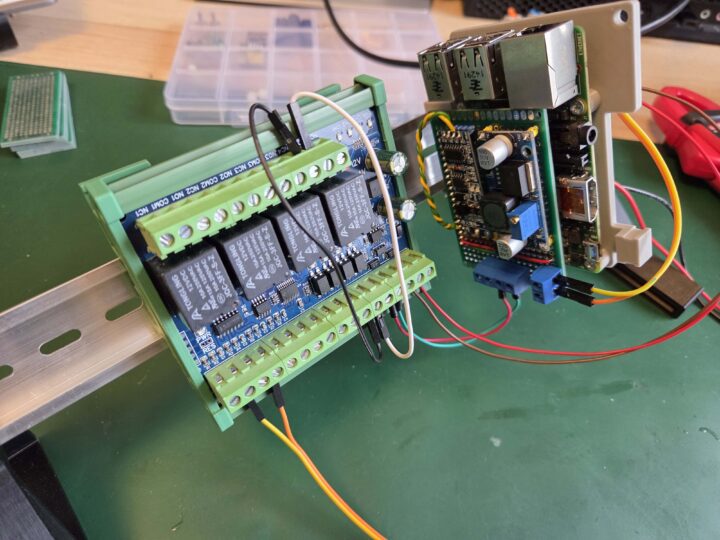

Comme le rapporte cnx-software, dans le domaine des systèmes industriels Raspberry Pi, un nouvel accessoire a fait son apparition : le HAT RS-485, spécifiquement dédié aux applications industrielles. Ce développement signé EngineElectronicAccessories, une entreprise suédoise, se présente sous le nom « Industrial RS485 / Modbus HAT », conçu pour des usages tels que l’automatisation, la supervision et l’intégration avec la suite logicielle open source OpenPLC.

RS-485 intégré et fonctionnement optimal : 7 V à 32 V CC pour une alimentation simplifiée

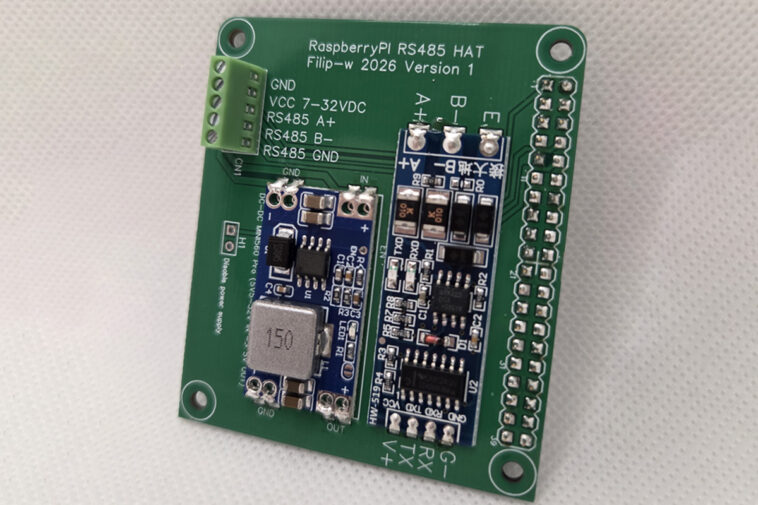

La carte HAT inclut un émetteur-récepteur RS-485 intégré, protégé par des diodes TVS, garantissant ainsi une communication à longue distance conforme à la norme RS-485. En se basant sur l’interface UART du Raspberry Pi, elle dispose de LED de diagnostic Tx/Rx, ce qui facilite la surveillance des communications. La carte peut être alimentée avec une tension allant de 7 à 32 V CC, permettant ainsi de la connecter directement à un rail standard de 24 V, ce qui élimine le besoin d’une alimentation USB dans une armoire de commande.

Optimisé pour OpenPLC : prêt pour les applications de surveillance énergétique

Cette carte HAT est particulièrement optimisée pour la plateforme OpenPLC, avec un brochage et une synchronisation fine qui favorisent l’exécution rapide de la logique à relais. Cela en fait un choix idéal pour des projets tels que la collecte de données de compteurs intelligents SDM ou l’interaction avec des systèmes solaires et des batteries. Le projet étant partiellement open source, les utilisateurs peuvent accéder aux schémas PDF et à la documentation sur GitHub. Il est important de noter que l’interface RS-485 n’est pas isolée galvaniquement, ce qui reste courant pour ce type de produit à un prix abordable.

Proposé au prix de 9 $ US sur Tindie, le HAT est expédié depuis la Suède avec des frais d’expédition variant entre 7,4 $ et 15 $ US, selon la destination. Bien que cet accessoire soit le premier HAT RS-485 spécifiquement dédié aux SBC Raspberry Pi dont nous parlons, plusieurs autres variantes sont disponibles sur des plateformes comme AliExpress et Amazon.
